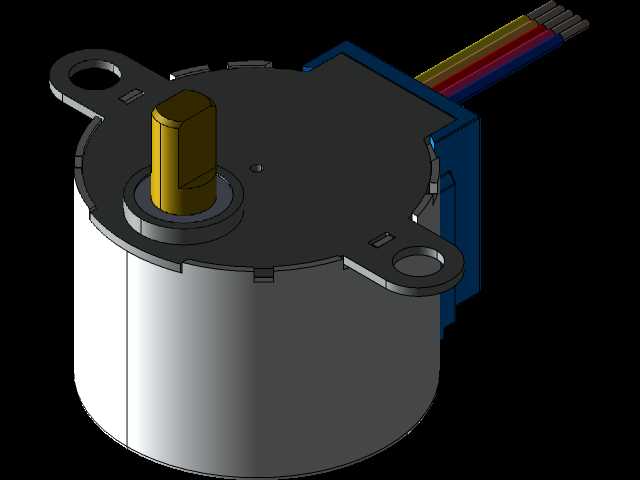

28BYJ-48型5V直流ROHS步进电机结构设计

这款微型步进电机是小型自动化执行场景中应用极为广泛的动力元件，常见于智能家电风向调节、小型云台传动、智能门锁锁舌驱动、3D打印机送料辅助机构、教学实验台传动模组、小型工艺品动态摆件驱动等场景，作为精准控制转角与启停的动力输出部件，它可以在脉冲信号驱动下实现固定角度的步进转动，配合减速齿轮组实现大扭矩低转速的动力输出，适配低压直流供电场景，无需复杂的驱动电路即可实现基础的转角控制，非常适合对安装空间、供电电压、控制精度有综合要求的小型机电产品。从功能特性来看，这款电机采用永磁式减速步进结构，内置多级齿轮减速组，将转子的高速转动转化为输出轴的低速大扭矩转动，输出轴采用扁位结构设计，可直接与带D型孔的传动件配合，避免传动过程中出现打滑空转的问题，出线端采用多色排线引出，方便使用者快速区分绕组接线，降低接线错误的概率。在设计思路上，这款电机充分考虑了小型化应用场景的安装需求，整体采用圆柱形主体结构，顶部对称布置两个带安装孔的固定耳，安装孔位的间距经过标准化设计，可直接适配市面多数通用安装支架，无需额外定制转接件；外壳采用金属与工程塑料结合的结构，主体圆柱段采用金属壳体保障结构强度与磁屏蔽效果，端盖与减速箱部分采用耐磨工程塑料，在保障结构强度的同时有效降低整体重量，符合ROHS环保要求的材质选用也让它可以适配出口类电子产品的环保合规要求。从安装边界来看，这款电机主体圆柱直径为28mm，整体高度包含输出轴在内适配小型设备的内部安装空间，两个固定耳的安装孔可适配M2规格的固定螺丝，输出轴突出端盖的长度经过精准设计，既可以保障与传动件的配合长度，又不会因为轴伸过长占用额外的设备内部空间，出线端从减速箱侧方引出，可根据设备内部走线需求调整弯折方向，不会与周边其他结构件产生干涉。在实际应用中，这款电机可以通过脉冲频率的调整实现转速的灵活调节，通过脉冲数量的控制实现精准的转角定位，配合简单的驱动板即可实现正反转控制，能够满足多数小型设备对低成本、高可靠定位传动的需求，它的减速结构自带阻尼特性，断电后可以实现输出轴的位置保持，无需额外的制动结构即可避免负载带动输出轴反转，进一步简化了应用端的结构设计。
