外转子直流驱动电机结构设计

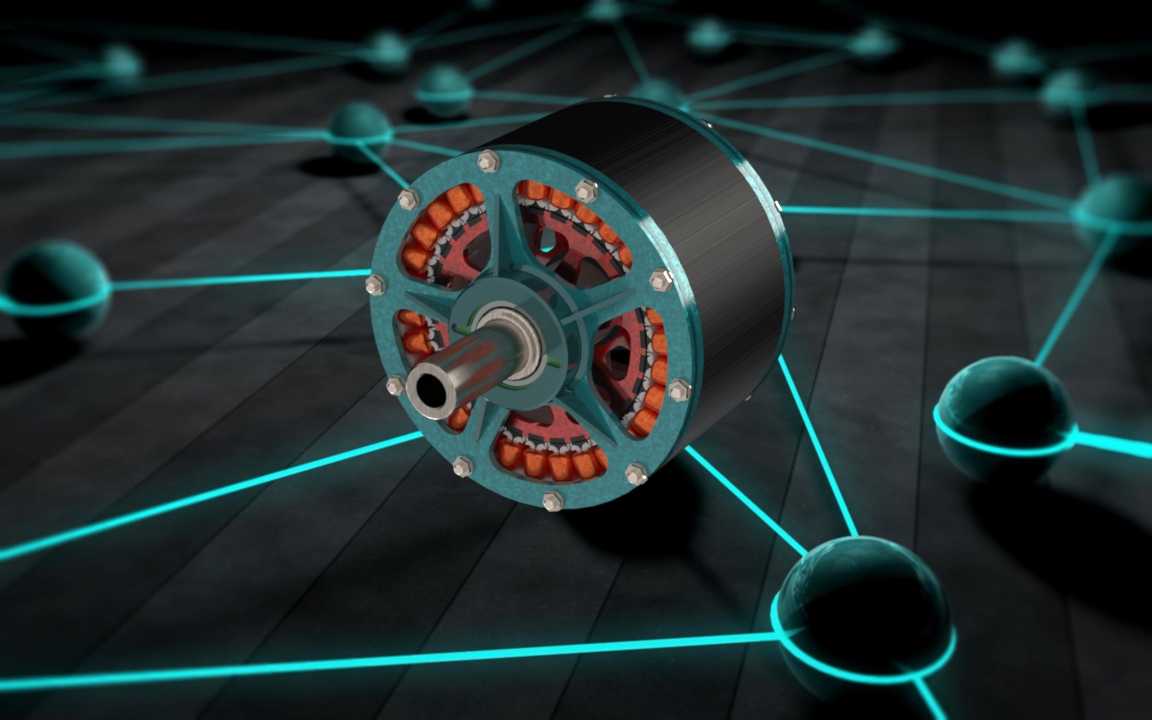

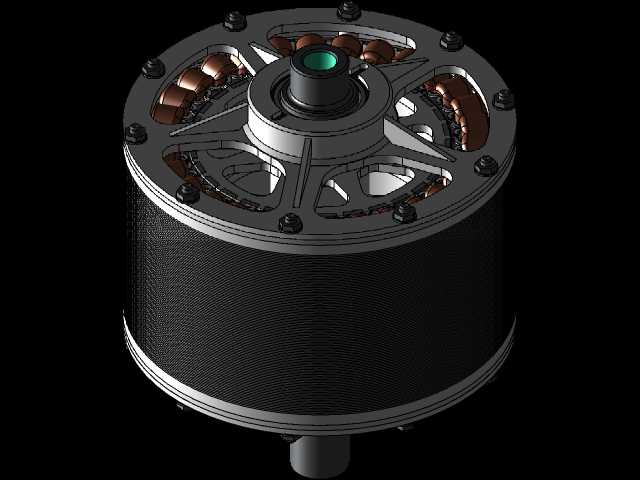

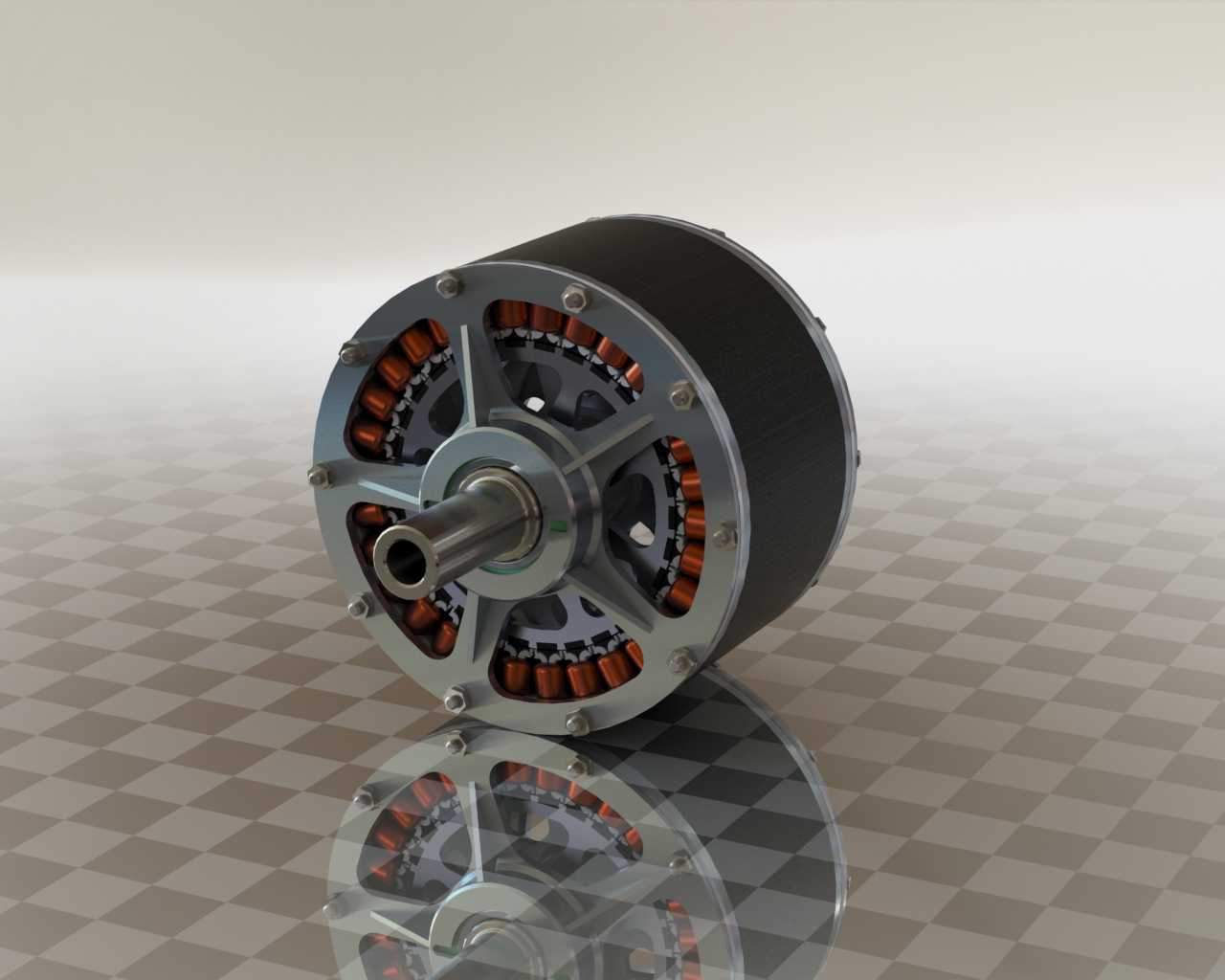

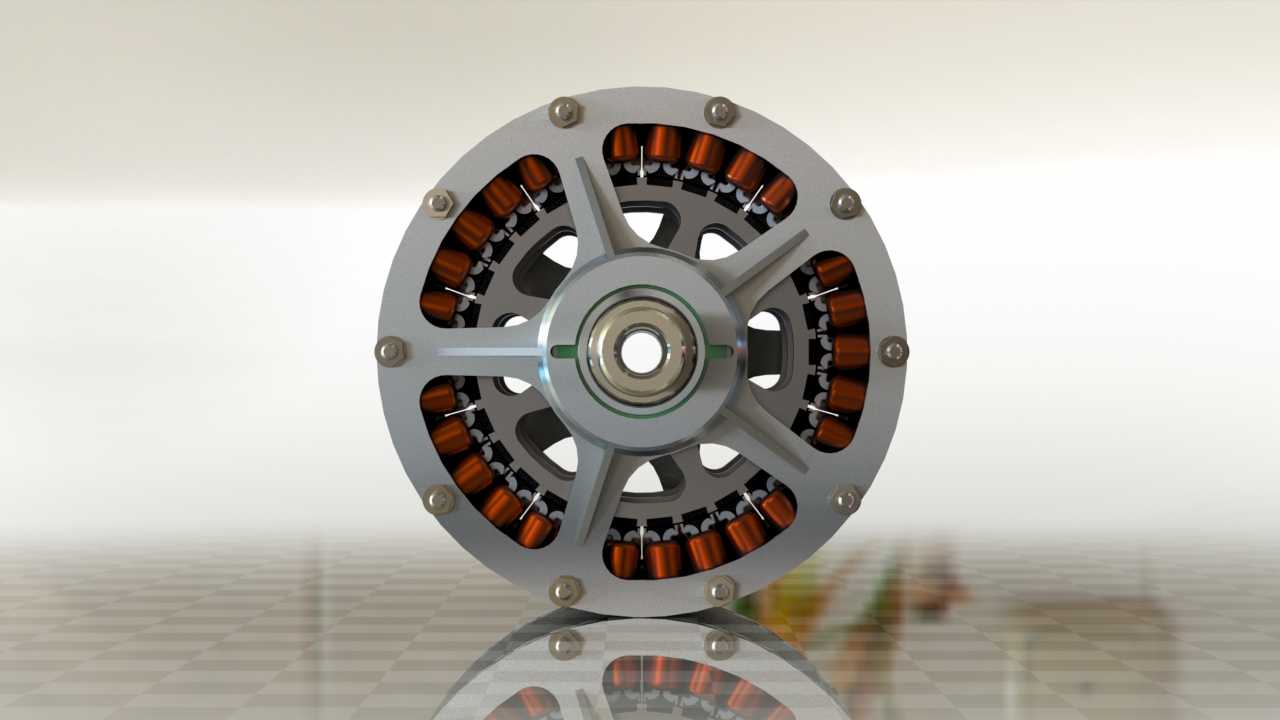

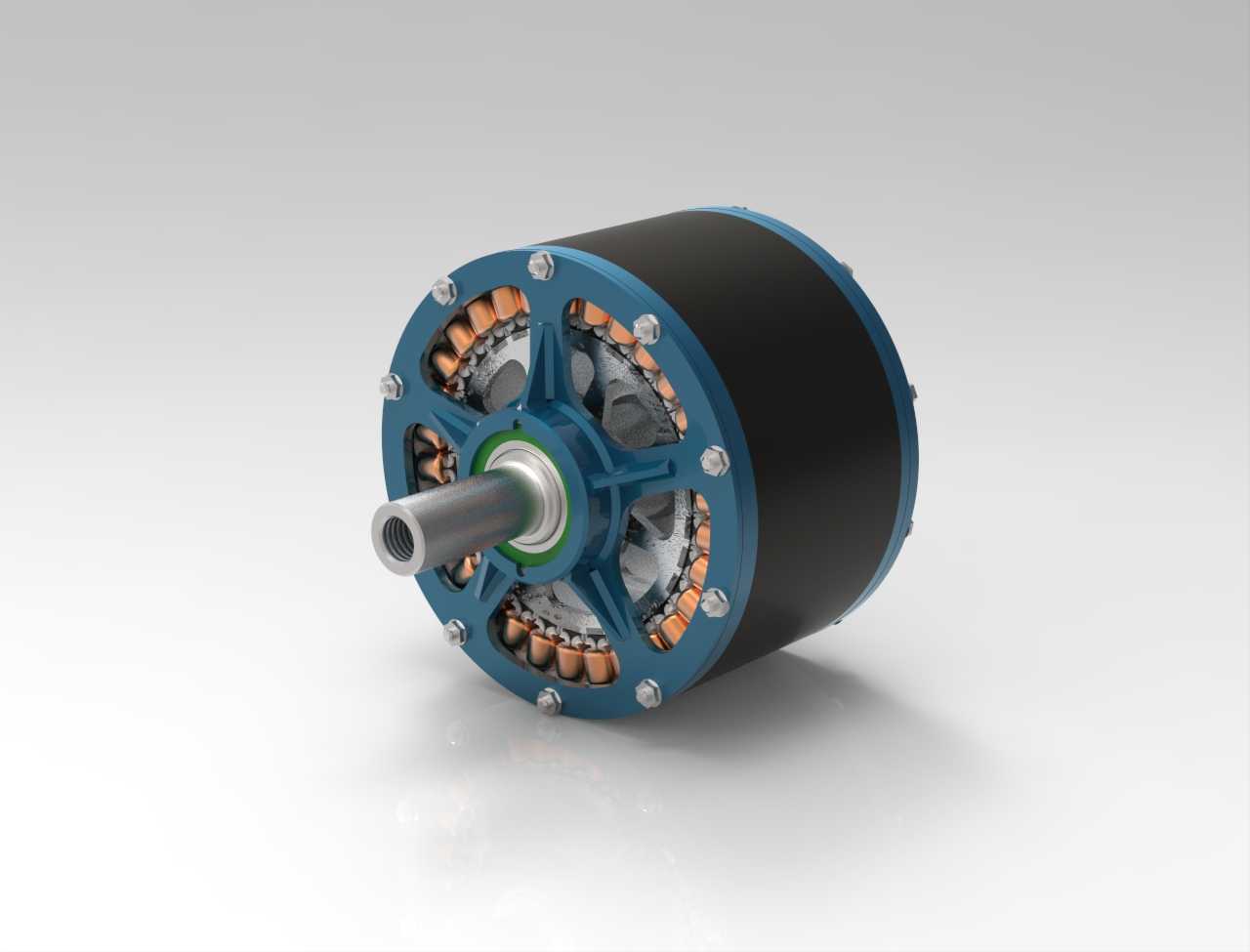

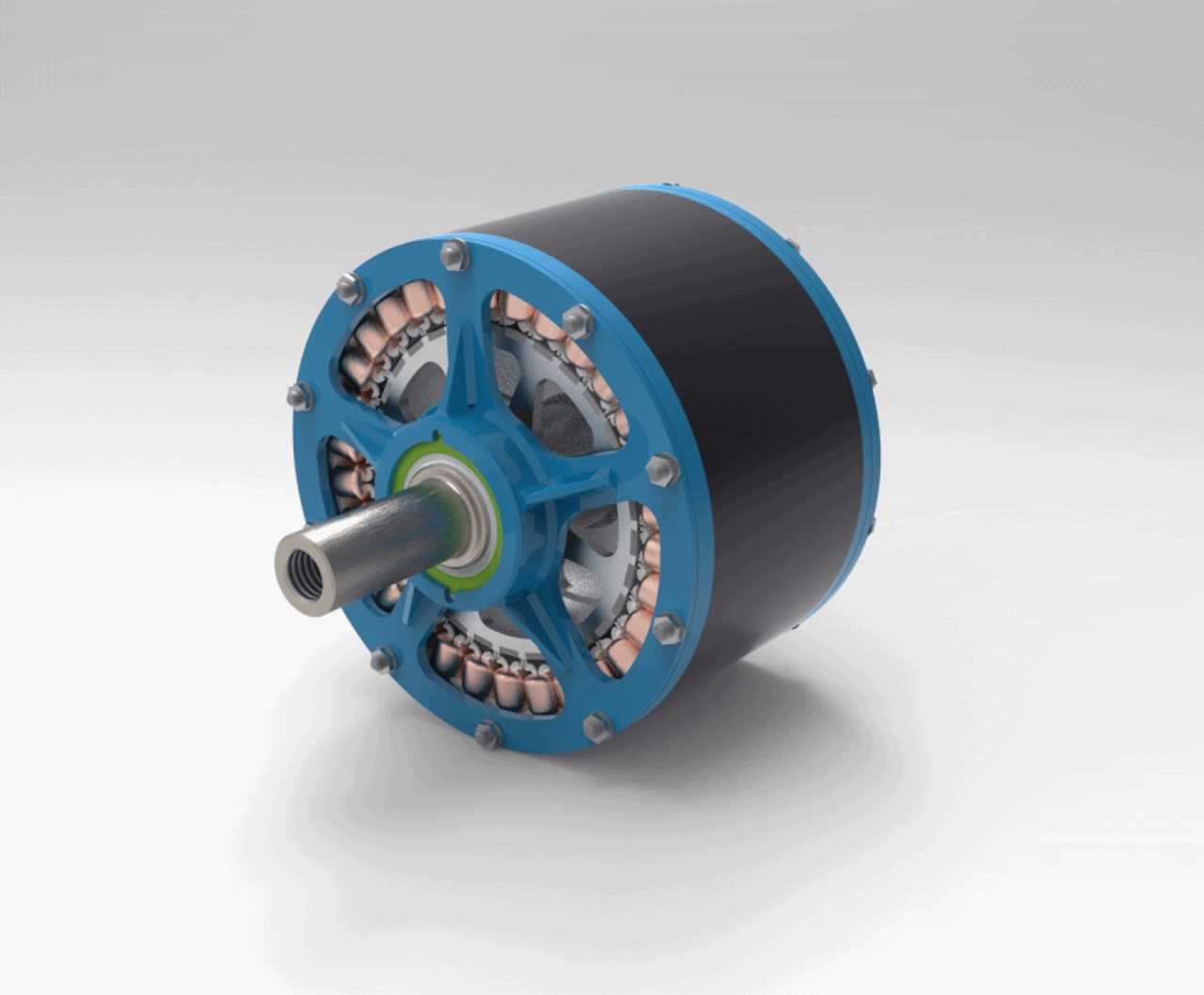

这款外转子结构的直流电机，可广泛适配低速大扭矩输出的工业场景，常见于轻型输送设备动力端、小型代步工具驱动单元、智能仓储AGV行走驱动、工业风扇动力模块以及小型新能源作业装备的动力输出环节，能够在稳定直流供电场景下持续输出平顺扭矩，适配多数需要紧凑安装空间、直接驱动负载的作业需求，省去额外减速机构带来的空间占用与传动损耗。从实际功能特性来看，该电机采用外转子布局设计，将永磁体贴附于旋转外壳内壁，定子绕组固定于中心支撑轴上，相比传统内转子直流电机，同等体积下能够获得更大的扭矩输出半径，低速运转时扭矩输出更平顺，运转噪音更低，转子外壳旋转的结构也可直接对接负载轮体、扇叶等部件，减少传动连接环节的能量损耗。中心轴采用中空通孔设计，既可以减轻整体自重，也能够方便走线或者穿过安装固定杆件，适配更多特殊安装场景的需求。端盖采用辐条式镂空结构，既能够保证端盖的结构强度，固定转子与轴承的相对位置，也能够在运转过程中引导空气流经绕组区域，带走线圈通电产生的热量，提升电机持续运转的负载能力，避免长时间高负载下出现过热退磁的问题。绕组采用规整的绕线布局，配合定子铁芯的槽型设计，能够优化气隙磁场分布，降低运转时的齿槽效应，让转子转动更顺滑，减少低速运转时的卡顿与震动。从设计思路层面，这款电机在开发阶段优先平衡了结构强度、散热效率与安装便捷性三个核心需求：外壳采用薄壁圆柱结构搭配周向均匀分布的紧固螺栓，将两端端盖与转子壳体牢牢锁紧，保证高速旋转时的结构稳定性，避免转子出现偏心晃动；轴承安装位设置了同轴定位台阶，保证定子与转子的同轴度，减少运转时的径向跳动，延长轴承使用寿命；出线位置预留了足够的防护空间，避免线缆在安装或运转过程中出现磨损。在安装边界层面，该电机采用中心轴固定、外壳旋转的安装方式，安装时仅需要将中心轴两端固定在设备支架上，保证轴体与安装面的垂直度即可，不需要额外设计复杂的电机安装座，径向安装尺寸紧凑，轴向长度较短，能够适配狭小空间内的动力布置需求；输出端的轴颈做了标准化尺寸设计，可直接适配常规规格的连接法兰、传动轮或负载轮毂，不需要额外做转接加工，能够大幅缩短设备开发阶段的动力匹配周期，降低配套加工成本。
