有刷直流电动机电枢转子结构三维设计

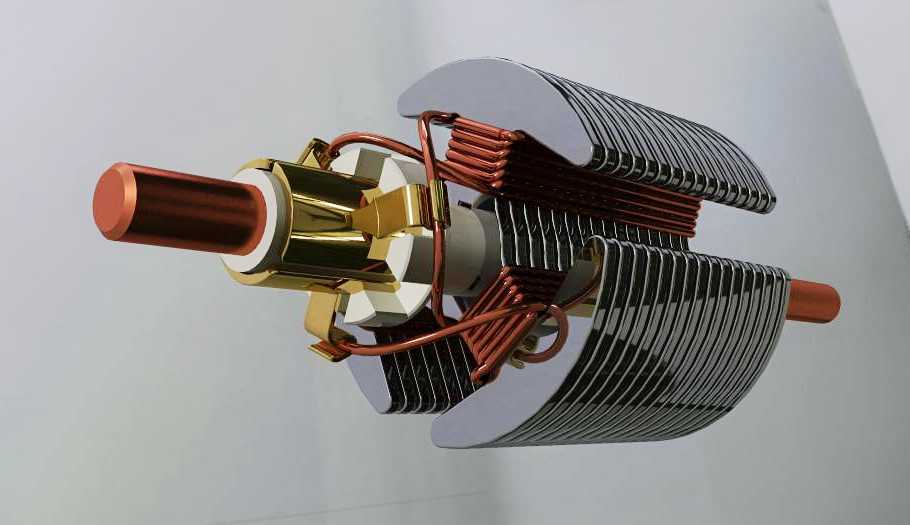

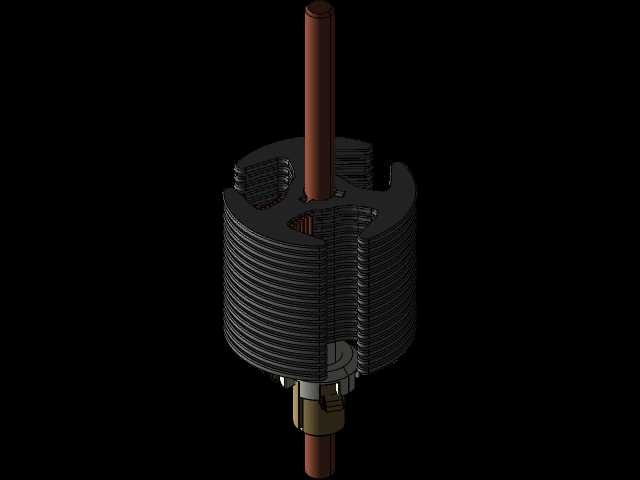

该三维模型还原的是有刷直流电动机的核心电枢转子部件，作为直流电机实现电能与机械能转换的核心执行构件，这类转子广泛应用于小型电动工具、家电驱动模块、工业小型传动装置、儿童电动玩具、车载辅助执行机构等场景中，承担着通电后在定子磁场作用下产生电磁转矩、向外输出旋转动力的核心作用，是有刷直流电机里直接决定动力输出性能、运行稳定性与使用寿命的关键部件。从功能特性来看，该转子采用叠压式硅钢片铁芯结构，沿铁芯周向均匀分布的嵌线槽内规整排布多组漆包铜绕组，绕组端部按照换向逻辑有序连接到换向器铜片上，两端伸出的铜质转轴既作为转子的旋转支撑基准，也作为转矩向外输出的连接接口，换向器与配套碳刷接触时可实时切换绕组内的电流方向，保证转子在定子磁场中能够持续沿固定方向旋转，不会出现转矩反向卡滞的问题。从设计思路层面，该结构在设计时充分考虑了实际运行的多方面需求：叠片式铁芯可有效降低转子高速旋转时产生的涡流损耗与磁滞损耗，减少电机运行过程中的无用发热，提升电能转换效率；绕组采用分层排布的绕制方式，既保证了槽满率处于合理区间，也避免了绕组端部突出过长导致的转子动平衡偏差问题；换向器片间设置绝缘隔层，可防止相邻铜片导通造成绕组短路；转轴与铁芯、换向器的配合位置采用过盈配合设计，避免高速旋转时部件出现松脱移位。从安装边界与尺寸适配角度，该转子的外径尺寸需匹配对应规格直流电机的定子内腔气隙要求，通常单边气隙控制在0.2-0.5mm区间，既保证转子旋转时不会与定子内壁发生剐蹭，也避免气隙过大造成磁通量损耗升高；转轴两端的轴径尺寸适配对应型号的支撑轴承，轴伸端的长度与直径可匹配不同的负载连接结构，如齿轮、联轴器、带轮等传动件的安装需求；转子整体的轴向长度需适配电机端盖的安装间距，保证装配后换向器与碳刷组件的接触位置处于设计行程范围内，不会出现碳刷错位、接触不良的问题。该结构的细节还原度较高，清晰呈现了绕组绕向、换向器排布、铁芯叠片结构等关键设计细节，可用于直流电机的结构教学、装配工艺验证、性能仿真分析等场景，帮助相关人员直观理解有刷直流电机转子的工作原理与装配逻辑。
