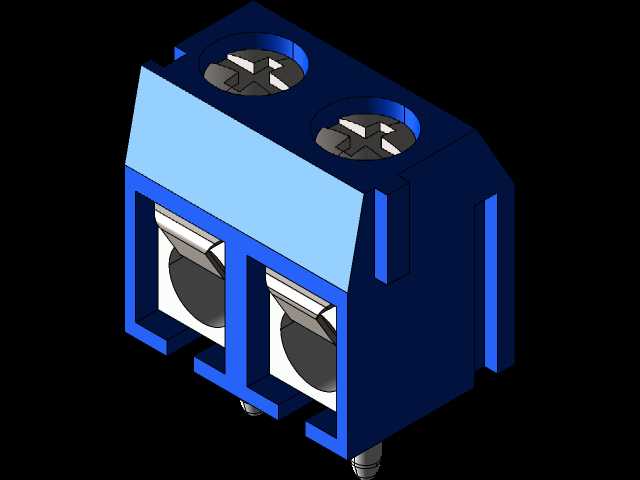

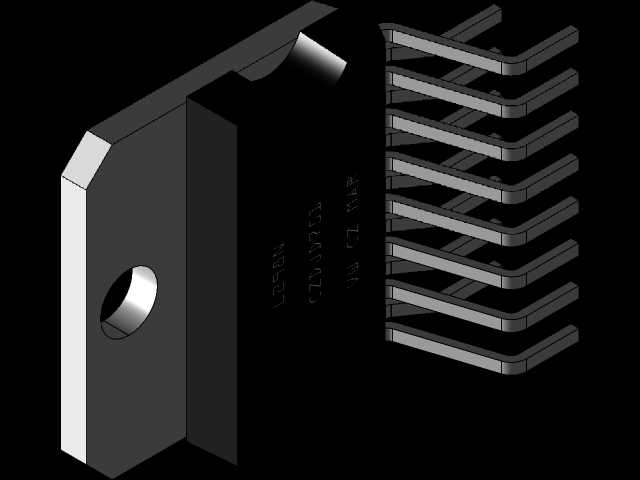

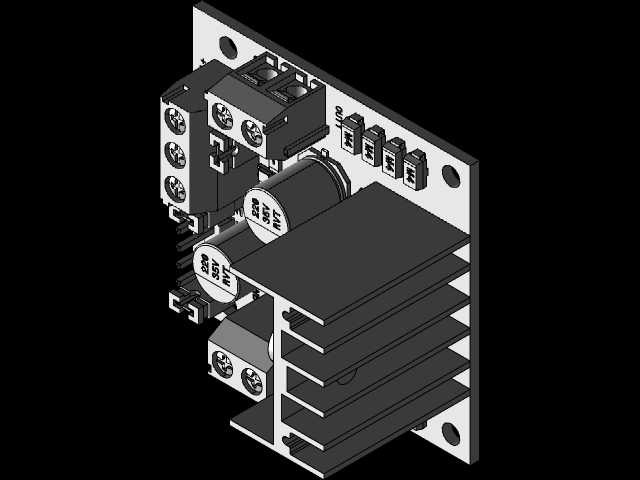

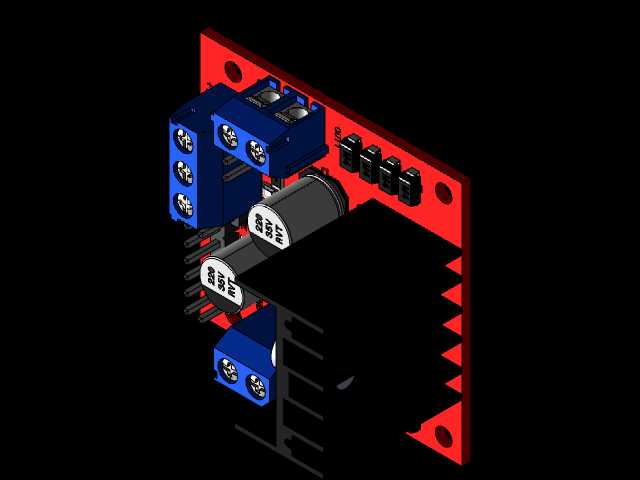

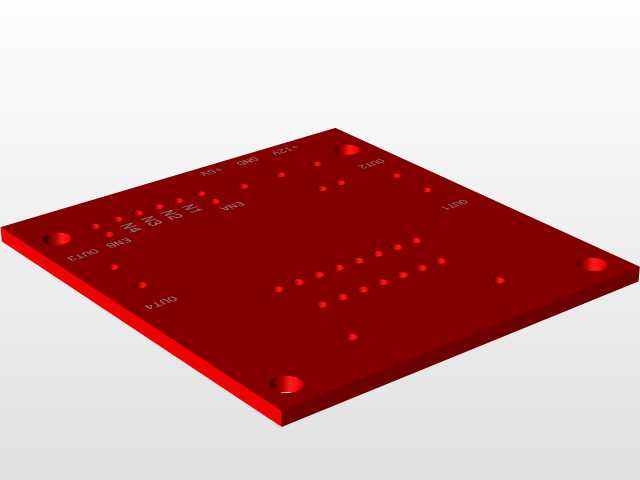

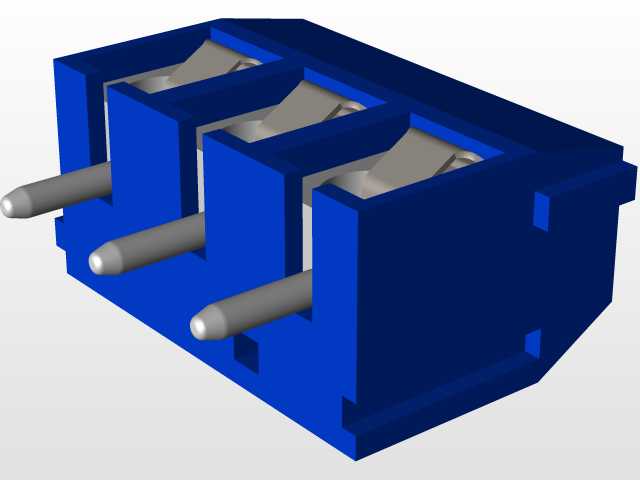

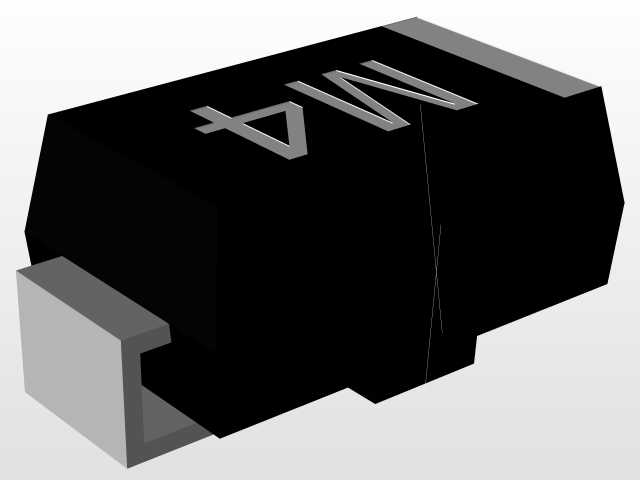

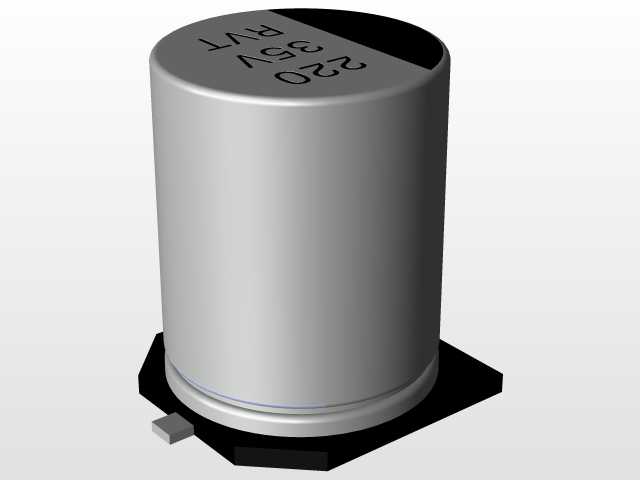

这款驱动控制模块主要面向小型智能移动平台、桌面级创客实验装置、小型自动化演示设备的运动控制场景,可实现两路直流电机的正反转、调速驱动,也可适配两相四线步进电机的基础驱动需求,是嵌入式运动控制方案里应用极广的功率驱动部件。在实际使用场景中,它常作为主控板与动力执行部件之间的功率衔接单元,解决主控IO口输出电流不足无法直接驱动电机的痛点,能够承接主控发出的逻辑控制信号,将小功率逻辑信号转换为可驱动电机运转的大功率输出,广泛应用于教学实验机器人、智能小车、小型机械臂关节驱动、桌面自动化演示装置等场景。从功能特性来看,该模块板载两颗大容量电解电容,可有效滤除电源端的纹波干扰,避免电机启停瞬间的反向电动势冲击主控电路;板载多组蓝色接线端子,分别对应电源输入、两路电机输出接口,端子采用螺丝锁紧结构,接线牢固不易松脱,适配不同线径的动力线材;板载多组黑色排针接口,对应逻辑控制信号输入,可直接与Arduino等开源主控板的IO口直连,无需额外转接;模块侧边加装了齿状散热片,可在长时间大电流输出时快速散发热量,避免功率芯片过热触发过温保护,提升持续工作的稳定性。从设计思路来看,整体采用层叠式布局,功率回路与信号回路分区排布,减少大电流走线对弱信号的干扰;红色安装基板预留了四个边角安装孔,可直接通过铜柱或螺丝固定在设备机架或主控安装板上,安装孔位间距符合通用创客结构件的适配标准;散热片紧贴功率芯片安装,最大化导热接触面积,接线端子排布在模块外侧,方便外部动力线的接入与维护,信号排针排布在靠近主控板的一侧,缩短信号走线长度,降低信号干扰概率。从安装边界来看,模块整体为矩形板状结构,安装孔位位于基板四个角,安装时需预留接线端子的插拔操作空间,散热片侧需预留至少5mm的通风间隙,避免散热受阻;模块整体厚度包含散热片与电容凸起部分,安装时需注意与周边结构件的高度差,避免电容、接线端子与周边部件发生干涉,动力线走线需远离信号排线,减少动力电流对控制信号的电磁干扰。
