1.5kW SDI壁挂式工业变频器结构设计

这款1.5kW功率等级的SDI系列变频驱动设备，主要面向小型工业传动、民用机电设备的转速调节场景，常见应用于小型输送带驱动、木工机械调速、风机水泵变频节能改造、小型机床主轴驱动等工况，能够通过改变输出电源频率实现交流异步电机的无级调速，替代传统的机械调速、阀门节流等低效调控方式，在满足工况转速需求的同时降低设备运行能耗，减少机械启动时的电流冲击，延长配套电机与传动机构的使用寿命。

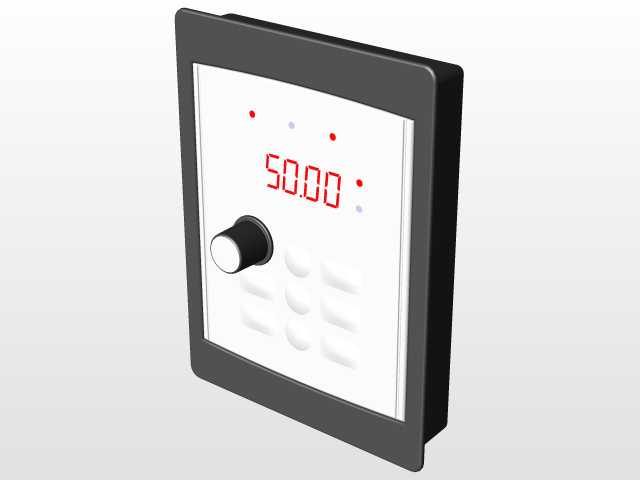

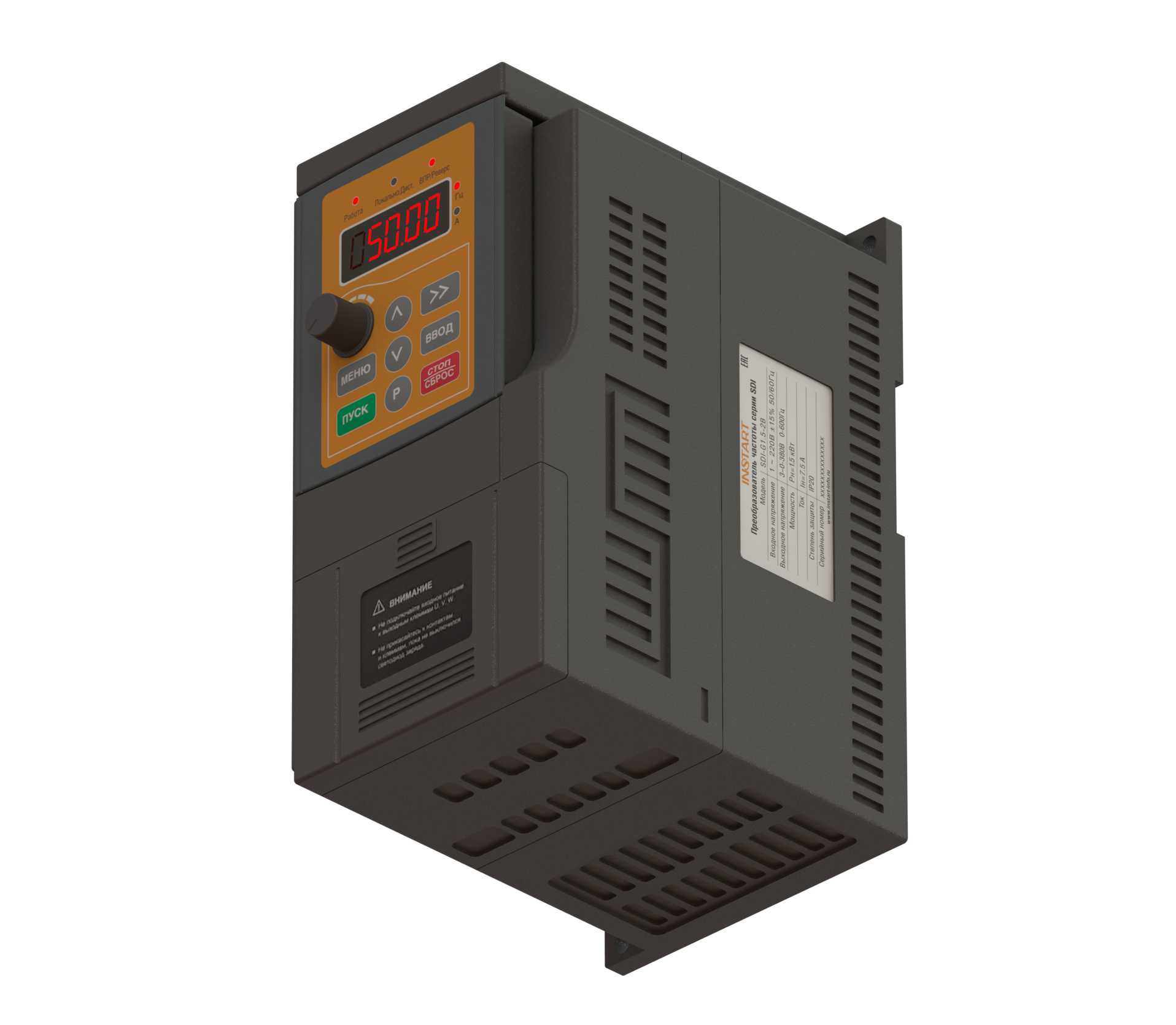

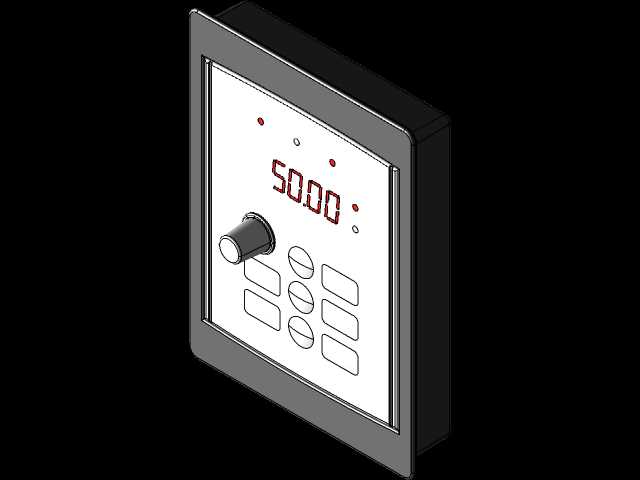

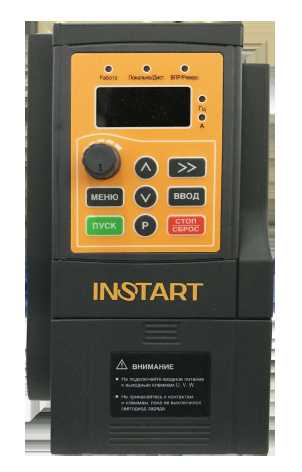

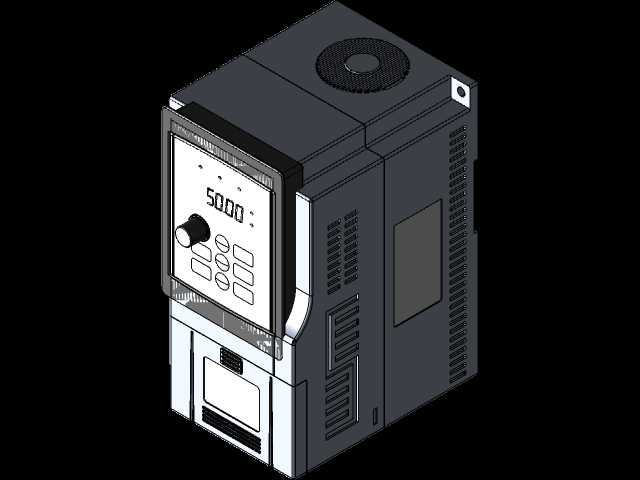

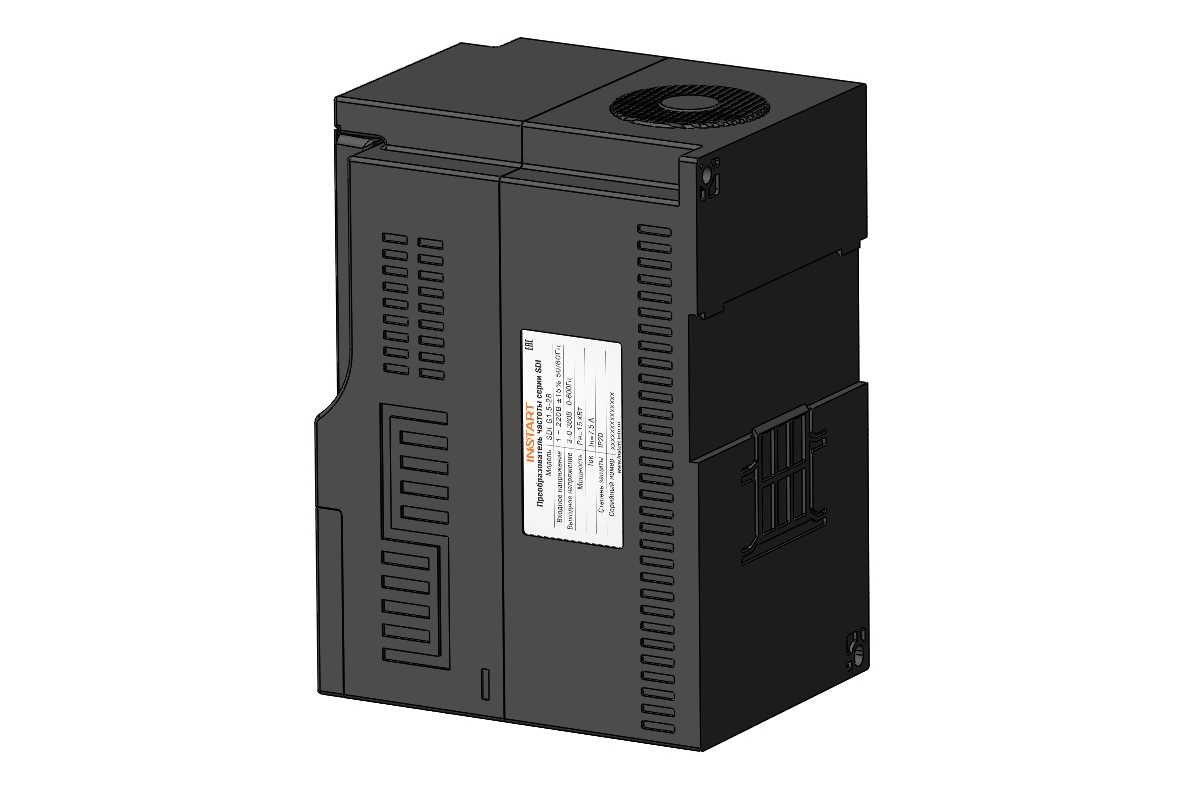

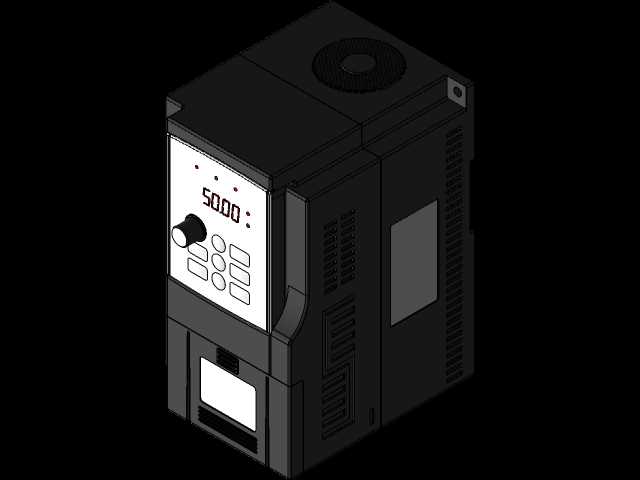

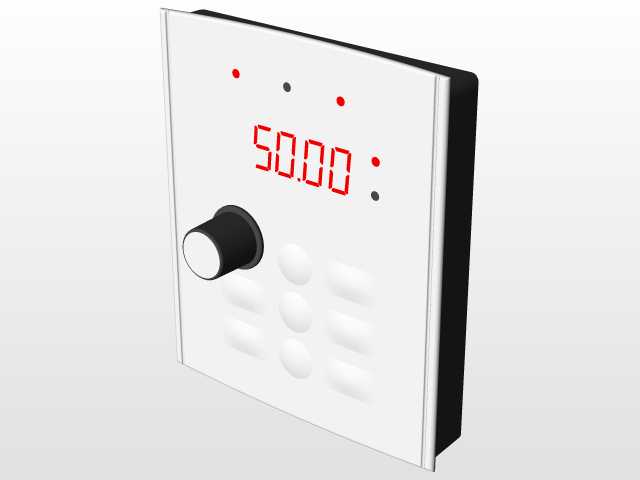

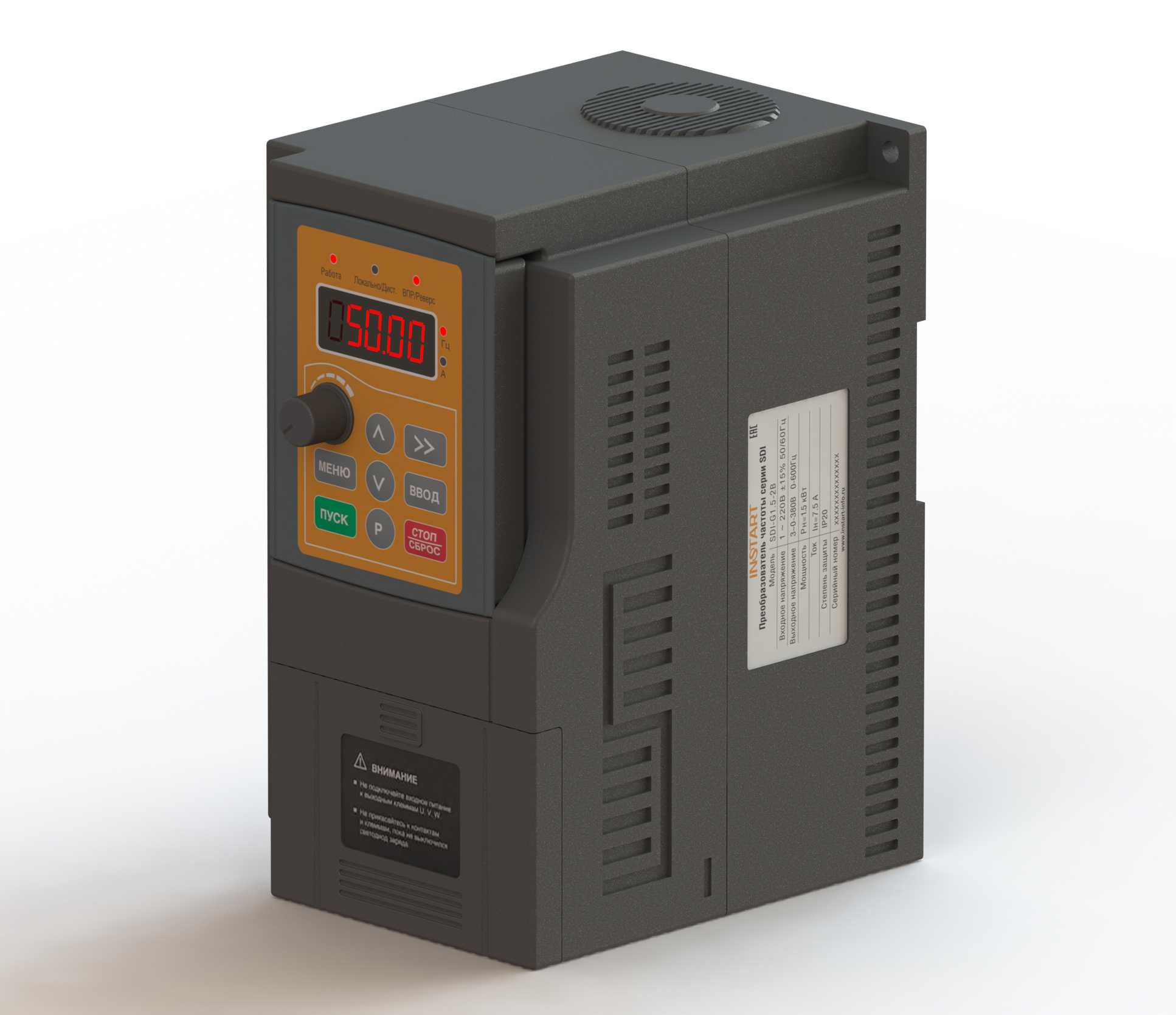

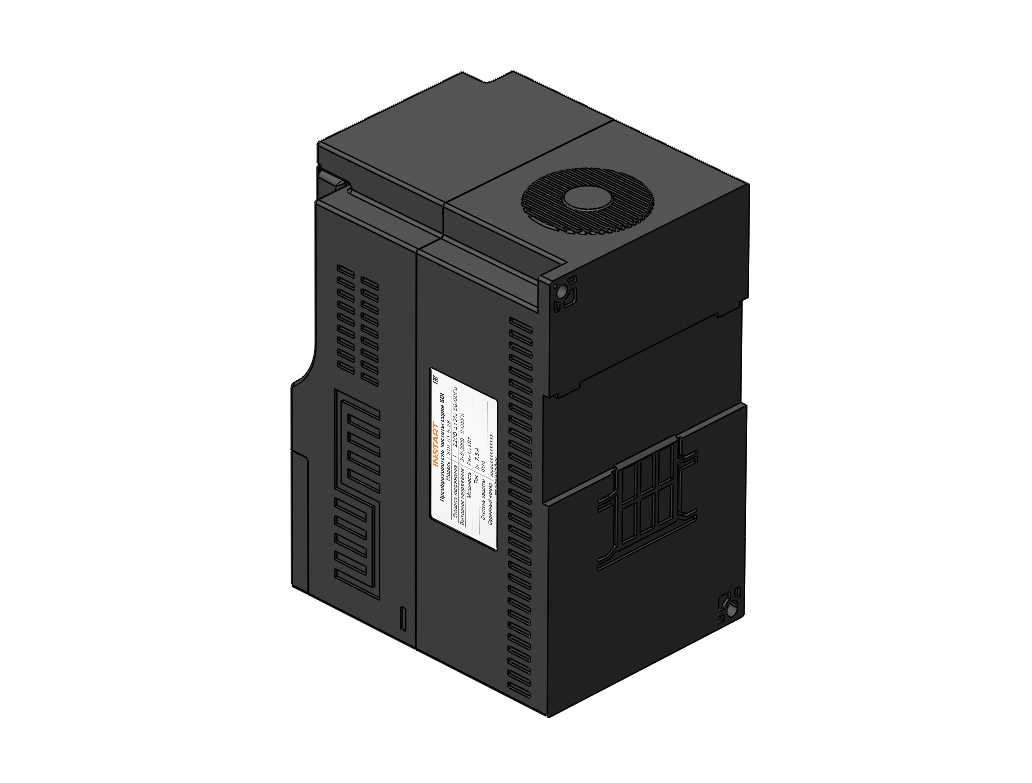

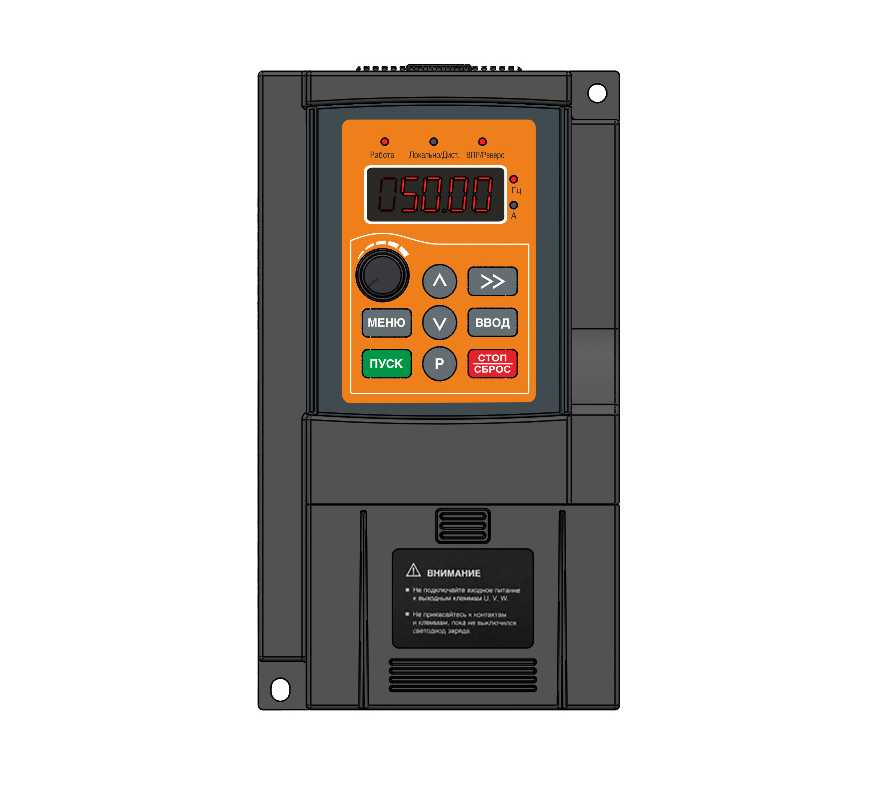

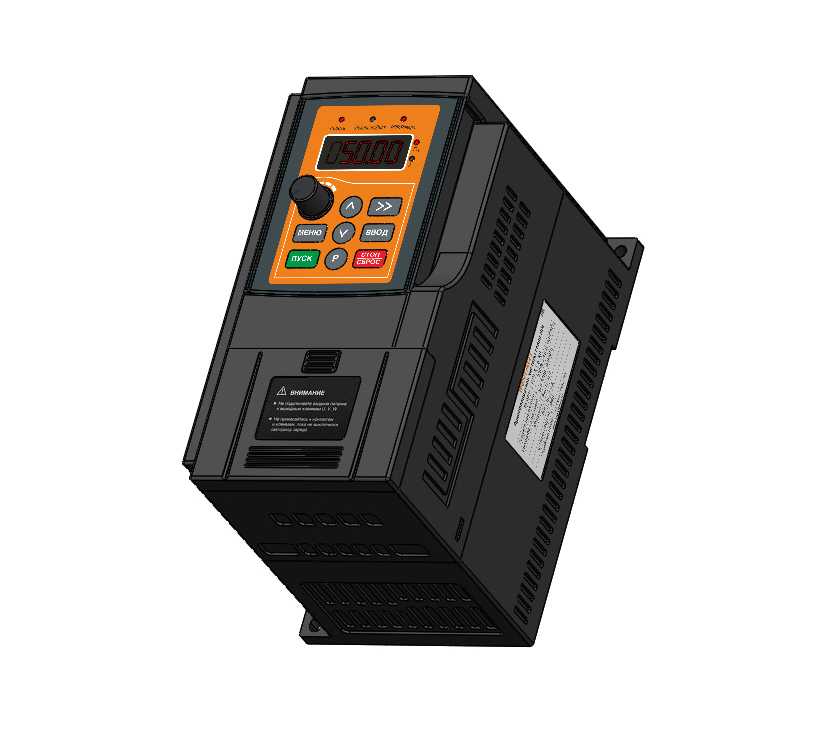

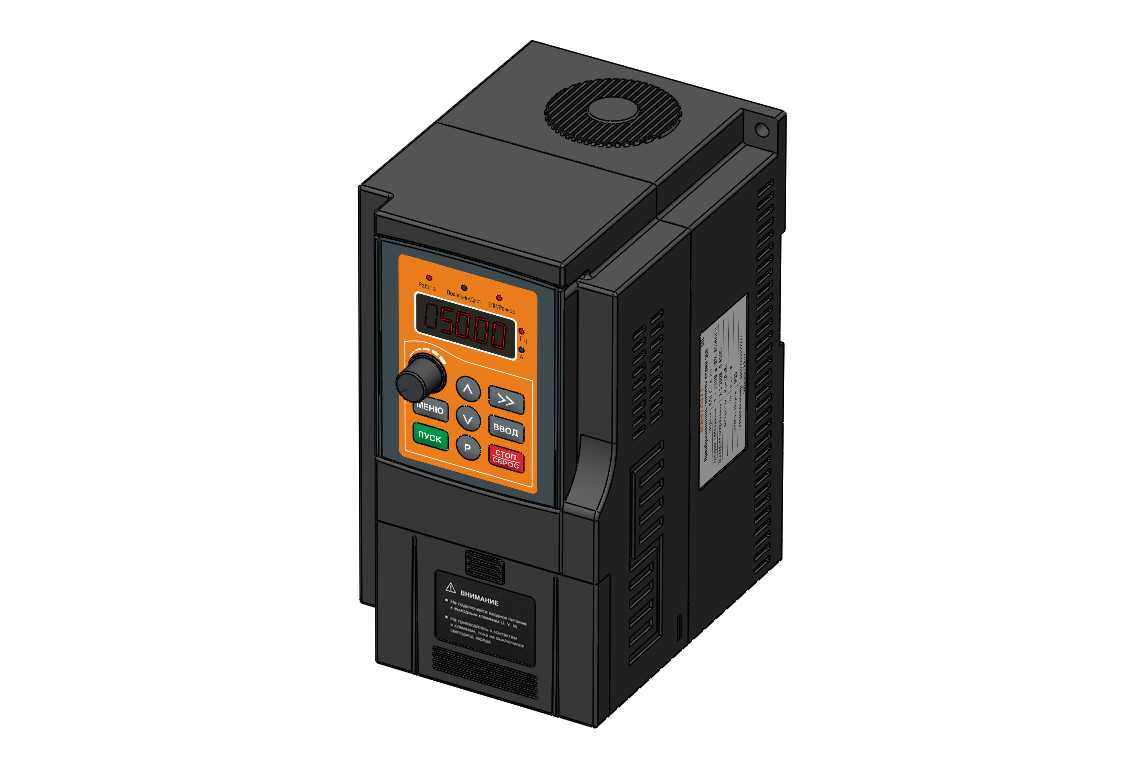

设备整体采用壁挂式紧凑结构设计，外壳选用阻燃工程塑料注塑成型，兼顾绝缘防护与结构强度，正面集成数显操作面板，配备高亮红色数码显示屏可实时显示输出频率、运行电流、故障代码等运行参数，面板区域设置调速旋钮与多枚功能按键，可直接在设备端完成参数设置、启停控制、转速调节等操作，无需额外外接操作终端，适配现场快速调试的使用需求。设备侧面与顶部设计有阵列式通风散热格栅，顶部内置轴流散热风扇，可在设备满功率运行时形成贯通式风道，将内部功率模块产生的热量快速排出，保证设备在0-40摄氏度的常规工业环境下持续稳定运行，避免过热触发保护停机。

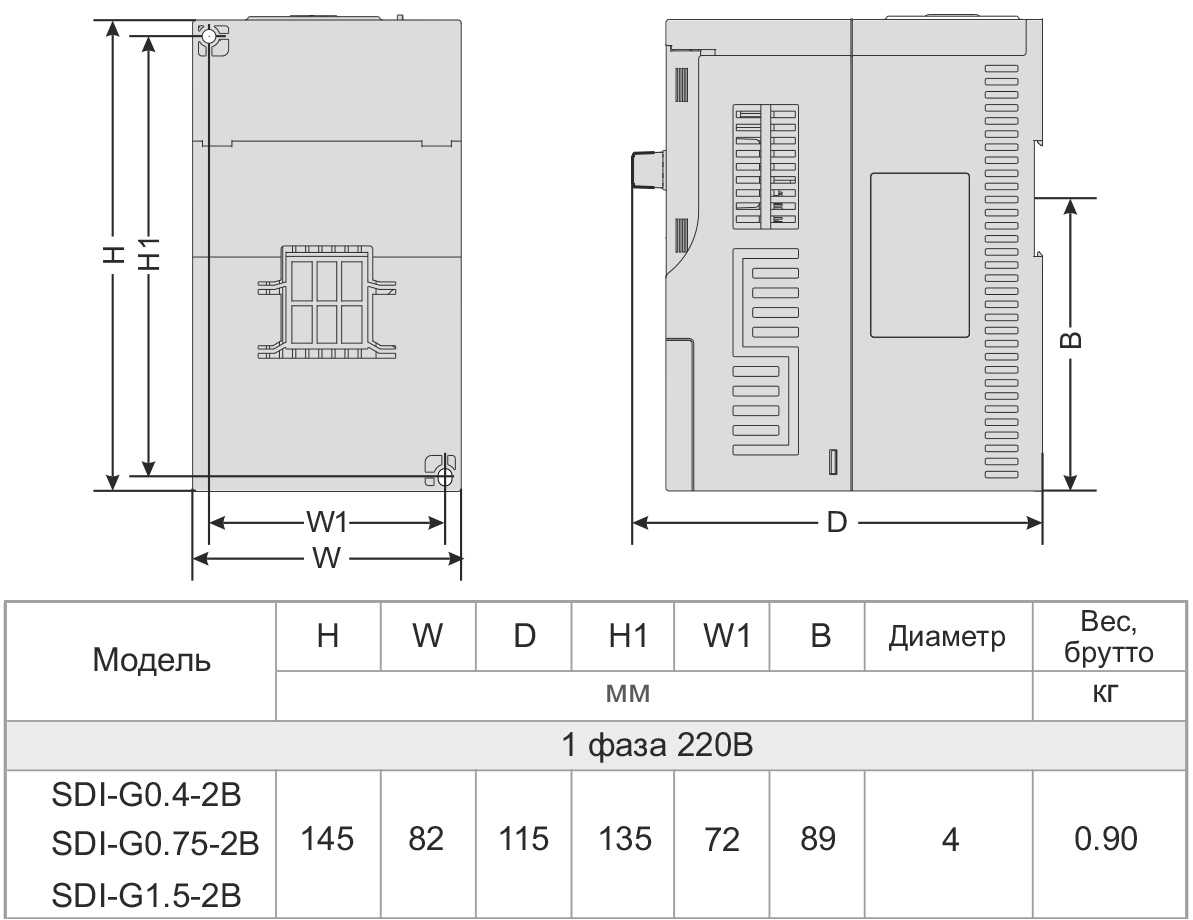

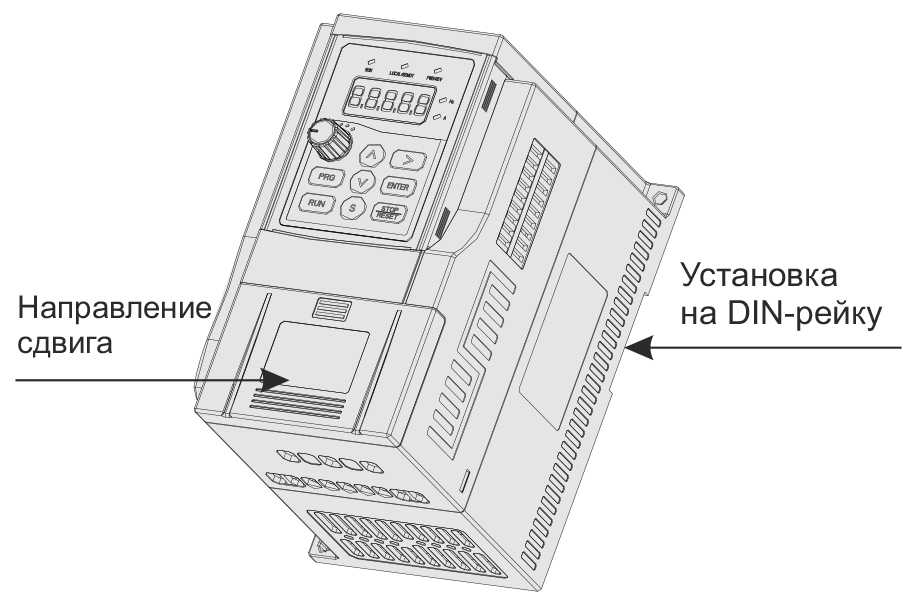

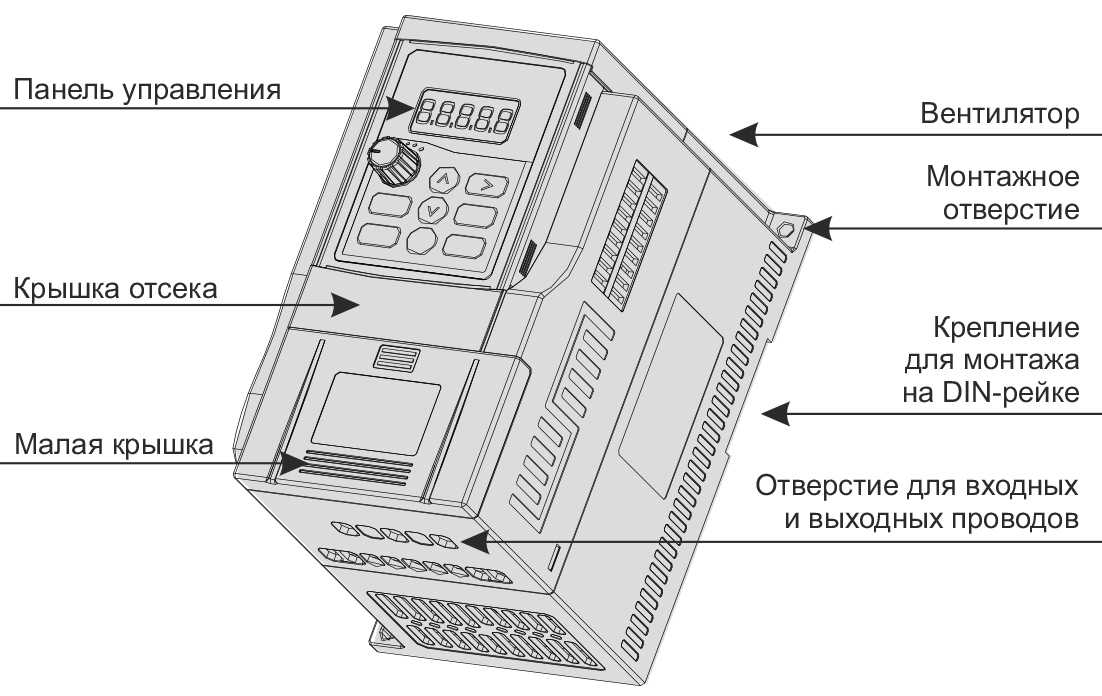

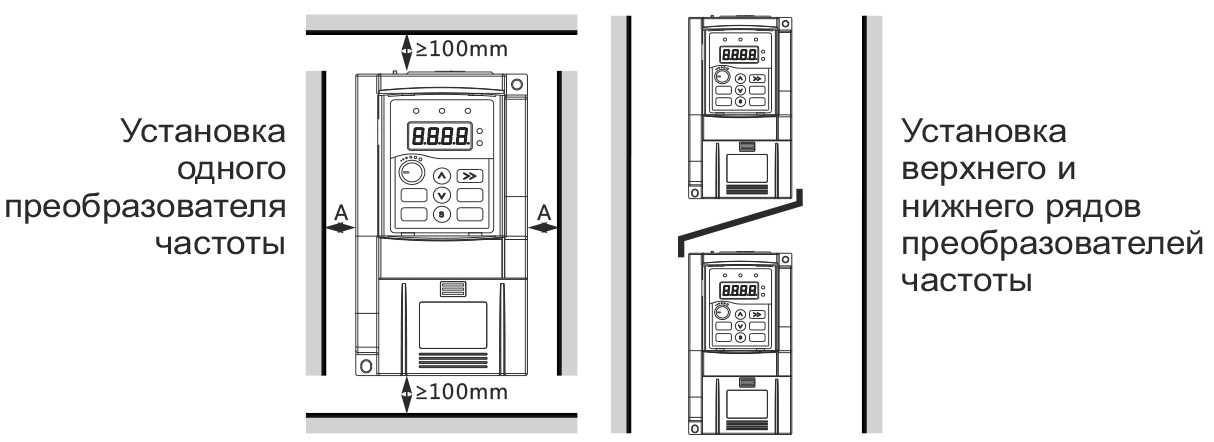

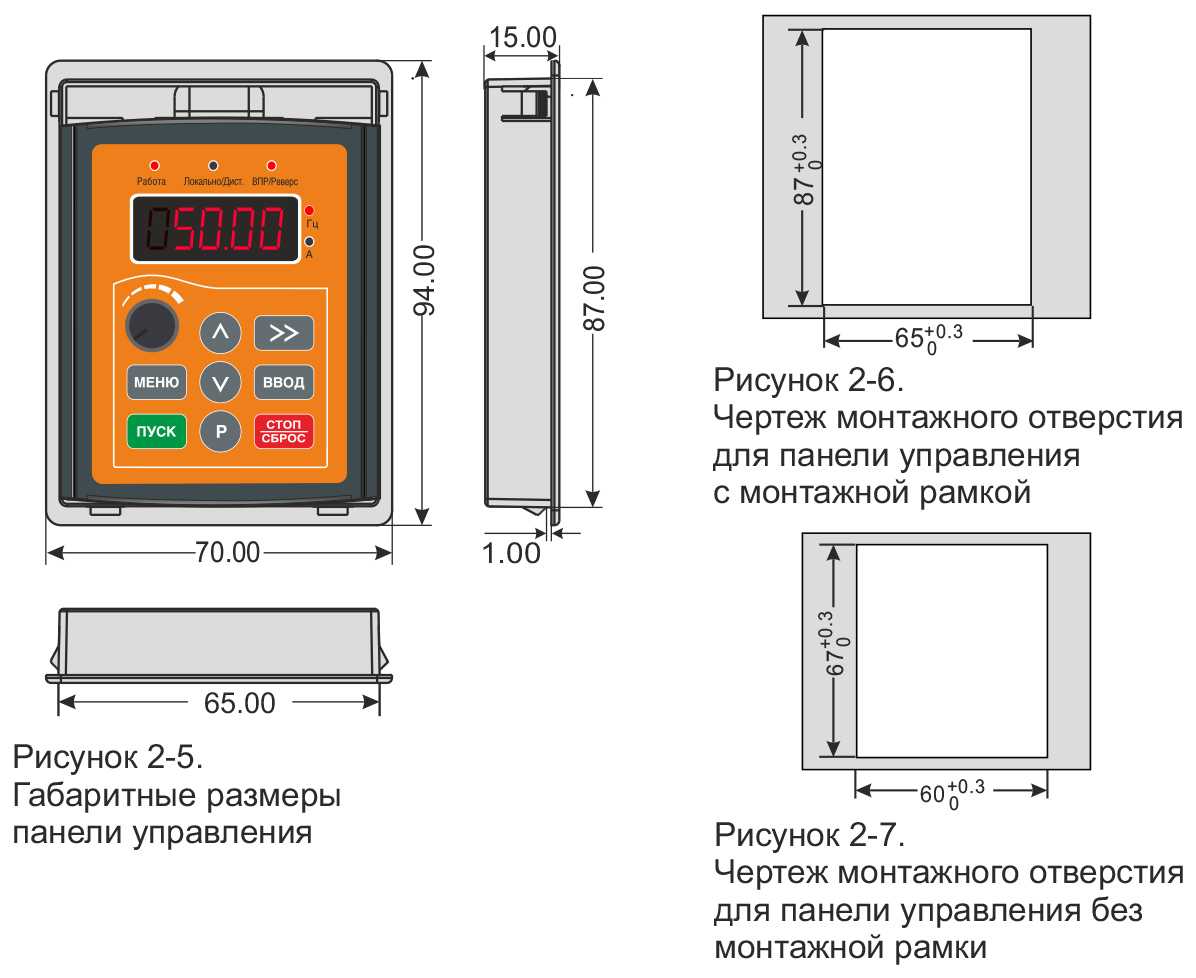

设备的安装边界尺寸为145mm宽度、82mm厚度、115mm高度，背部预留标准壁挂安装孔位，可直接固定在电控箱内壁或者设备机架的平整安装面上，接线区域设置在设备下部，配备强电输入、电机输出、控制信号等分区接线端子，不同功能端子间设置绝缘隔离结构，避免接线时出现误触短路问题，同时端子区域配备可拆卸的防护盖板，接线完成后可覆盖带电部位，满足低压电气设备的安全防护要求。设备内部集成过流、过压、过载、过热等多重保护逻辑，当出现负载短路、电机堵转、输入电压异常等工况时可快速切断输出并显示对应故障代码，方便运维人员快速排查故障点，降低设备故障对生产流程的影响。在矢量控制模式下，设备可实现0-600Hz的宽范围频率输出，支持180%额定输出转矩的短时过载能力，可满足低速大转矩启动的工况需求，适配不同类型的负载特性。
