变电站空心支撑式电抗器结构设计

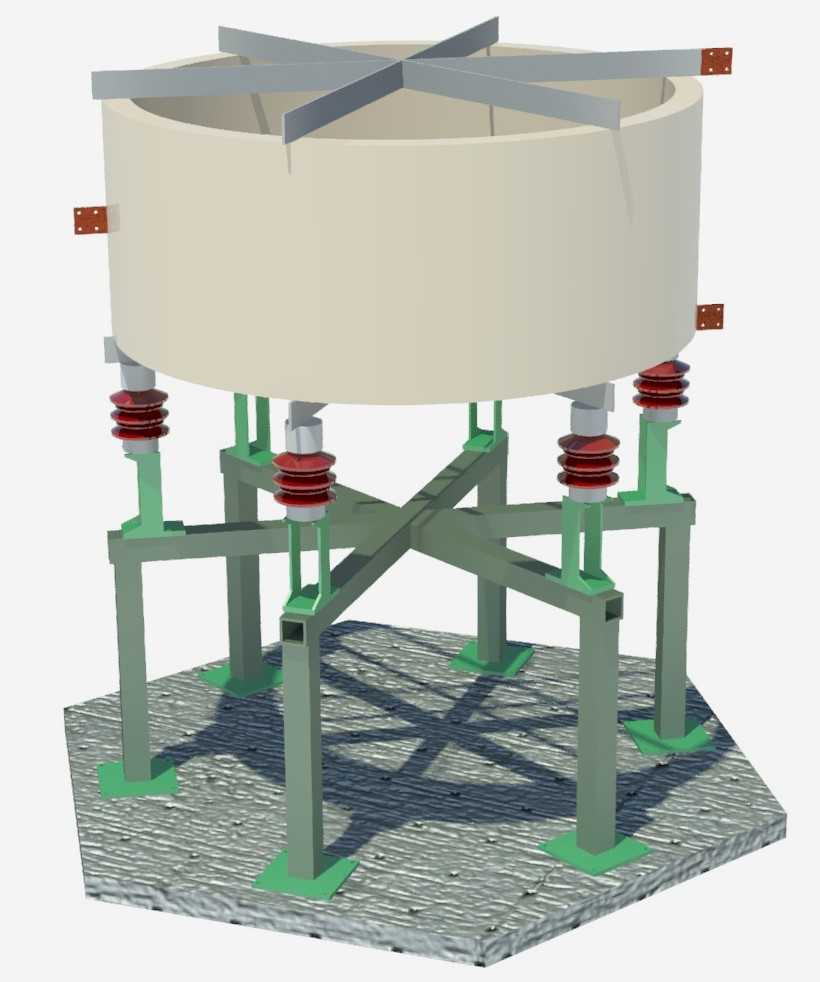

该模型还原的是变电站场景中应用的空心干式电抗器，这类设备主要部署在高压输配电网络的变电站户外场地，承担着限制电网短路电流、补偿线路容性无功、抑制电网谐波放大的核心作用，是保障长距离输电线路电压稳定、避免电网出现谐振过电压的关键一次设备，常与电容器组串联布置在高压配电装置区域，适配10kV至35kV电压等级的输配电回路。从实际功能特性来看，该电抗器采用空心结构设计，不存在铁芯饱和带来的电感值漂移问题，线性度优异，能够在系统出现大短路电流时依旧保持稳定的电抗参数，可靠限制故障电流峰值，避免下游开关设备因过流出现触头熔毁、绝缘击穿等问题；设备外层采用绝缘封装结构，可抵御户外日晒雨淋、温差变化带来的老化影响，适配户外长期运行的工况要求。在设计思路上，模型完整还原了设备的分层支撑结构：上层为环形的线圈绕组主体，绕组外侧预留多组导电连接排，用于和外部母线进行螺栓连接，连接排的开孔位置、伸出长度均按照现场安装的接线作业空间预留，避免接线时出现线缆弯折半径不足、安全距离不够的问题；绕组下方采用六组对称布置的支柱式绝缘结构，每组绝缘支柱搭配多层红色瓷质绝缘套筒，绝缘套筒的爬电距离按照户外污秽等级要求设计，能够在雨雪、凝露天气下保证足够的绝缘强度，避免绕组对地出现闪络放电；绝缘结构下方连接绿色的钢制支撑框架，框架采用交叉斜撑结构提升整体抗扭、抗震性能，底部设置六块方形安装地脚，地脚的开孔尺寸、布置间距严格匹配变电站常规设备基础的预埋螺栓位置，安装时无需额外进行基础改造即可直接就位固定。从安装边界来看，该设备整体为正六边形支撑布局，底部安装底座占据的平面范围适配常规变电站设备间隔的占地要求，设备整体高度满足高压带电部分对地的最小安全距离要求，顶部的星形支撑结构用于绕组的上部固定与吊装作业，设备吊装就位后顶部支撑可作为运维人员的临时作业挂点，方便开展定期的绝缘检测、连接排紧固等运维工作；支撑框架的底部与水泥基础之间预留有接地连接点位，可将设备金属框架可靠接入变电站接地网，避免故障时框架带电威胁运维人员安全。
