导轨式NDR-240-24直流开关电源结构

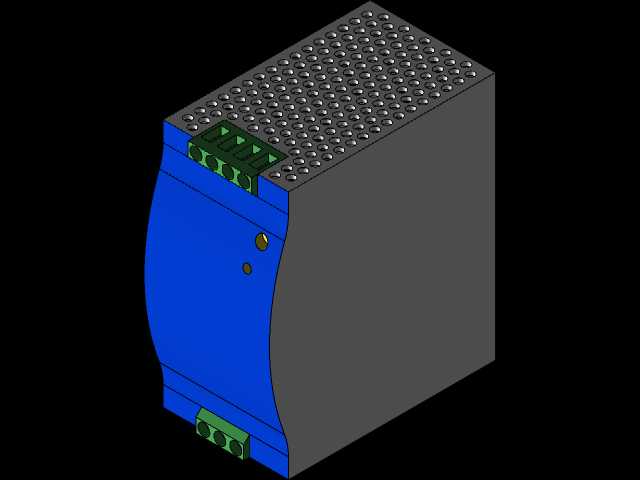

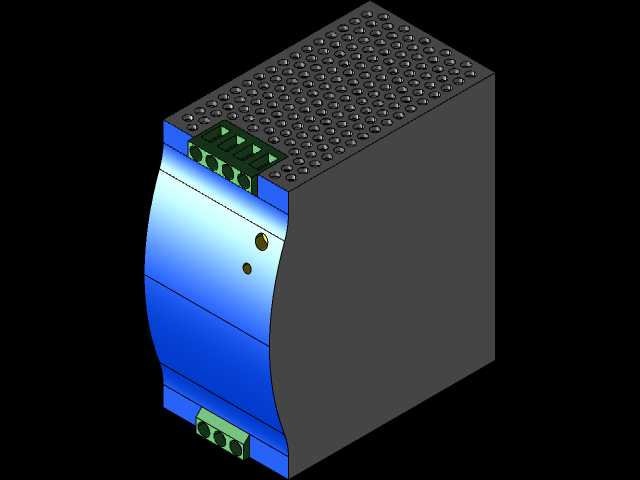

这款导轨式直流供电单元，是面向工业自动化控制柜、成套配电系统、现场传感设备集群开发的紧凑型供电装置，核心作用是将工业现场通用的交流输入电压转换为稳定的24V直流输出，为PLC控制模块、现场传感器、中间继电器组、小型执行机构、工业通讯网关等低压直流器件提供持续可靠的电力供给，广泛适配工厂自动化产线、楼宇配电控制箱、新能源配套控制柜、物流分拣线电控系统等多类工业场景，解决工业现场不同直流器件的统一供电需求，减少分散供电带来的线路杂乱、电压不稳、维护困难等问题。从产品功能特性来看，该供电单元采用240W额定功率设计，24V直流输出可覆盖绝大多数工业现场低压器件的供电需求，内置过流、过压、过热多重保护机制，当输出回路出现短路、负载超出额定范围、输入电压异常波动时，可自动触发保护切断输出，避免后端连接的精密控制器件因供电异常损坏，故障排除后可快速恢复正常供电，大幅降低现场运维的排查难度与器件损坏风险。在产品设计思路上，整体采用紧凑化的长方体布局，正面做弧形收边处理，既弱化工业器件的生硬感，也能在多台电源并排安装时预留足够的散热间隙，避免相邻设备的热量互相传导影响运行稳定性；外壳主体采用高强度阻燃工程材质，顶面排布密集的蜂窝式散热孔，配合内部器件的合理布局形成自然对流散热通道，无需额外加装散热风扇即可满足满负载运行的散热需求，同时避免风扇积尘、转动磨损带来的寿命缩短问题，更适配多粉尘、长时间连续运行的工业现场环境；上下两端分别设置输入、输出接线端子，端子采用带标识的绿色防松接线座，接线操作时可清晰区分输入输出回路，防松结构可避免设备运行过程中因震动、拉扯导致的接线松脱、接触不良问题；侧面预留标准DIN导轨安装卡扣结构，可直接卡装在控制柜内通用的35mm标准导轨上，无需额外打孔固定，安装拆卸都十分便捷，适配各类标准电控柜的安装布局。从外形尺寸与安装边界来看，该供电单元的宽度、深度、高度均按照标准导轨式器件的尺寸规范设计，单台安装占用的导轨空间较小，多台并排安装时可紧密排布，最大化利用控制柜内的安装空间；安装时仅需预留接线操作空间与顶部散热间隙即可，无需额外预留侧面操作空间，可适配深度较浅的紧凑型电控箱安装需求，接线端子的位置设计也充分考虑了柜内走线的合理性，输入输出线缆可顺着柜内走线槽排布，避免线缆弯折过度、交叉杂乱的问题，整体结构设计完全围绕工业现场的安装、使用、维护全流程需求展开，兼顾可靠性、易用性与空间利用率。
