Type-A型USB板端母座接口结构设计

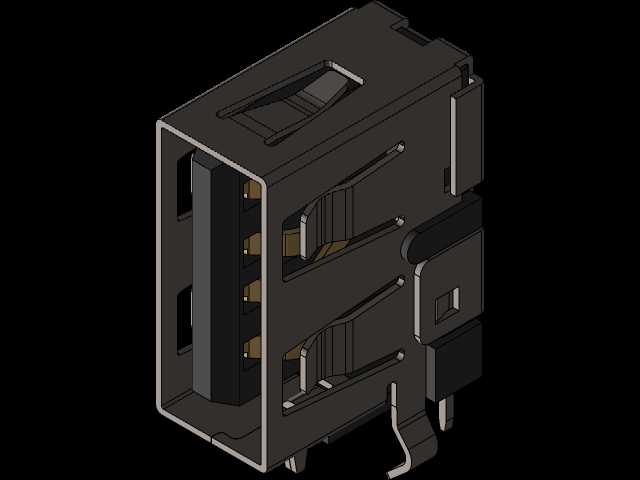

这款Type-A型USB板端母座是电子设备内部应用极为广泛的互连元器件，日常我们接触的台式电脑主板后置IO接口、笔记本侧边扩展接口、工业工控机外接端口、车载中控拓展接口、智能家居主机外接端口、打印机数据传输端口等场景，都能见到这类接口的身影，它承担着设备间数据双向传输、外设供电输出的核心作用，是消费电子、工业电子领域普及率最高的有线互连接口形态之一。从功能特性来看，这款母座采用标准Type-A接口定义，内置四根接触弹片分别对应电源正极、数据负、数据正、接地引脚，弹片采用高弹性铜合金基材设计，表面做镀镍打底加镀金处理，既可以保证多次插拔后的接触可靠性，降低接触电阻避免数据传输丢包、供电压降过大的问题，也能抵御日常使用环境中的氧化腐蚀，提升接口的使用寿命。接口外侧设置了全包式金属屏蔽外壳，外壳采用冲压折弯一体成型工艺，侧边预留有焊脚定位结构，一方面可以在插拔过程中承受侧向冲击力，保护内部塑胶基座与接触弹片不受外力损坏，另一方面可以形成完整的电磁屏蔽腔体，隔绝外部电磁干扰对高速数据传输的影响，同时金属外壳的接地焊脚焊接在PCB板接地焊盘上，可将静电干扰直接导走，避免静电击穿设备内部的主控芯片。从设计思路来看，这款模型完全遵循通用串行总线的Type-A接口物理规范，接口内部的塑胶基座采用耐高温阻燃工程塑料材质，定位槽与防呆结构设计在接口内部的一侧，可彻底避免公头反插损坏内部弹片的问题；金属外壳的弹片卡扣结构设计在上下两侧，公头插入后可通过卡扣提供合适的插拔保持力，既不会因为插拔力过松导致公头意外脱落，也不会因为插拔力过大导致用户插拔困难，同时不会损伤公头的金属外壳。从外形尺寸与安装边界来看，这款母座采用直插式板端安装设计，接口外露部分的高度、宽度完全符合标准Type-A接口的尺寸要求，可适配市面上所有标准Type-A公头，插板部分的引脚间距、焊盘位置完全匹配常规PCB板的封装设计，插件引脚长度适配常规1.6mm厚度的PCB板，过波峰焊时可保证焊锡充分浸润引脚，不会出现虚焊、连焊的问题；母座整体的安装高度经过优化，焊接在PCB板上后不会和设备外壳的结构件产生干涉，外壳上预留的固定孔可通过螺丝或者卡扣结构和设备内的塑胶支架固定，进一步提升接口的安装牢固度，即使频繁插拔也不会出现母座松动、引脚脱焊的问题。
