台式可调直流实验电源整机结构设计

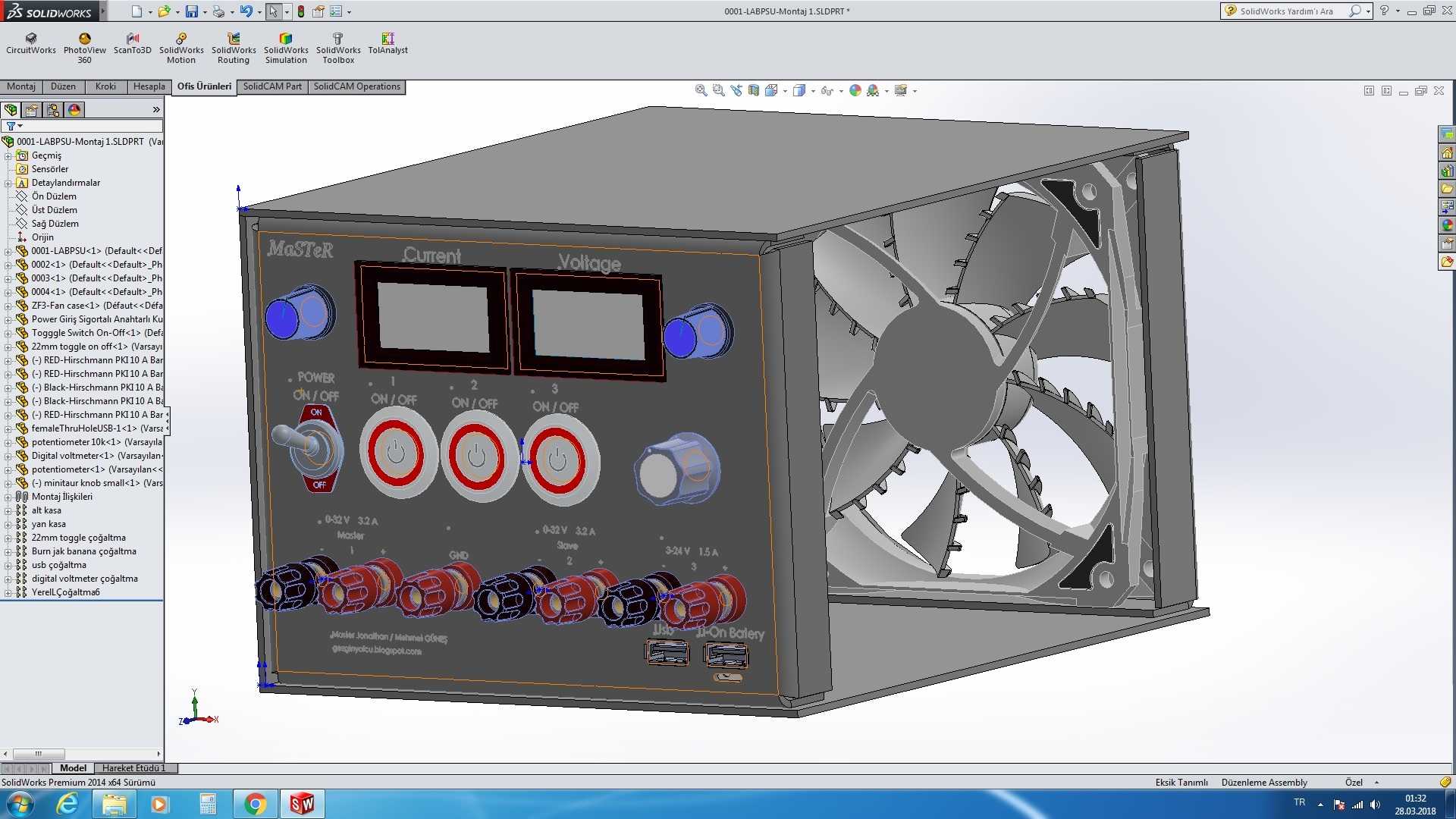

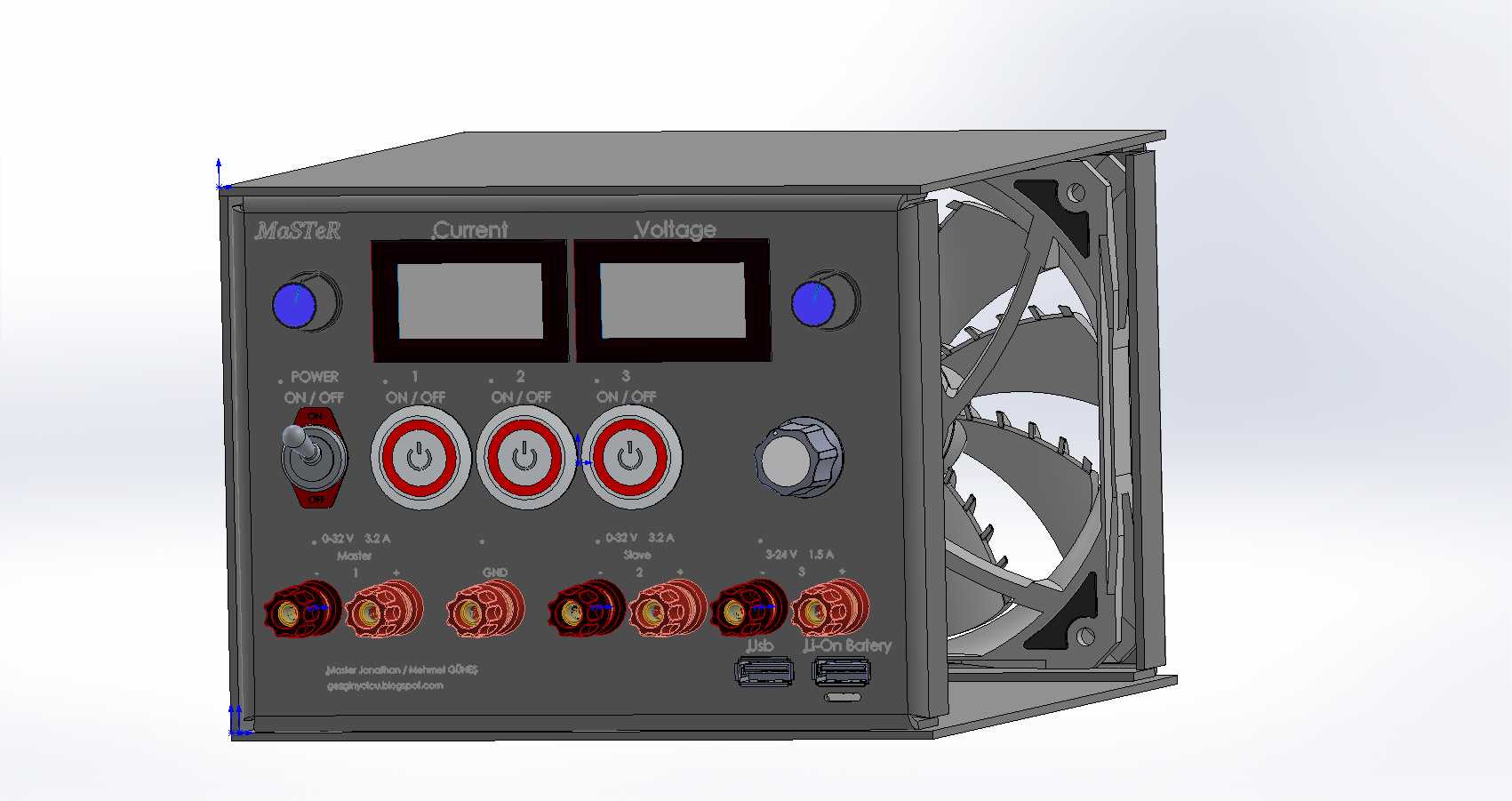

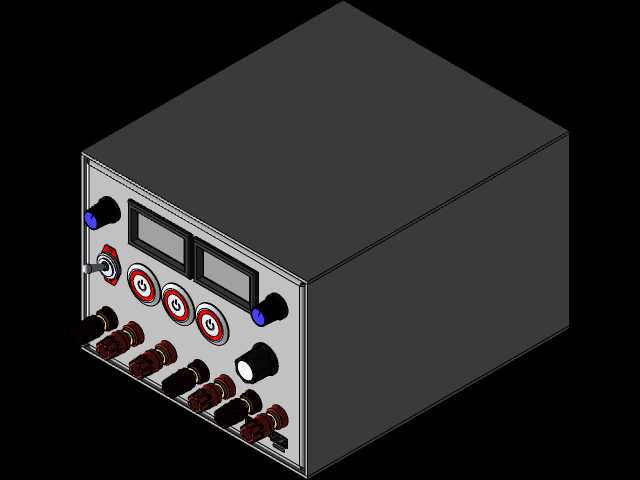

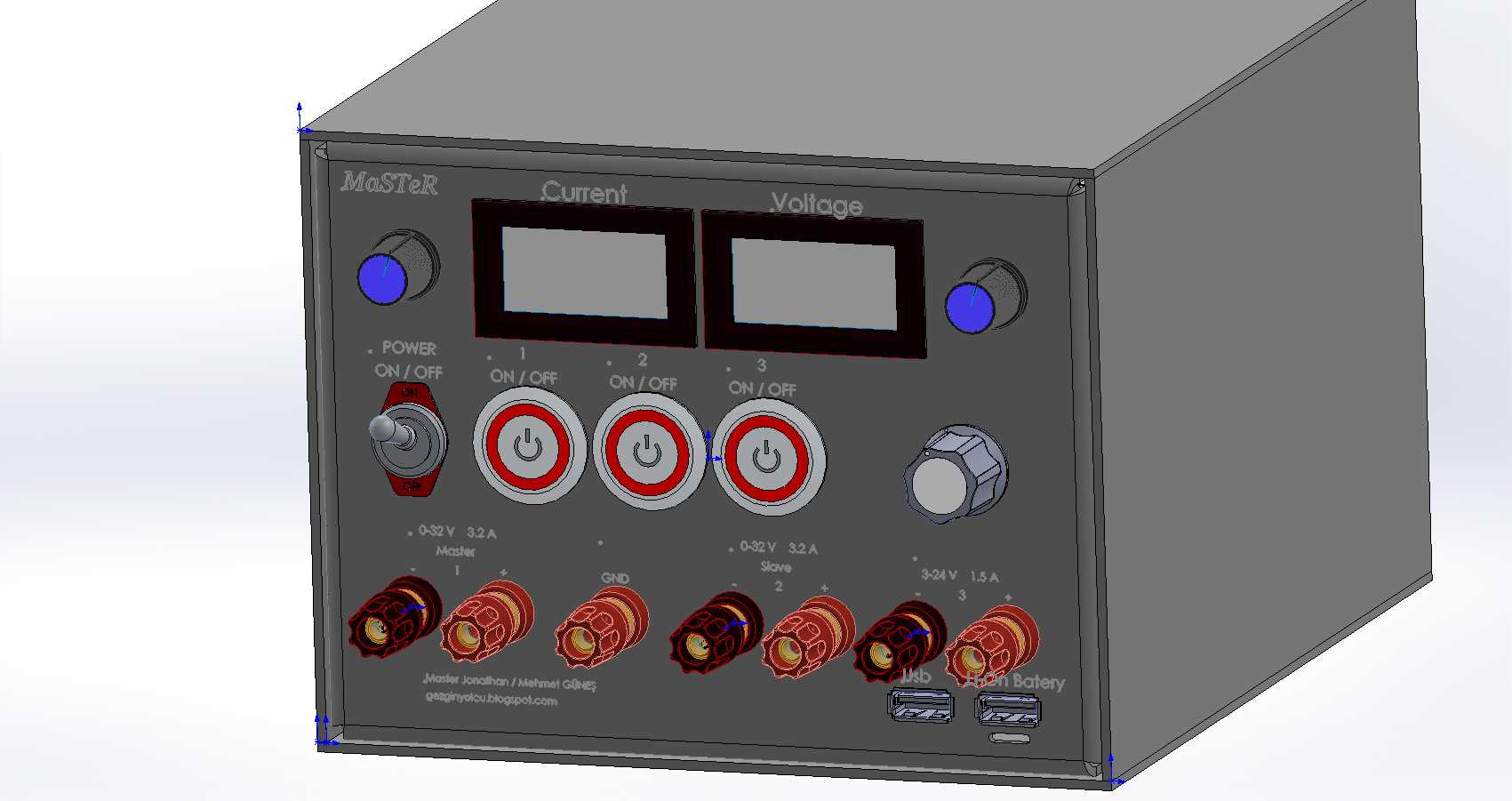

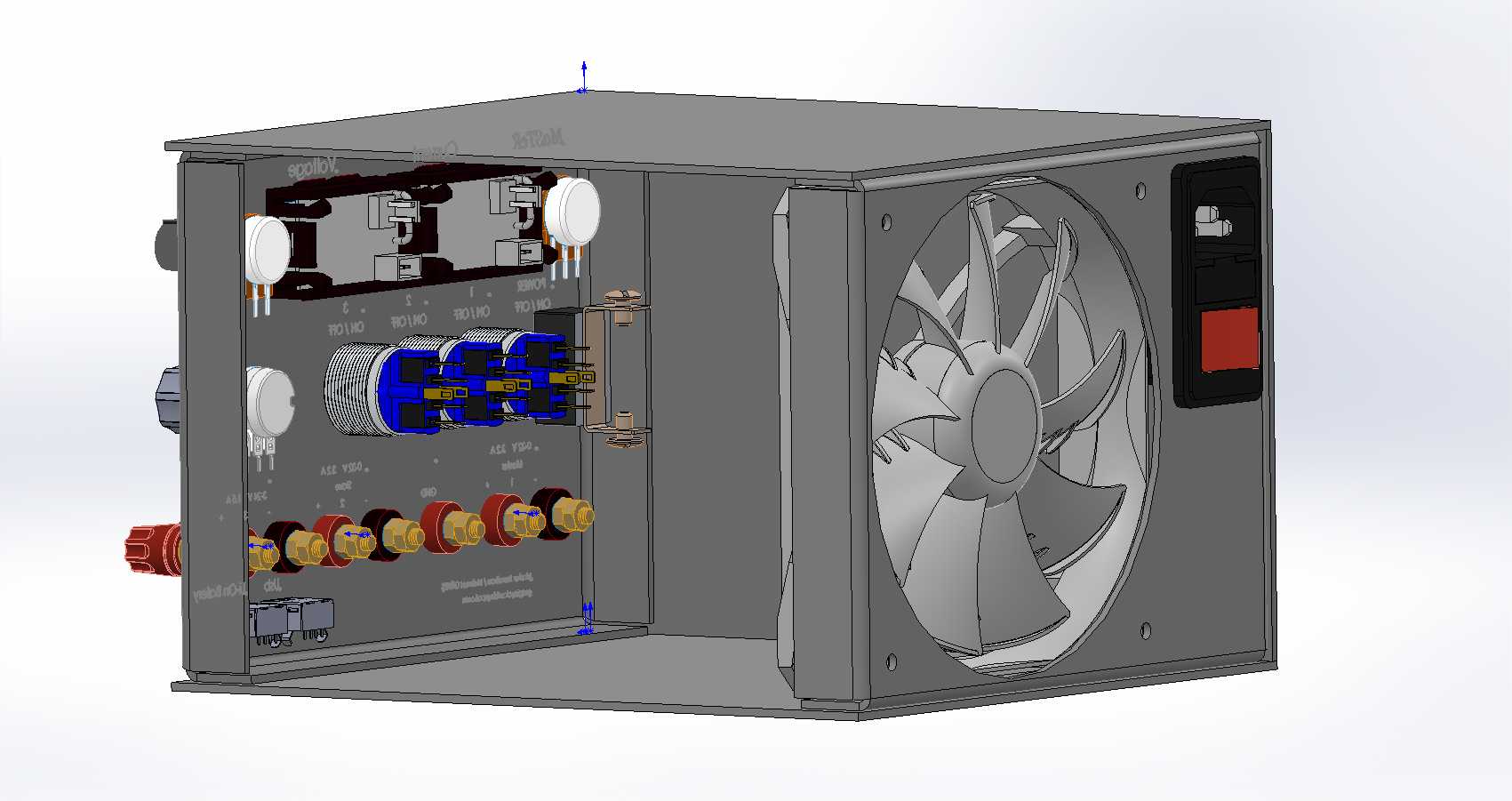

这款台式可调直流实验电源，主要面向电子电路调试、元器件性能测试、教学实验演示、小功率电子样机供电等场景，是电子实验室、硬件研发工位、职业院校电工电子实训台的核心配套供电设备，能够为不同负载需求的实验场景提供稳定可调的直流电能输出，避免实验过程中因供电不稳造成元器件烧毁、实验数据偏差等问题。整机采用台式卧式方正结构设计，前面板集成了全部操作与显示交互模块，上方设置两块独立数显窗口，分别实时显示输出电流与输出电压数值，参数读取直观清晰，无需外接测量仪表即可快速掌握输出状态；数显区域两侧布置调节旋钮，分别对应电压粗调、电流限流调节功能，旋钮采用防滑滚花设计，操作时阻尼适中，能够精准微调输出参数。旋钮下方设置三枚带红色标识环的功能调节旋钮，分别对应输出通道切换、输出模式切换、过流保护阈值设定，旋钮旁配有清晰的档位标识，操作逻辑符合实验人员日常使用习惯。面板下部横向排列多组接线端子，覆盖不同线径的接线需求，端子旁标注正负极与输出通道标识，避免接线错误引发的安全问题；面板左侧设置总电源开关与电源指示灯，通电状态一目了然，右侧布置辅助输出调节旋钮，可扩展小功率固定电压输出通道，满足多设备同时供电的实验需求。设备后侧集成大尺寸轴流散热风扇，采用开放式金属框架结构，风扇与内部功率元件、整流模块之间预留充足的通风风道，设备长时间满负载运行时，能够通过强制风冷将内部热量快速排出，避免功率器件过热降效或烧毁，保障长时间实验过程中的供电稳定性。整机外壳采用弯折金属板材拼接结构，各部件安装边界预留充足的装配公差，前面板与框架之间采用嵌入式安装结构，接线端子、调节部件的安装孔位与内部电路板固定位精准对齐，装配后各操作部件无松动、卡滞问题；设备底部预留防滑脚垫安装位，放置在实验台面上时不会轻易滑动，整体外形尺寸适配常规实验台的摆放空间，不会占用过多操作台面，后侧预留电源进线孔与接地端子安装位，满足电气安全规范要求，内部走线空间规划合理，强电与弱电走线区域分离，避免信号干扰影响输出电压的稳定性。
