工业厂房坡屋顶钢结构支撑构造设计

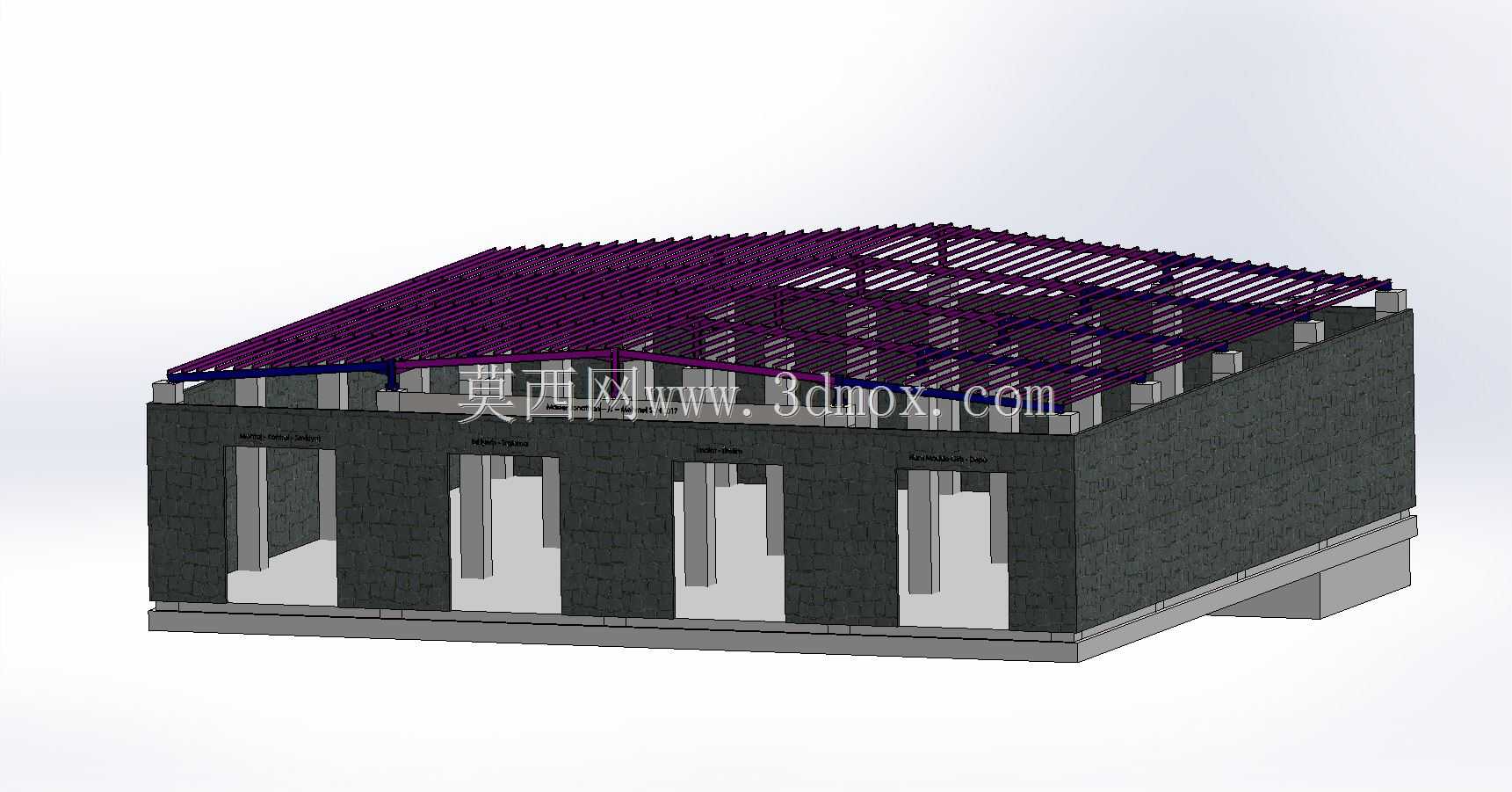

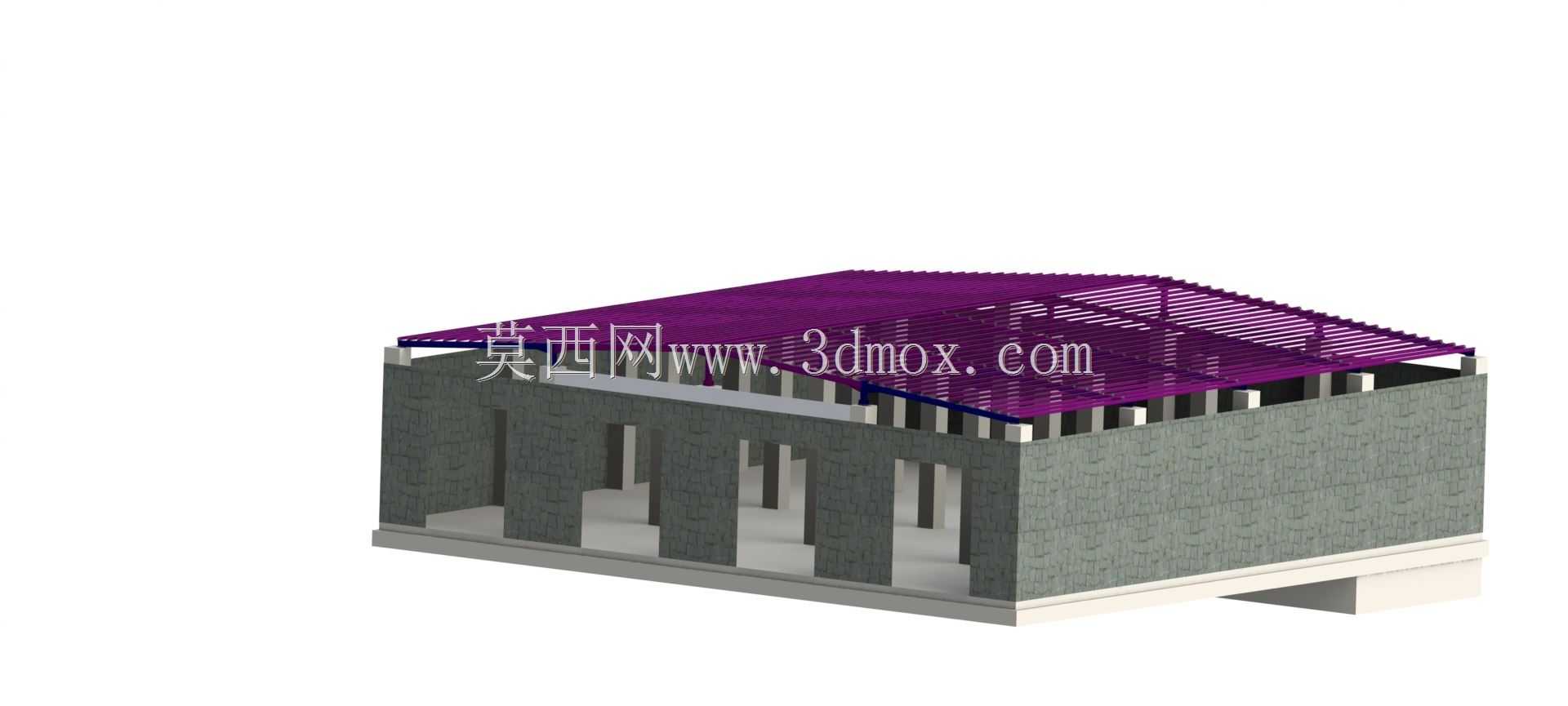

　　这套三维构造模型完整还原了单层工业厂房屋顶钢结构的实际落地形态，从结构衔接逻辑来看，设计阶段首先锚定了下部砌体围护墙的顶部标高作为钢结构安装基准面，所有钢构件的底部支座都对应墙体顶部的预埋承重点位，避免后期安装时出现支座悬空、荷载传递路径断裂的问题。从实际应用场景出发，这类钢结构屋顶多用于中小型加工厂房、仓储类工业建筑，相比传统现浇混凝土屋顶，自重更轻、施工周期更短，同时能适配更大的柱网跨度，满足厂房内部大空间作业、设备排布的需求。

　　模型里清晰呈现了钢结构的分层构造逻辑：最上层是紫色的屋面檩条体系，沿厂房跨度方向等间距排布，檩条的截面选型、排布间距完全匹配屋面彩钢板的安装模数，不需要现场额外裁切板材就能直接固定，减少施工阶段的材料损耗。檩条下方是主承重钢梁，钢梁沿厂房纵向布置，两端直接搭设在下部墙体的承重柱顶位置，钢梁与柱顶的连接节点做了加劲肋强化处理，能有效传递屋面的恒载、活载以及风荷载，避免节点处出现应力集中导致的结构变形。

　　从设计思路上看，这套结构没有采用过于复杂的桁架形式，而是选择了实腹钢梁搭配檩条的简洁构造，一方面是适配这类中小型厂房的荷载需求，不需要过度设计造成材料浪费，另一方面简洁的构件形式更利于现场吊装拼接，普通的施工队伍就能完成安装作业，不需要配备特殊的吊装设备或者专业的桁架拼装班组。模型里还还原了墙体与钢结构衔接处的构造细节：墙体顶部预留了找平层，钢梁底部设置了防腐垫木，既可以调整钢梁安装的水平度，也能避免钢构件直接与砌体、混凝土接触，减少电化学腐蚀的风险，延长结构的整体使用寿命。

　　在安装边界的把控上，模型里所有钢构件的外边缘都与下部墙体的外边缘做了对齐处理，屋面挑檐的伸出长度控制在合理范围，既可以满足屋面排水的需求，避免雨水直接冲刷墙面，也不会因为挑檐过长额外增加钢结构的荷载负担。屋面的坡度设计也结合了常规工业厂房的排水需求，坡向沿厂房短跨方向设置，搭配檩条上预留的屋面固定点位，可以直接安装彩钢屋面板以及配套的排水天沟、落水管，整套构造不需要额外做二次结构改造就能满足屋面防水、排水的功能要求。

　　从结构受力的角度拆解，这套钢结构的荷载传递路径非常清晰：屋面的自重、积雪荷载、检修荷载首先通过屋面板传递给檩条，檩条再将荷载分散传递给下部的主钢梁，主钢梁最终将所有荷载传导至下部的承重墙体与基础，整个传力路径没有冗余环节，每个构件的受力方向都与构件的强轴方向匹配，能最大化发挥钢材的抗拉、抗压性能，避免构件出现侧向失稳的问题。模型里还体现了钢结构的防腐涂装设计，所有钢构件表面都做了对应的防腐涂层处理，不同部位的涂层厚度匹配对应的使用环境，比如靠近屋面外侧、容易接触雨水的构件涂层厚度更大，靠近厂房内部的构件在满足防腐要求的前提下适当控制涂层厚度，平衡结构耐久性与建设成本。

　　在实际施工适配性上，这套构造的所有构件都可以在工厂预制完成，运输到现场后只需要按照节点位置做螺栓连接或者焊接固定，不需要在现场做大量的裁切、钻孔作业，能大幅缩短屋面施工的周期，对于需要快速投产的工业项目来说，这种构造形式的适配性非常高。同时，简洁的构件形式也方便后期的维护检修，厂方后期如果需要在屋面加装通风设备、光伏面板，只需要在对应位置的檩条或者钢梁上做固定点位，不需要对整体结构做大规模改造，降低了后期运维改造成本。
