带调节旋钮的碳膜电位计结构设计

这款带旋钮的电位计是电子电路领域常用的可调电阻类基础元件，广泛应用在消费电子、工业控制设备、音频功放装置、仪器仪表、家电产品的电路调节场景中，可实现音量调节、亮度控制、转速调整、信号增益校准、电压分压调节等多种功能，是模拟电路里实现参数连续可调的核心被动元件之一。

从实际使用场景来看，这类电位计常被安装在设备的控制面板上，用户通过外露的旋钮旋转操作，就能改变内部碳膜轨道上的触点位置，进而改变接入电路的电阻值，实现对应电路参数的连续线性调整，相比固定电阻，它能给终端用户提供可自定义的参数调节空间，适配不同使用需求下的参数设置。

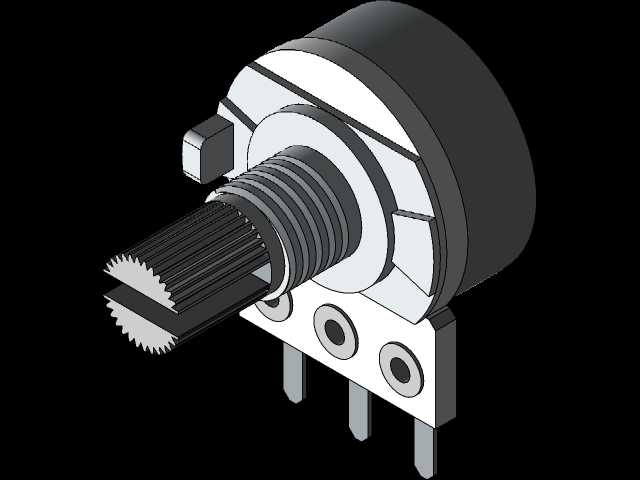

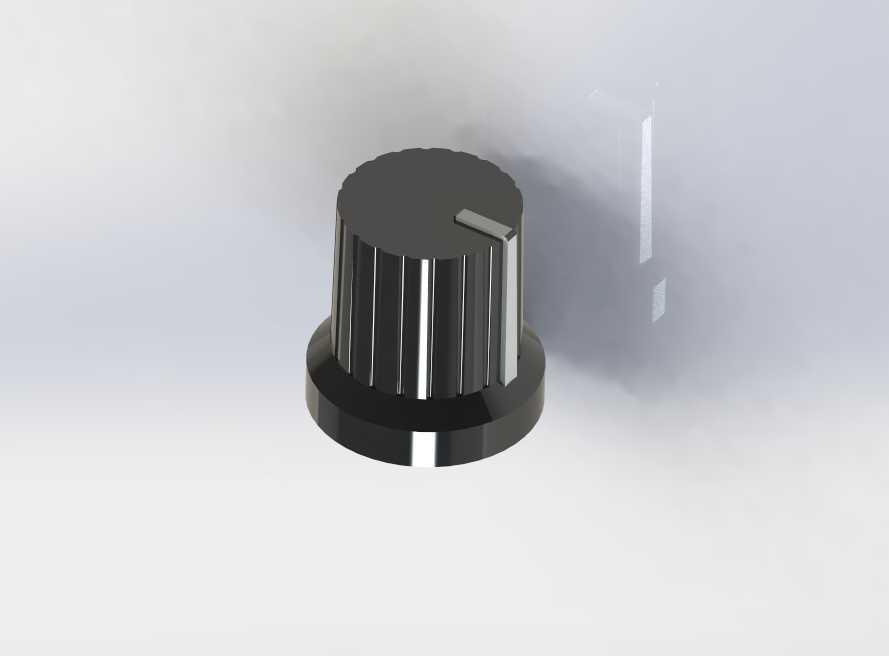

在功能特性设计上，这款电位计采用单联碳膜结构，搭配滚花防滑塑料旋钮，旋钮表面的细密滚花纹理能增大手指旋转时的摩擦力，即使用户手上带有薄汗或者佩戴薄手套操作，也能顺畅转动调节，不会出现打滑问题。电位计的金属外壳做了镀镍防锈处理，既可以屏蔽外界电磁信号对内部电阻轨道的干扰，保证电阻调节的线性度稳定，也能提升元件的耐锈蚀能力，适配湿度稍高的使用环境。底部的三个插针采用标准2.54mm间距设计，既可以直接插装在印制电路板上进行波峰焊固定，也能搭配接线端子实现导线连接，适配不同的装配工艺需求。

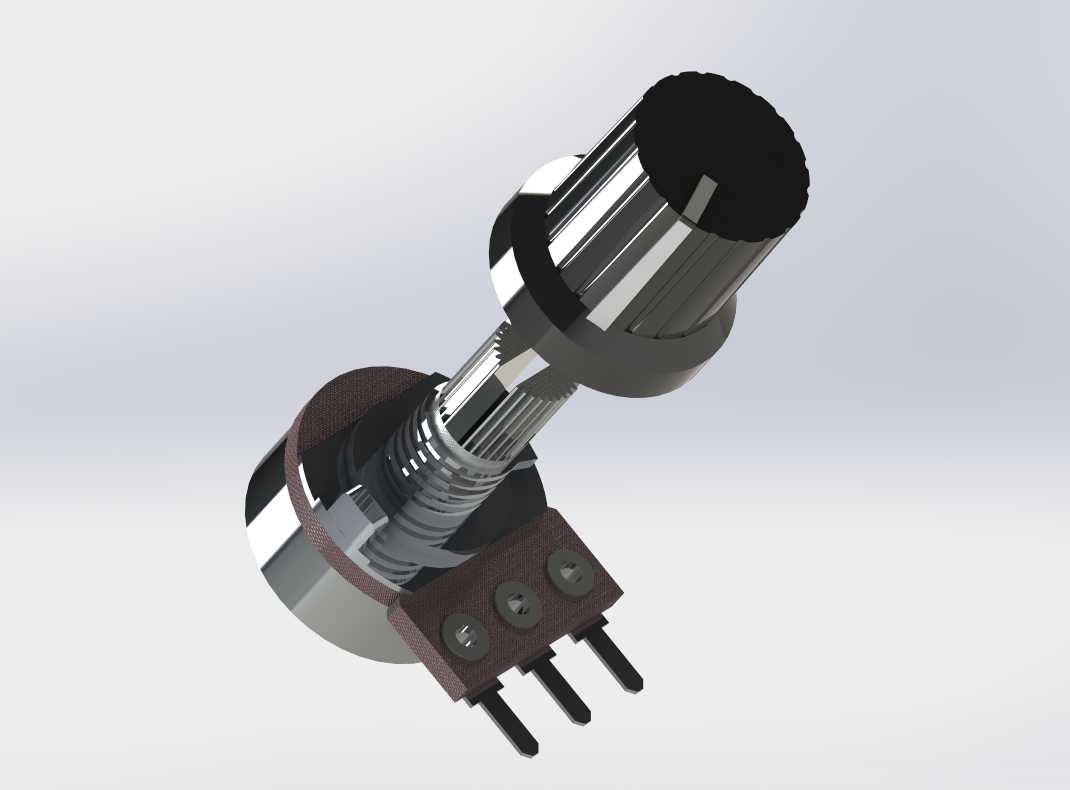

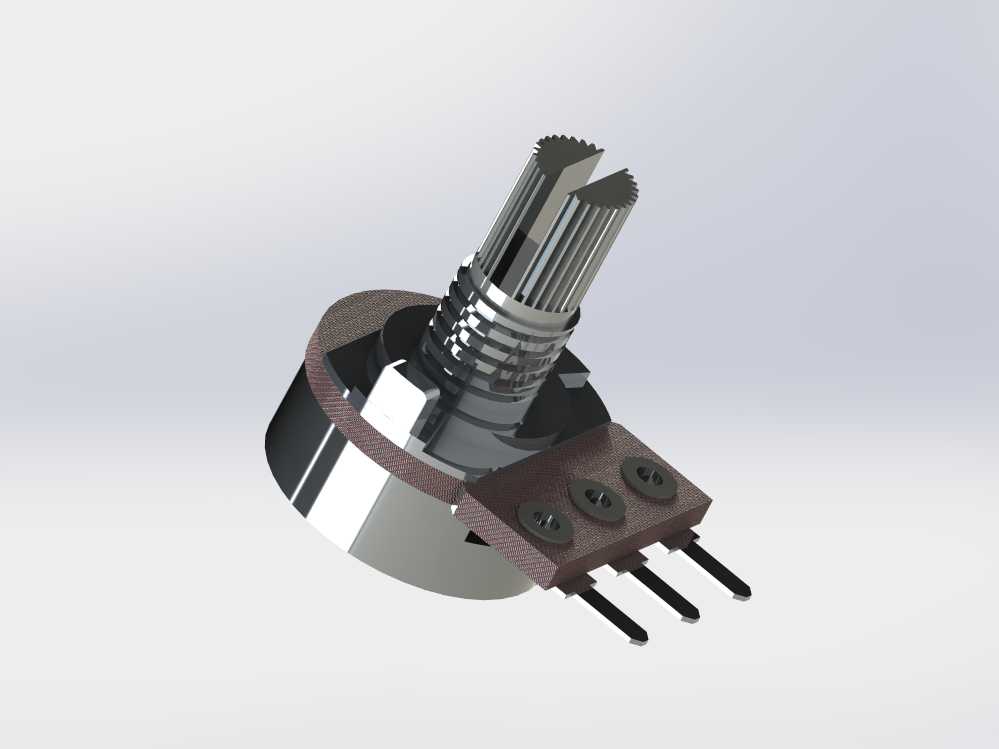

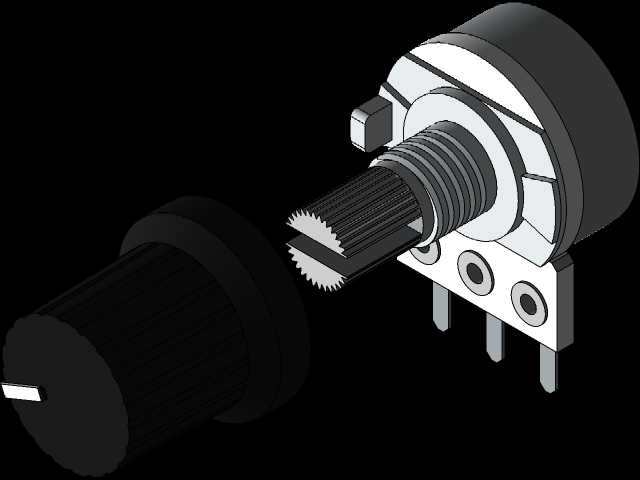

设计思路上，这款电位计采用了分体式装配结构，上部的旋转轴与旋钮采用过盈配合固定，轴体与基座之间设置了耐磨的尼龙衬套，既可以减少旋转时的旷量，保证调节手感的顺滑一致性，也能阻挡外界灰尘、杂物进入电位计内部，避免碳膜轨道被异物刮花导致接触不良。基座部分采用耐高温电木材质，能够承受波峰焊时的高温冲击，不会出现受热变形的问题，三个插针与基座之间做了防松卡位设计，避免焊接或者插拔时插针出现松动移位。

在外形尺寸与安装边界上，这款电位计的基座为圆形结构，安装固定螺纹采用标准M7规格，搭配配套的六角螺母和防松垫片，可以在厚度1-3mm的设备面板上完成固定，安装开孔直径仅需7.2mm即可顺利穿入，不会占用过多面板空间。旋钮直径为10mm，旋转调节的总行程为270度，能够在有限的旋转角度内实现电阻值从零到标称最大值的连续变化，既不会因为行程过短导致调节精度不足，也不会因为行程过长增加不必要的操作幅度。底部插针的长度为5mm，能够满足常规印制电路板的插装焊接深度要求，不会出现插针过短焊接不牢或者过长顶到板底其他元件的问题，整体结构紧凑，装配兼容性强，能够适配绝大多数中小功率电子设备的调节电路安装需求。
