微型贴片式USB母座接口结构设计

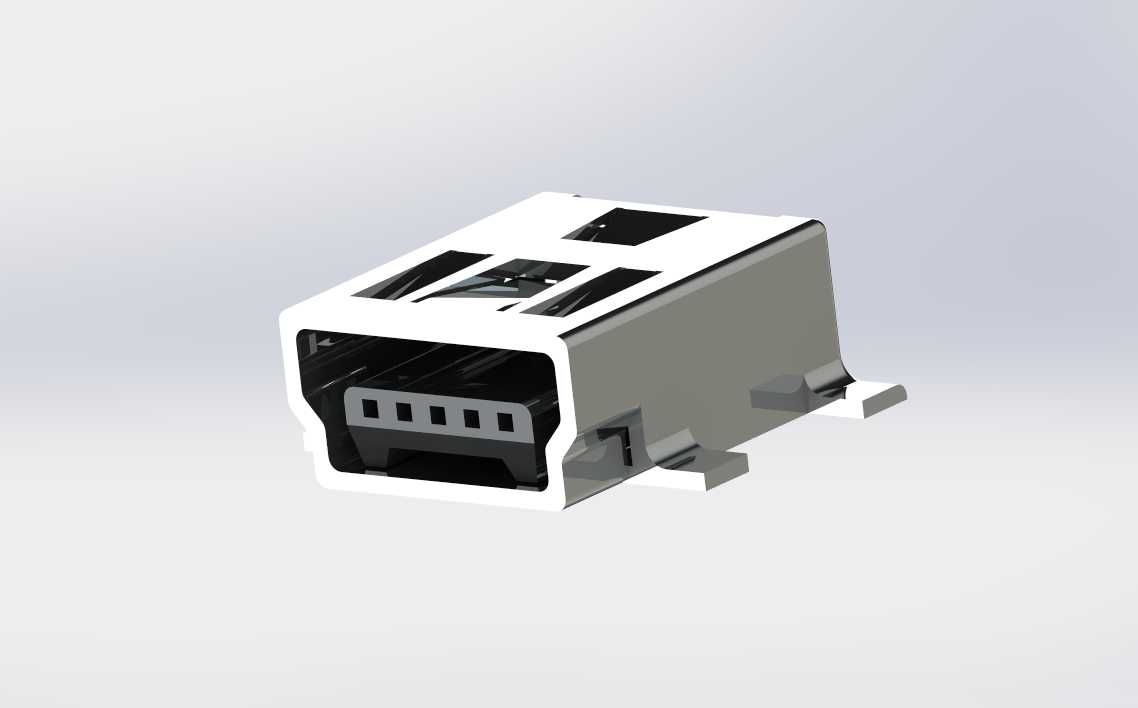

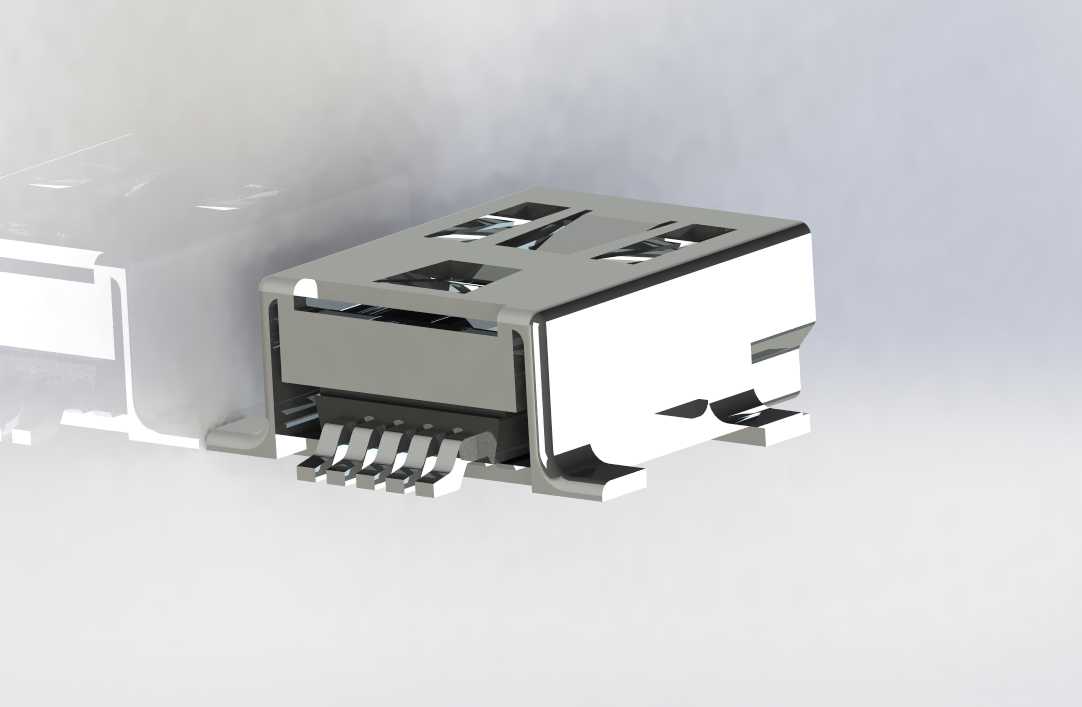

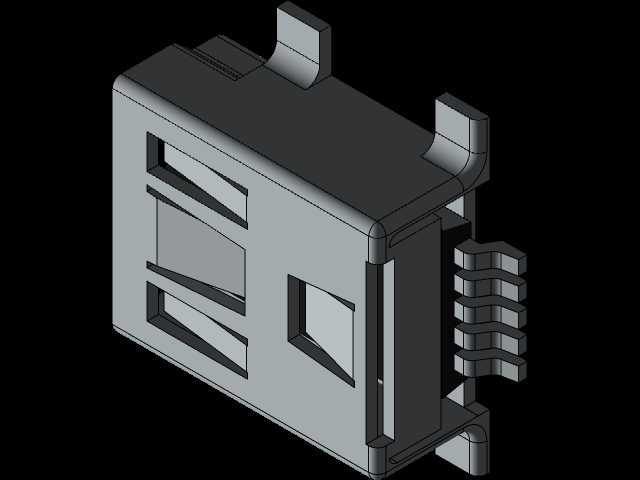

这款贴片式USB母座是消费电子、便携智能设备、小型工控终端领域应用极广的板端连接部件，主要承担设备与外部线缆之间的电力传输、数据信号交互功能，常见于轻薄型笔记本电脑、便携移动存储、小型手持检测设备、智能家居控制模组等对安装空间有严苛限制的产品内部，作为板载标准接口实现外设与主板的稳定连通。在实际设备装配场景中，该类接口需要兼顾SMT回流焊工艺的耐高温特性、多次插拔的结构耐用性，以及贴片安装后的引脚抗应力能力，避免日常使用中插拔线缆造成接口松脱、焊盘脱落等故障。从功能特性来看，该接口为标准USB-A型母端结构，内部设置有对应标准定义的接触弹片，弹片采用高弹性铜合金基材设计，表面做镀金处理降低接触电阻，保障数据传输的信号稳定性与供电接触的可靠性；接口外围的金属屏蔽壳采用一体冲压折弯成型结构，既可以为内部绝缘胶芯提供结构防护，也能形成连续的电磁屏蔽层，减少外界电磁干扰对高速数据传输的影响，同时屏蔽壳两侧延伸出的贴片固定脚与插装定位脚，能够在SMT贴装时精准定位，焊接后与PCB板形成牢固的多点固定，分散插拔过程中产生的侧向应力。在设计思路上，这款接口采用全贴片式安装结构，取消了传统直插式接口的长插脚，整体高度控制在极低范围内，适配超薄设备的内部堆叠需求，绝缘胶芯采用耐高温工程塑料注塑成型，能够承受SMT回流焊的高温环境不变形、不鼓包，内部接触端子采用错位排布设计，在有限的胶芯空间内保障各端子之间的绝缘距离，避免高压击穿、信号串扰等问题；金属外壳的卡扣结构与胶芯做过盈配合设计，组装后无松动旷量，插拔过程中胶芯不会随插头移位。从外形尺寸与安装边界来看，该接口整体轮廓紧凑，长度方向适配标准USB公头的插入深度，宽度方向严格遵循USB-IF标准规范，安装时在PCB板上预留的焊盘位置完全匹配贴片引脚与固定脚的排布，接口突出板面的高度控制在毫米级，不会额外占用设备内部的垂直空间，接口前端的插接导向面做了微倒角处理，公头插入时能够自动导正，避免斜插造成内部端子弯折损伤，两侧的固定脚焊接后能够承受至少千次以上的标准插拔力而不出现焊盘开裂，完全满足消费电子类产品的全生命周期使用要求。
