Eachine VTX03 5.8G图传发射模块设计

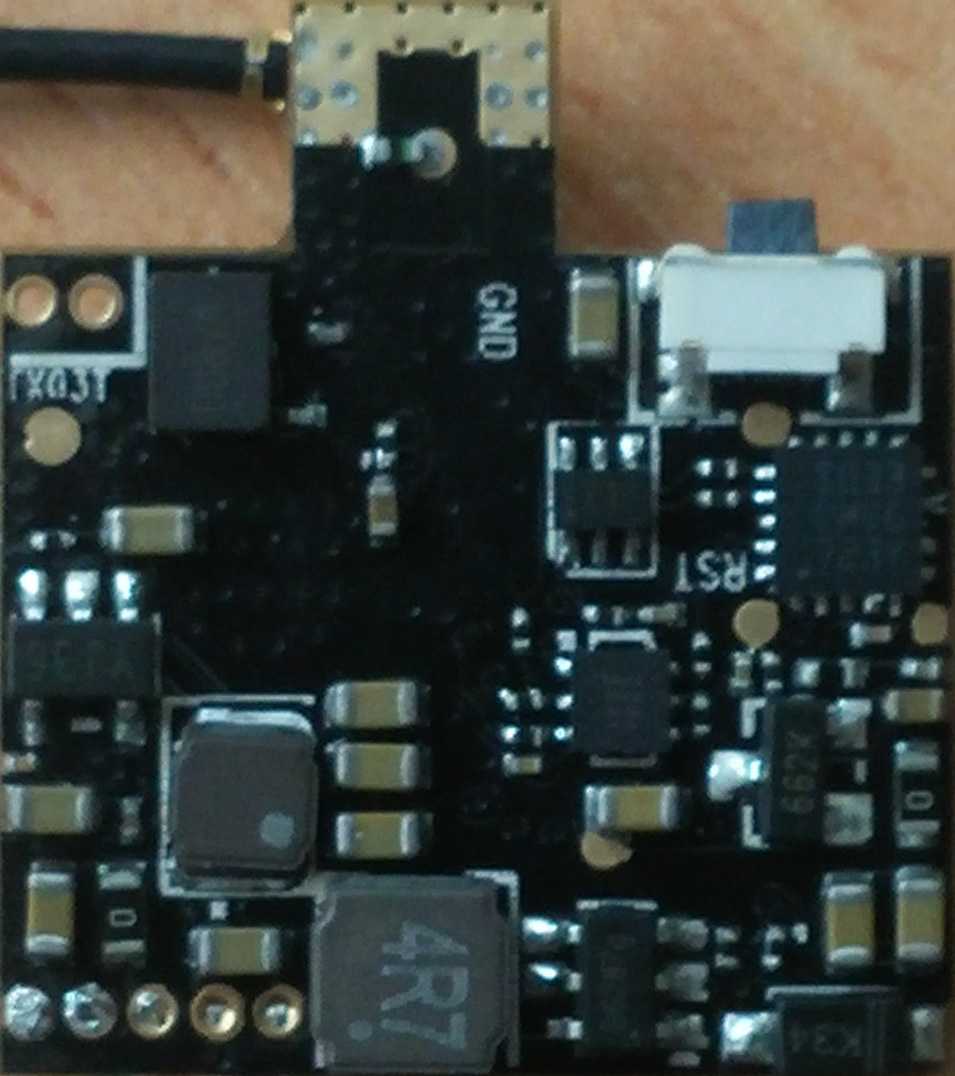

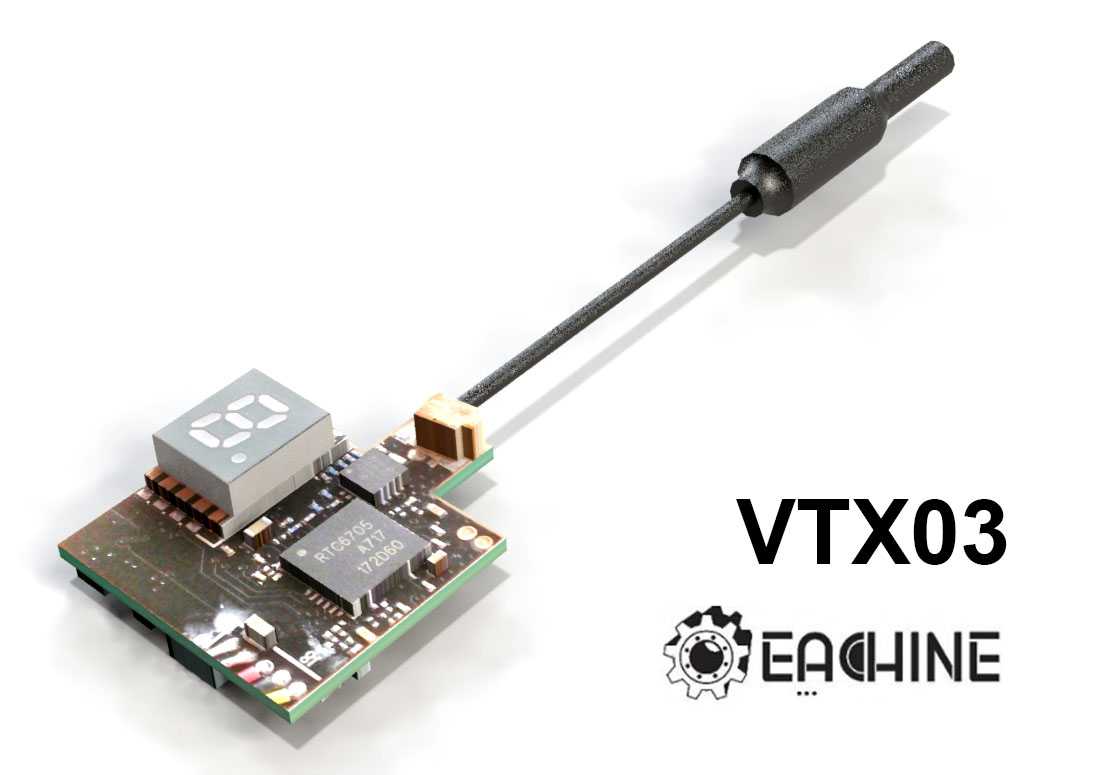

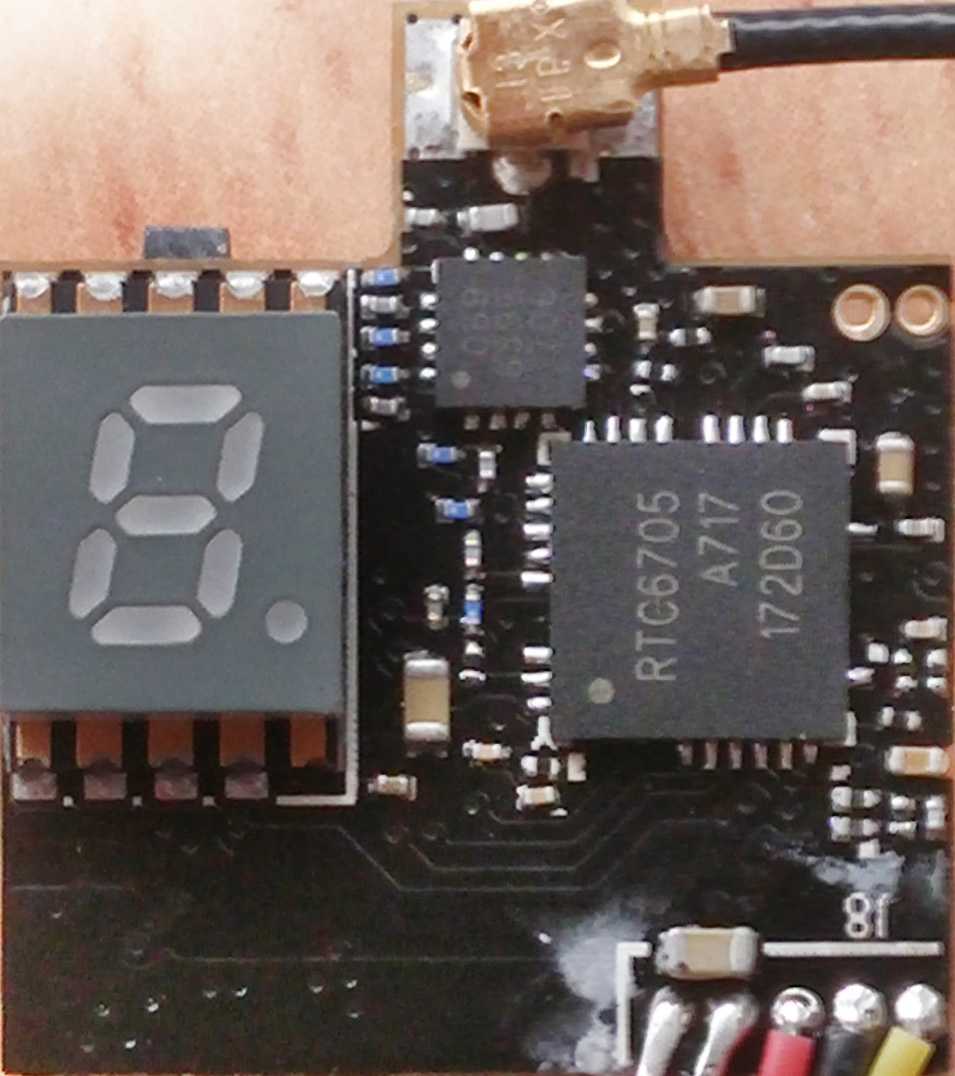

这款图传发射模块是专为FPV穿越机竞速、花式飞行场景打造的核心信号传输部件，在实际飞行作业中承担着将机载摄像头采集的实时画面回传至地面接收端的关键作用，是飞手获取第一视角飞行画面、完成精准操控的核心硬件支撑。从功能特性来看，该模块覆盖72个信号传输频道，支持25mW、50mW、200mW三档功率可调，能够适配不同飞行场景的信号覆盖需求：小功率档位适合室内小场地飞行，可减少同场多机信号干扰；大功率档位可满足户外开阔场地长距离飞行的信号传输要求，保障画面回传的稳定性。模块自带数码管频道显示，飞手可直观查看当前工作频道，搭配实体按键即可快速完成频道切换操作，无需借助额外调试设备，外场调试效率大幅提升。在设计思路上，该模块采用高度集成化的电路板布局，将射频处理电路、功率放大电路、频道控制电路、天线连接座全部整合在一块小型PCB板上，最大化压缩模块整体体积，适配穿越机狭小的机架安装空间，同时减少分体式布线带来的信号损耗与安装复杂度。模块采用棒状全向天线搭配IPEX接口连接，天线出线方向可根据机架安装位置灵活调整，避免与机架上的其他部件产生干涉。从安装边界来看，模块整体采用轻量化设计，PCB板边缘预留了标准安装孔位，可直接通过螺丝固定在穿越机机架的预留安装位上，也可通过双面泡棉胶粘贴固定，适配绝大多数2-5寸穿越机的安装空间；天线长度经过优化，既保证全向信号辐射效果，又不会在飞行过程中触碰螺旋桨引发飞行事故。模块供电电路做了宽电压适配设计，可直接接入穿越机常用的5V供电回路，无需额外加装降压模块，进一步简化整机布线难度。模块表面的核心芯片区域做了屏蔽处理，可减少飞行过程中电机电调工作产生的电磁信号对图传传输的干扰，保障画面回传的清晰度，避免出现横纹、雪花等影响飞行判断的画面问题。
