壁挂式电气控制钣金箱体结构设计

这款钣金箱体主要面向工业现场小型电气控制场景设计，可作为小型设备控制单元、就地操作终端、弱电信号中转箱的承载壳体使用，适配车间生产线旁壁挂安装、小型设备侧边集成安装、公共区域弱电控制节点防护等多种应用场景，能够为内部安装的控制按钮、接线端子、小型信号处理模块提供可靠的物理防护，隔绝生产现场的粉尘、飞溅碎屑与意外触碰风险，保障内部电气元件稳定运行。

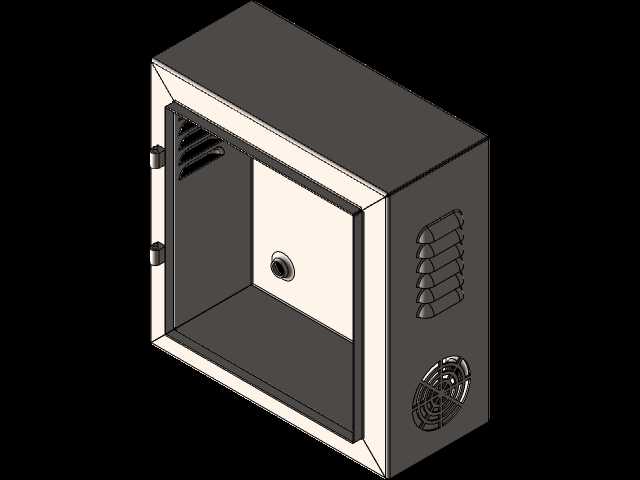

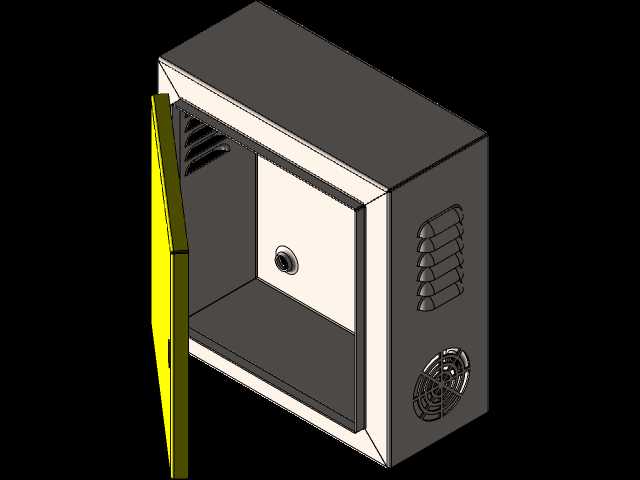

从功能特性来看，箱体采用单开门侧开结构，门体配置两处合页实现顺畅开合，日常检修时可直接开启门体完成内部元件调试与线路整理，无需整体拆卸箱体；门体预留的圆形开孔可安装控制按钮、电源锁或者信号指示灯，满足现场操作与状态指示的需求；箱体侧部设计多组冲压成型的百叶散热格栅，下部预留轴流风扇安装位，可形成下进风、侧出风的散热风道，及时带走内部元件工作产生的热量，避免密闭空间内积热导致元件性能衰减；箱体整体采用钣金折弯拼接工艺成型，所有折边均做压边处理，既提升壳体整体结构强度，也能避免锐边划伤安装与运维人员。

设计过程中充分考虑钣金加工的工艺合理性，所有折弯位置均预留标准折弯余量，避免折弯干涉与板材开裂问题，拼接边采用贴合度更高的折边扣合结构，减少焊接工作量同时提升箱体拼接缝隙的均匀度，提升整体外观一致性；箱体背部预留壁挂安装固定孔位，可直接通过膨胀螺栓固定于墙面或者设备立面，安装时无需额外制作转接支架；内部预留足够的元件安装空间，可适配常规尺寸的导轨式接线端子、小型继电器模块与接线排，同时预留走线间隙方便线路整理与绑扎；门体内侧可粘贴元件标识与线路图纸，方便运维人员快速排查线路问题；箱体闭合后门边与箱体主体贴合紧密，可满足常规工业场景的防尘防护要求，适配多数无强腐蚀、无浸水风险的室内工业安装环境。
