小型单极断路器结构设计方案

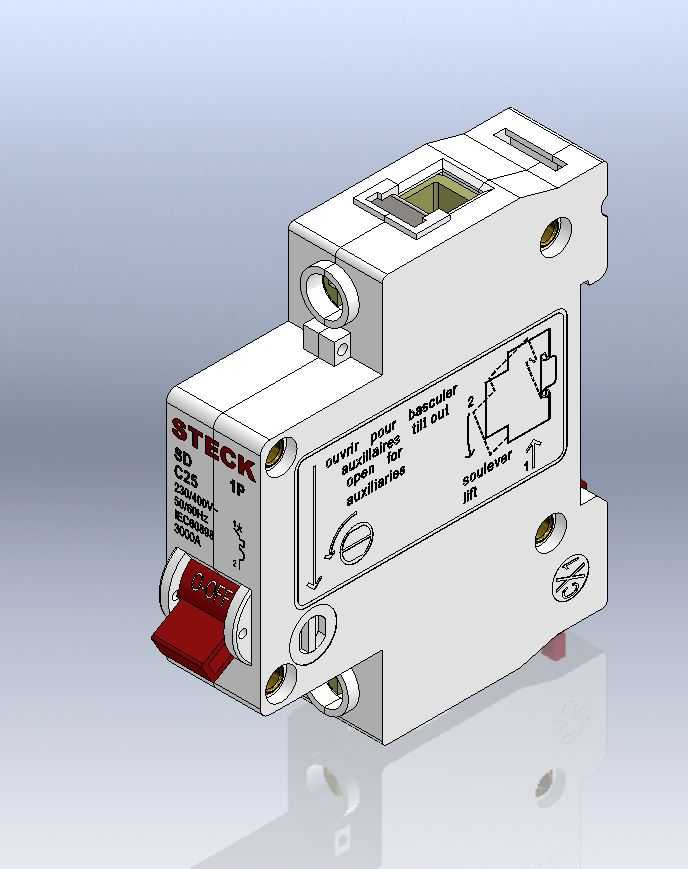

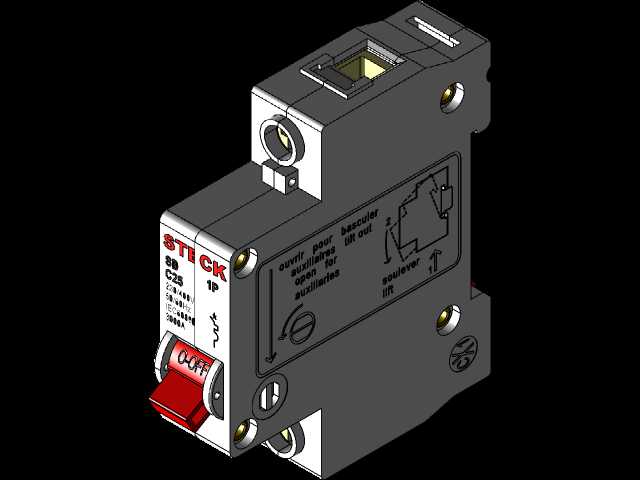

这款小型单极断路器主要应用于民用住宅分户配电、小型商业场所末端回路、工业控制柜二次回路等场景，承担单条相线的过载与短路保护职能，是低压配电系统里用量极大的末端保护器件，日常使用中可手动分合电路完成线路通断操作，当回路出现过载电流、短路故障时能快速脱扣切断电源，避免线路过热起火、用电设备烧毁的风险，也可作为小功率负载的隔离开关使用，为线路检修提供明显的断开点。从功能特性来看，这款产品采用热磁脱扣结构，热脱扣元件匹配线路长期过载的电流发热特性，当回路电流长时间超过额定值时，双金属片受热弯曲推动脱扣机构动作，延时切断电路；磁脱扣部分则针对短路大电流设计，短路瞬间电磁机构快速吸合触发脱扣，分断速度可达毫秒级，能快速限制短路电流对后端设备的冲击。产品正面设置了红色操作手柄，手柄位置清晰指示分合状态，合闸时手柄向上抬至到位位置，分闸或脱扣时手柄向下回落，同时产品表面印刷了清晰的操作指引与脱扣状态标识，运维人员无需额外工具即可直观判断开关工作状态，侧面预留了辅助触点安装位，可扩展信号反馈、远程分闸等附加功能，适配不同场景的智能化配电需求。设计过程中优先考虑了终端配电的安装兼容性，整体外形采用标准模数化宽度设计，匹配通用DIN导轨的安装尺寸，可直接卡装在标准配电箱的导轨上，无需额外定制安装支架，进出线端的接线端子位置、螺丝紧固扭矩都符合行业通用规范，适配常规截面积的铜芯导线接入，安装时无需对现有配电箱做结构改造。产品的外壳采用高阻燃耐冲击的绝缘材料，壳体接缝处做了防触电防护设计，接线端子外部带有防护挡板，避免操作时误触带电部位，内部灭弧室采用多栅格结构，分断故障电流时能快速切割拉长电弧，让电弧快速冷却熄灭，避免电弧外喷引发安全隐患，各功能部件的布局紧凑合理，在有限的模数宽度内合理排布脱扣机构、触头系统、灭弧室、接线端子，既保证了机构动作的可靠性，也控制了整体体积，让配电箱内的回路排布可以更密集，节省配电柜体的安装空间。安装边界方面，产品上下方预留了足够的接线操作空间，相邻安装的同规格断路器之间无需额外预留间隙，多台并排安装时不会互相干扰操作，导轨卡装结构带有防脱卡扣，卡装后不会因振动、导线拉扯出现松脱移位，进出线方向支持上下两种接线方式，适配不同配电箱的走线布局需求。
