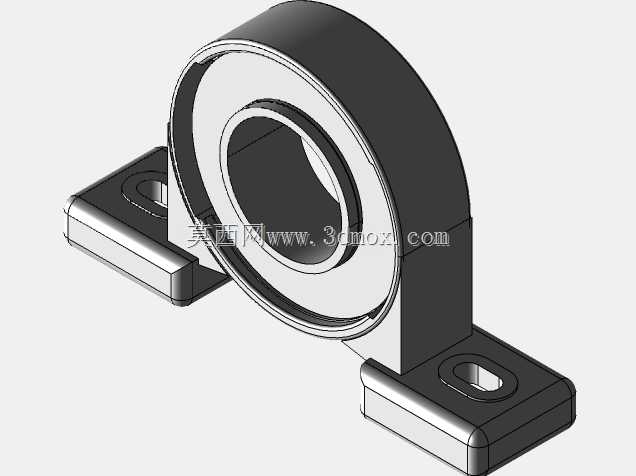

带立式安装底座的立式带座轴承组件

　　该带立式安装底座的轴承支撑组件，在散料输送、碎煤给料这类连续作业工况里属于十分常见的传动支撑部件，多数长距离带式输送机、碎煤机进料端的托辊传动轴、从动辊轴端，都会选用这类一体式带座轴承来完成转轴的径向承载与定位。从现场使用逻辑来看，这类部件不需要额外拼接轴承座与轴承外圈的配合结构，出厂前就完成了轴承内圈、滚动体、外圈与铸造型支座的预装，现场装配时只需要将支座底板的两个长腰型孔对准机架预设的安装螺柱，穿入紧固件锁紧即可完成固定，腰型孔的预留余量也给轴系同轴度调整留出了微调空间，避免多组支撑座安装时出现轴系别劲、轴承偏磨的问题。

　　从结构设计思路上拆解，该组件的支座采用两侧对称延伸的平底安装脚，承载底板做了加厚处理，安装脚的转角位置做了圆角过渡，避免铸件在交变载荷下出现应力集中开裂；支座上部的半圆包容腔体完整包裹轴承外圈的绝大部分圆柱面，相比剖分式轴承座，一体式立式座的同轴度精度更高，轴承外圈不会出现配合错位，能更好承受输送带张紧带来的径向载荷，同时可以抵消少量运行中产生的轴向窜动力。轴承部分采用标准深沟球轴承的构型，内圈通孔用于穿装传动轴，两端的密封结构可以阻挡输送现场的煤尘、细碎矿粉进入滚动体滚道，在碎煤机周边多粉尘、偶尔有淋水的工况下，能大幅延长轴承的润滑脂留存周期，减少日常运维的加注频次。

　　做三维结构设计时，需要优先核对安装边界尺寸：首先是底板的总长度、两个安装孔的中心距，要和现场输送机机架的预留安装位匹配；其次是轴承内孔的公称直径，必须和待支撑的传动轴轴径形成过渡配合，轴肩的定位高度要贴合轴承内圈端面，避免轴运转时出现轴向窜动；支座总高度要保证转轴安装后，输送带的工作面标高符合整机布设要求，支座两侧的安装脚宽度不能超出机架钢梁的顶面宽度，防止紧固件锁紧时出现支座悬空。这类支撑件在选型建模时，还要预留轴承外圈和支座腔体的配合公差，建模阶段把密封端盖、注油孔的细节完整还原，后续出工程图时可以直接导出安装尺寸，指导现场机架的开孔与焊接定位，避免装配阶段出现孔位不对、支撑高度偏差导致的输送带跑偏问题。
