搭载NACA0018翼型的垂直轴风力发电装置

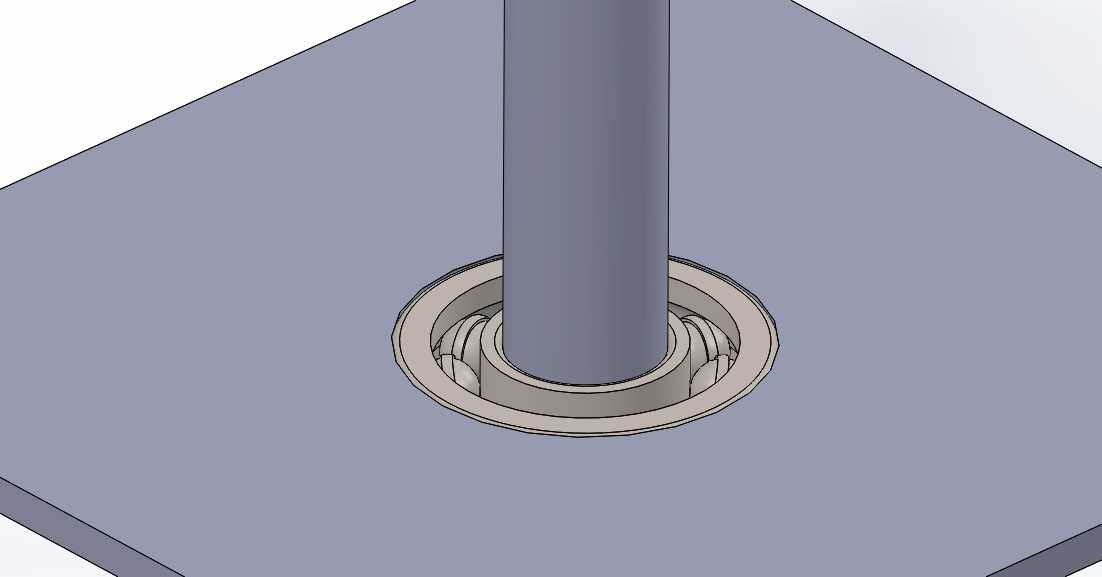

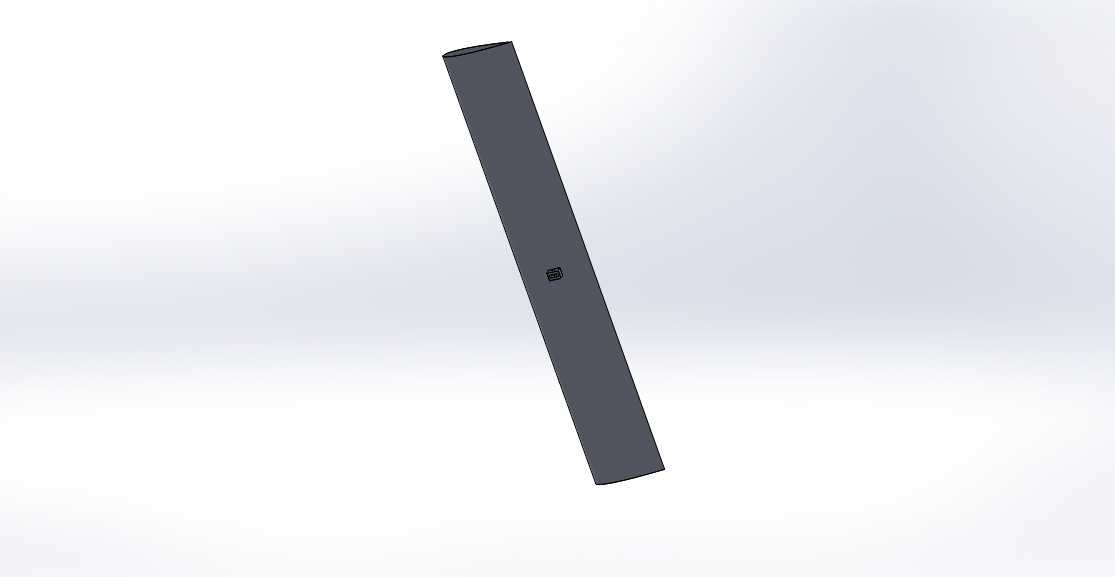

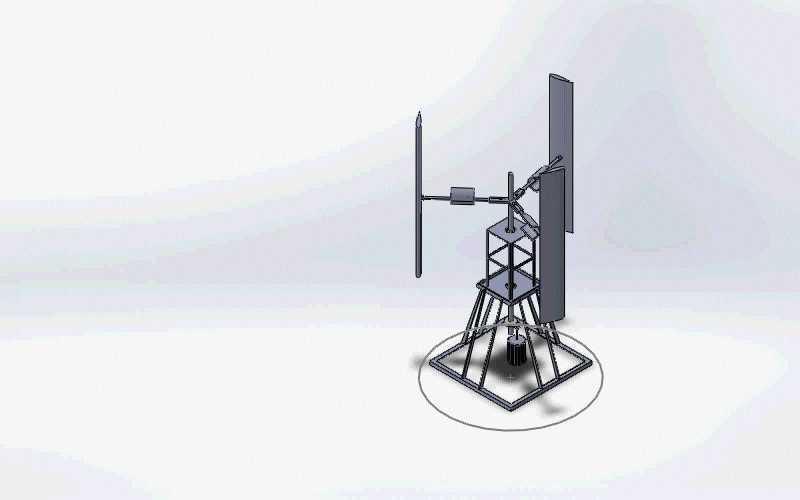

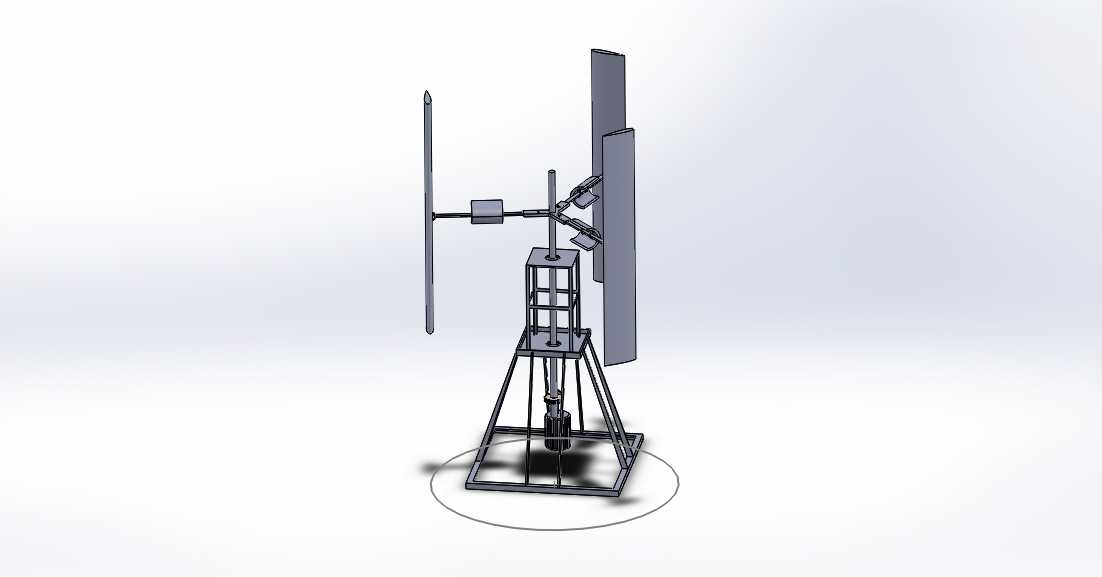

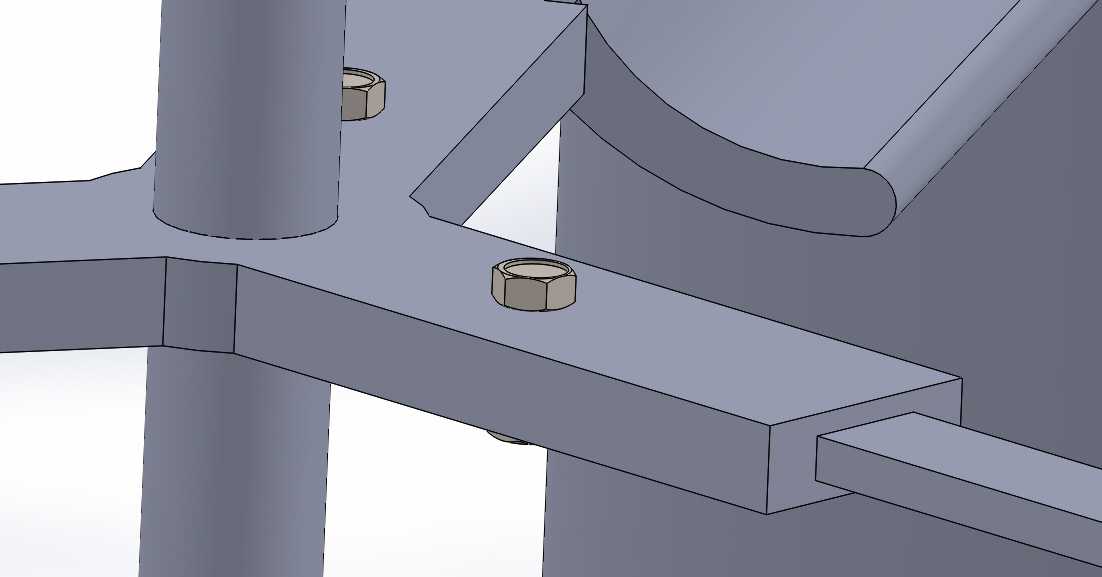

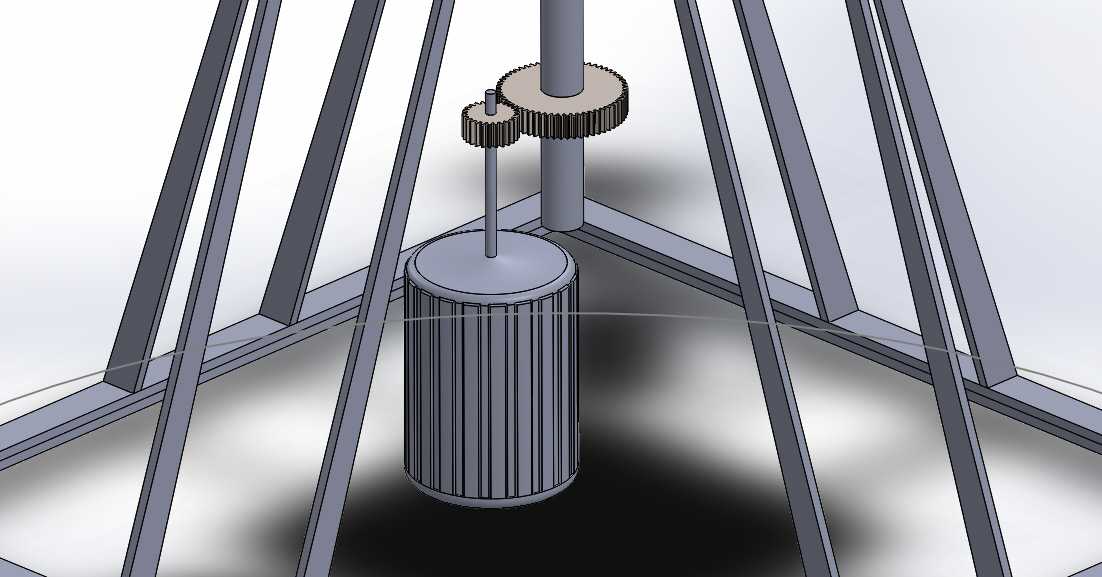

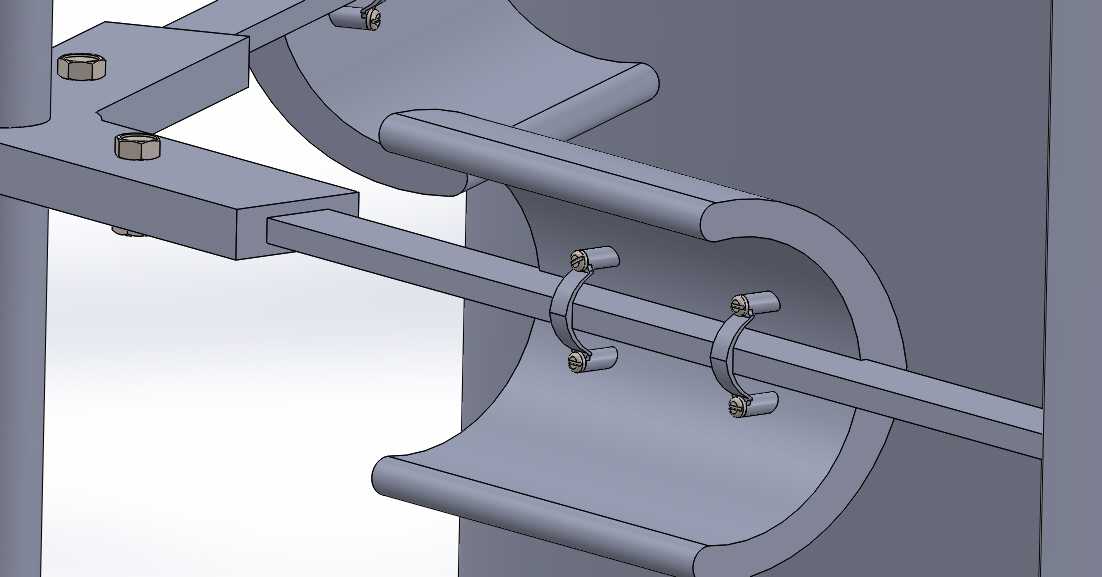

这款垂直轴风力涡轮装置主要面向分布式离网供电场景设计，可适配偏远山区户用供电、海岛小型基站供电、野外监测站点补能、城市建筑楼宇分布式微风电系统等应用场景，相比传统水平轴风机，它无需对风偏航机构，在风向多变的复杂风场环境下具备更稳定的发电效率，同时运行噪音更低，对周边环境的影响更小，适合在人口相对密集的城区周边、地形复杂的山地丘陵区域部署使用。设备核心功能是将流经翼面的风能通过转矩传递转化为旋转机械能，最终带动发电组件输出电能，整套结构采用垂直轴布局，发电与传动组件全部布置在机架下部位置，大幅降低了设备整体重心，提升了运行过程的结构稳定性，也降低了后期运维的作业难度，无需高空作业即可完成核心部件的检修与更换。设计过程中选用NACA0018对称翼型作为叶片的基础翼型，这类翼型在不同攻角下都具备稳定的升阻比特性，能够有效降低叶片在旋转过程中的气动噪声，同时提升低风速下的启动性能，让设备在风速较低的区域也能顺利启动运行；叶片通过对称式双支撑摇臂结构与中心主轴连接，连接位置设置了可调节的铰接结构，可根据实际部署区域的常年风况调整叶片安装角度，优化不同风速区间下的风能捕获效率；中心传动段设置了多组轴承支撑结构，可抵消叶片旋转过程中产生的径向载荷，降低主轴运转过程中的晃动量，提升整套传动结构的使用寿命。底部支撑采用桁架式塔架结构，通过三角形稳定结构提升机架的抗风载能力，可抵御强风天气下的侧向载荷冲击，塔架底部预留了标准安装法兰接口，可直接与混凝土预制基础通过螺栓连接固定，安装边界适配常规的小型风电设备基础尺寸，无需对安装场地做特殊改造；整套设备的旋转部件全部做了防护处理，叶片边缘做了钝化处理避免运行过程中造成意外伤害，外露的传动部件设置了防护外壳，可阻挡雨水、沙尘进入传动结构内部，适配户外长期露天运行的使用需求。
