3D打印仿生机械假肢手部结构

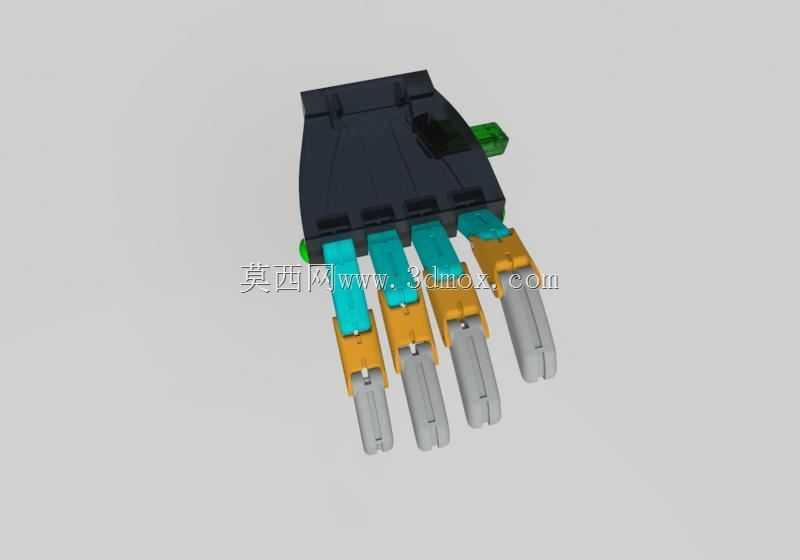

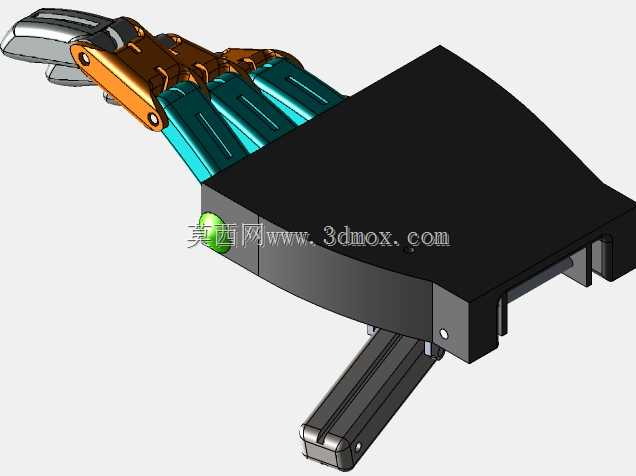

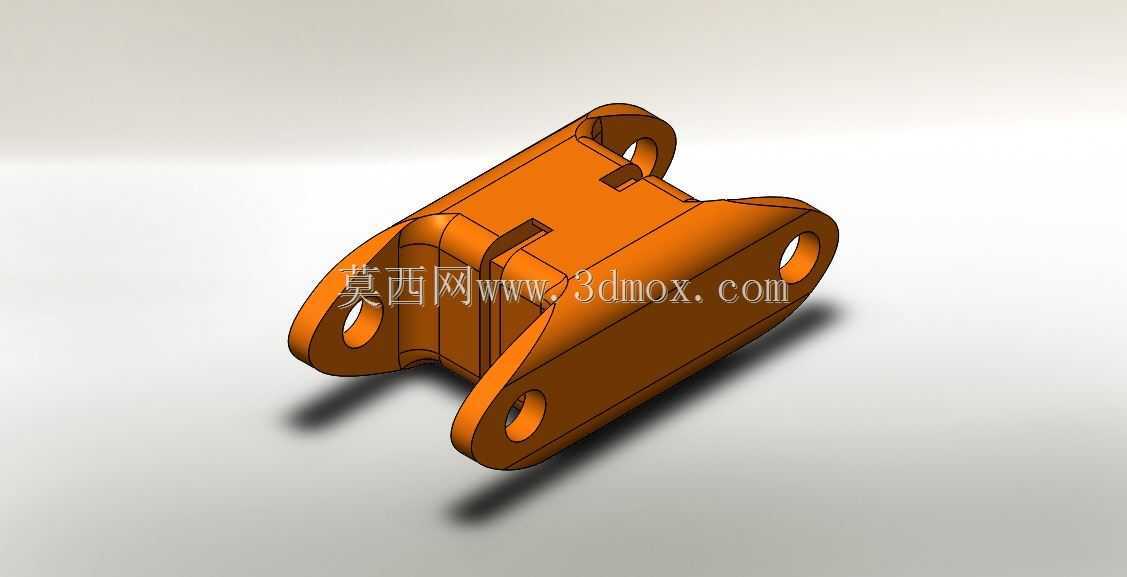

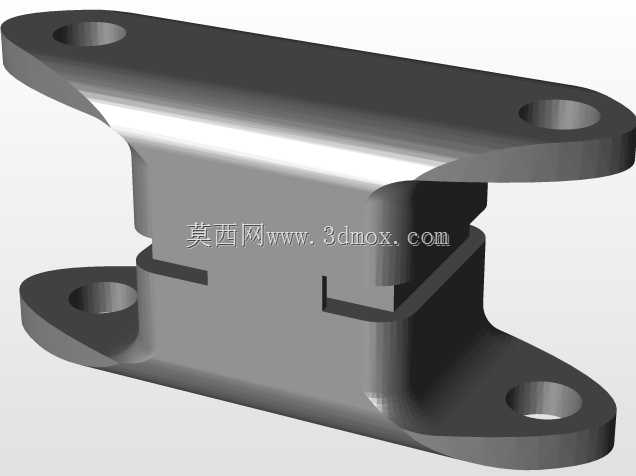

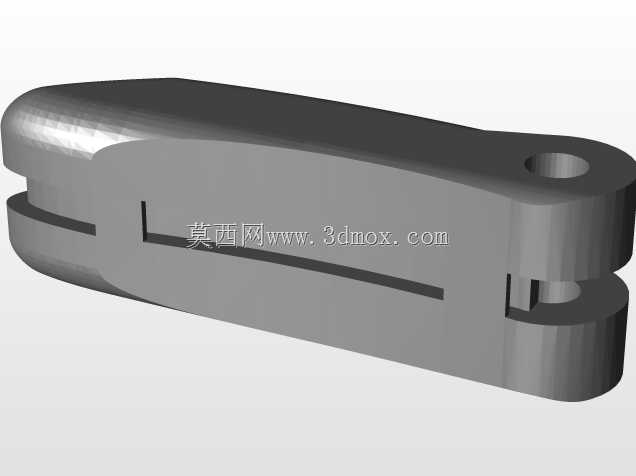

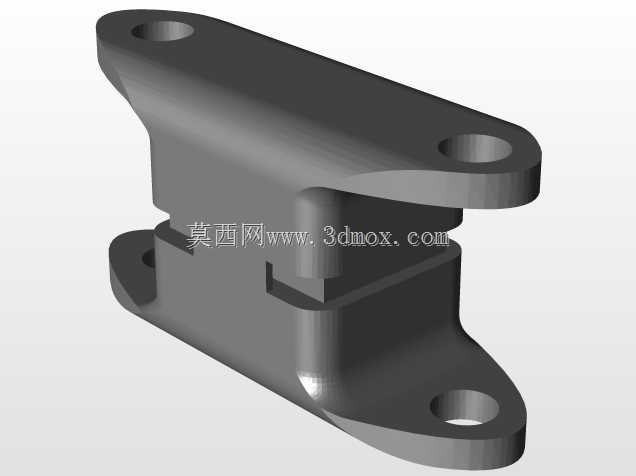

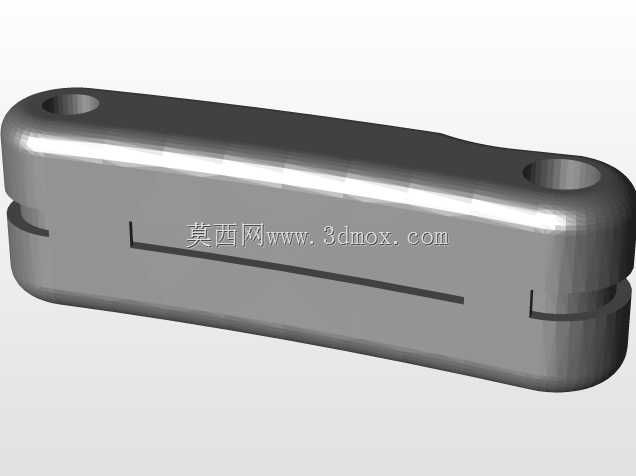

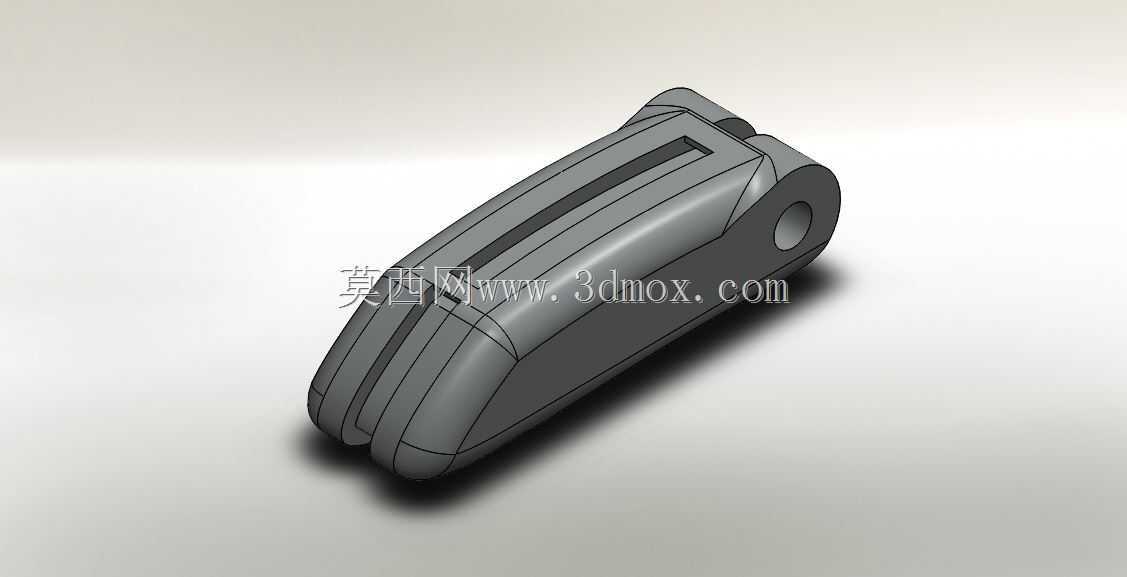

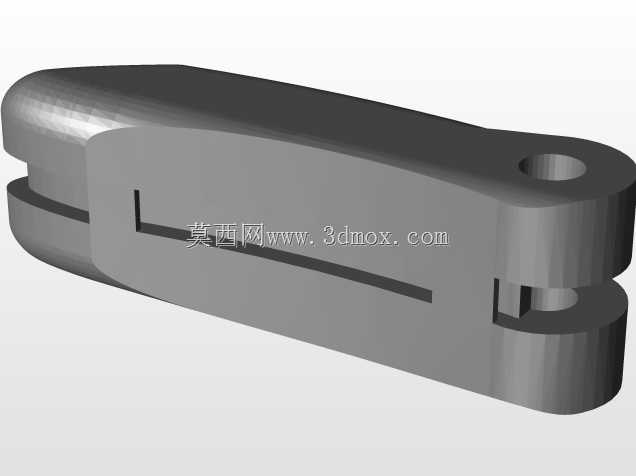

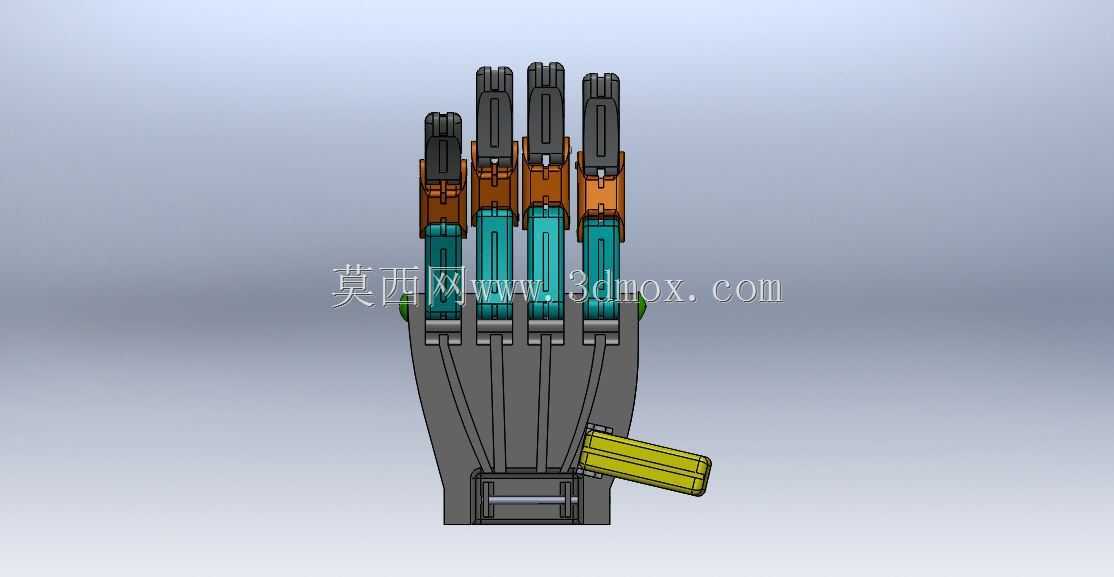

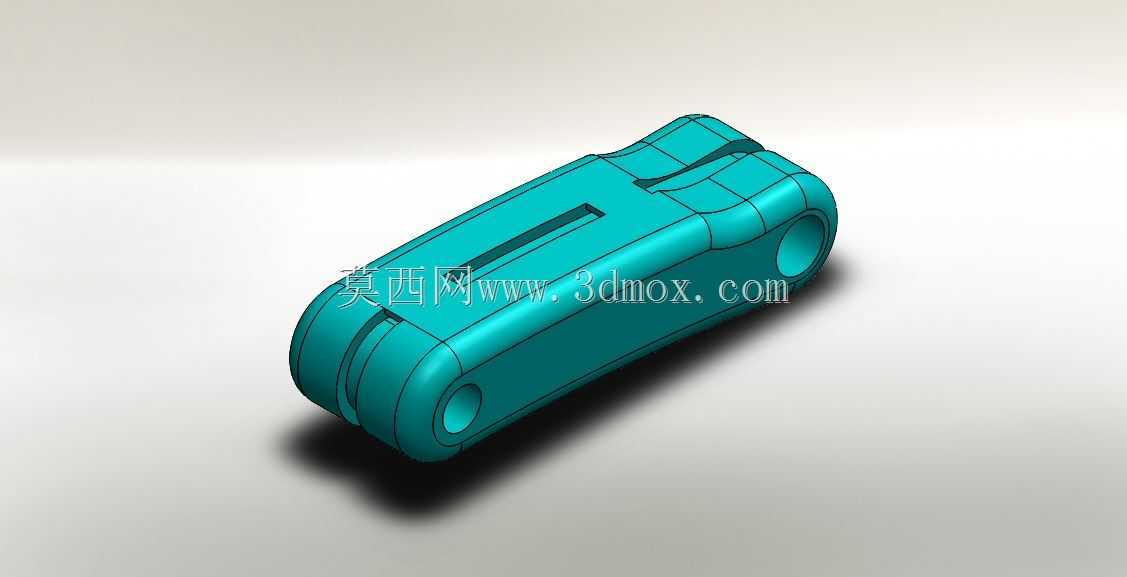

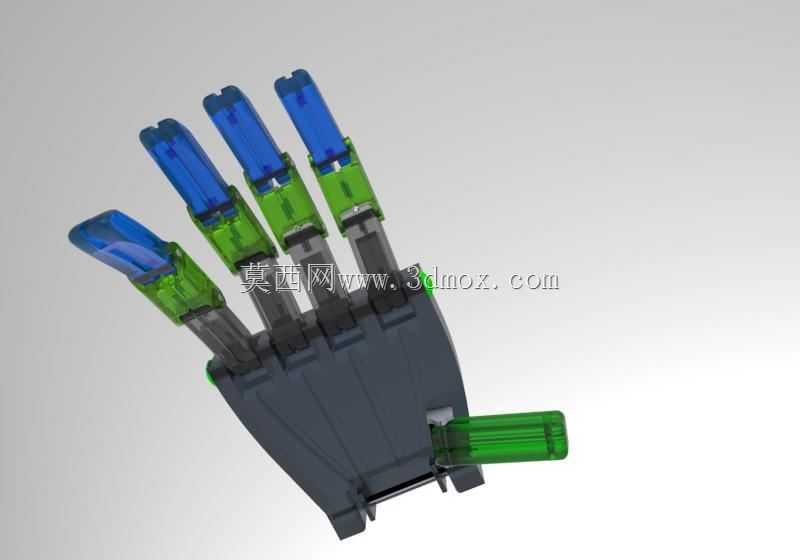

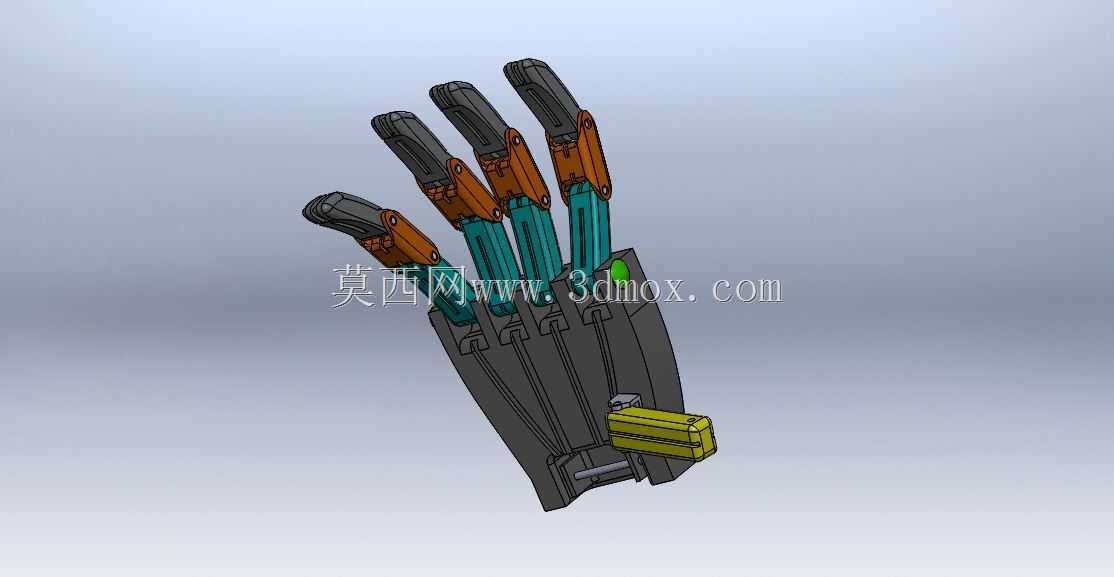

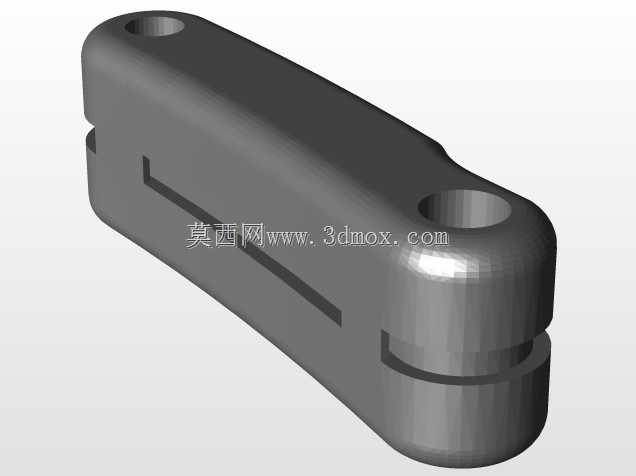

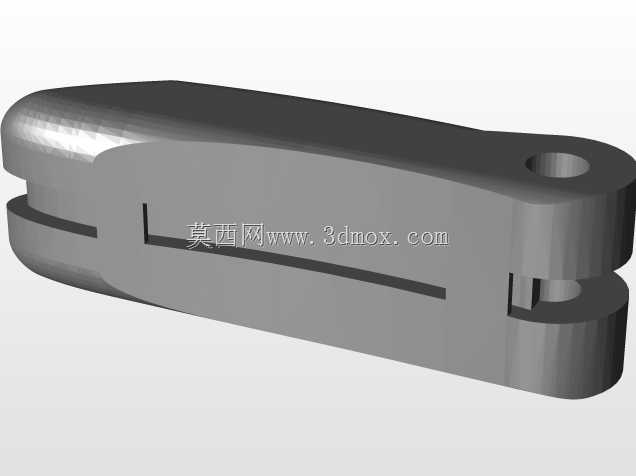

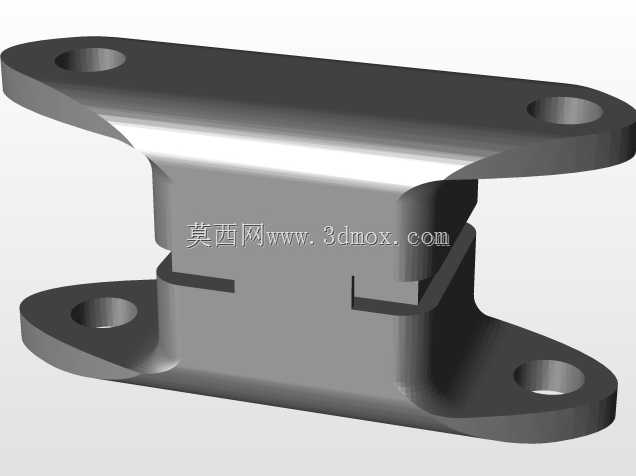

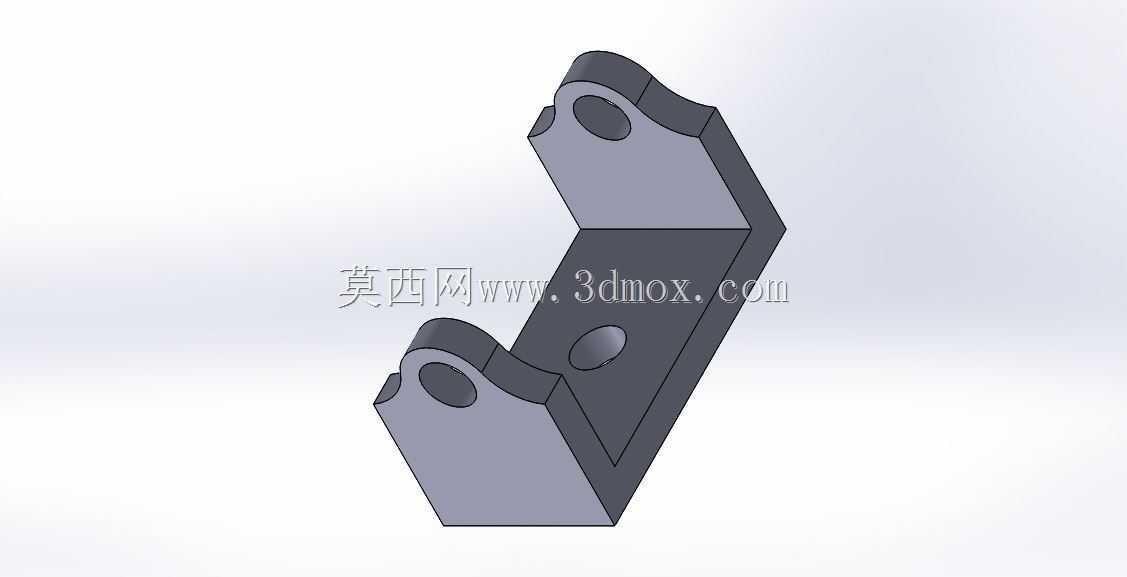

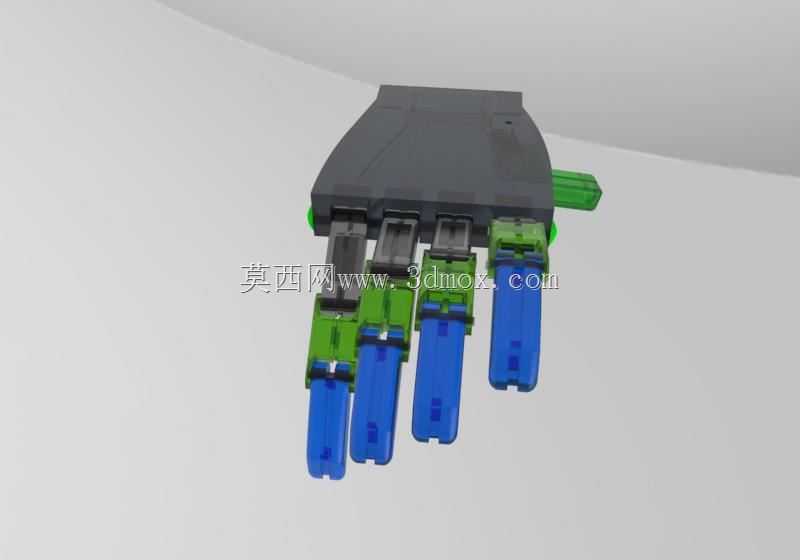

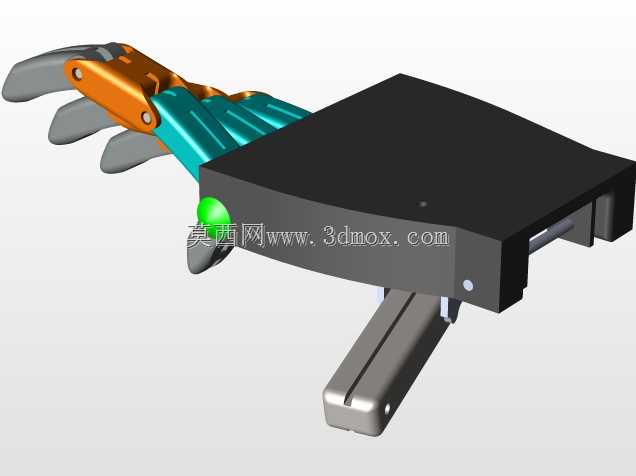

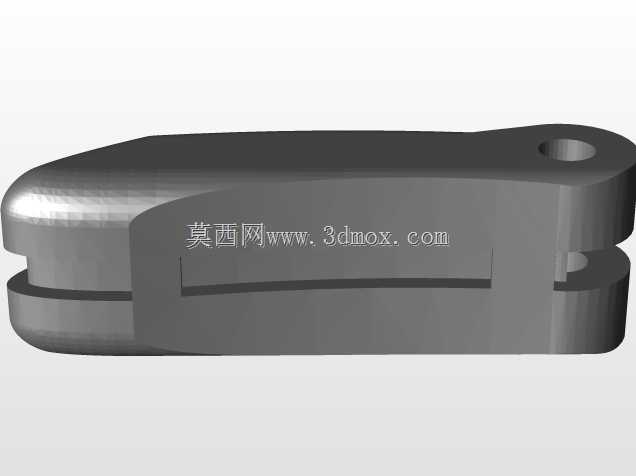

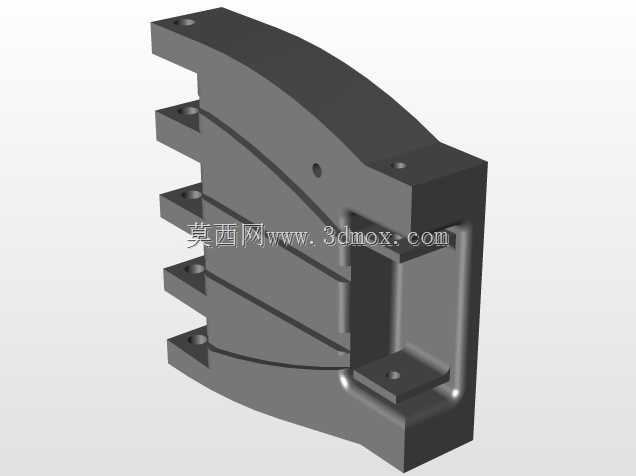

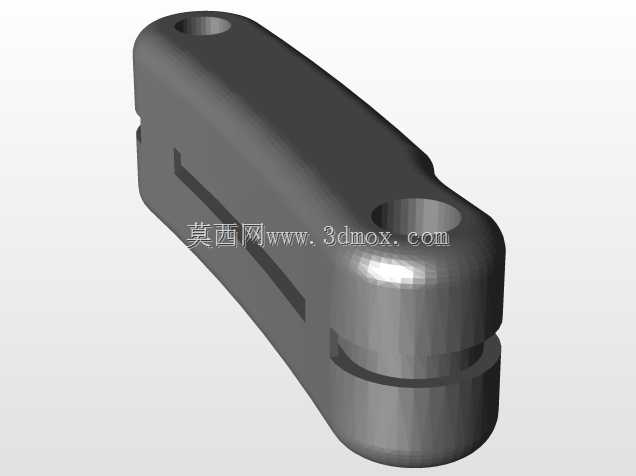

这款仿生机械假肢手部结构，主要面向肢体缺失人群的日常动作辅助场景，同时也可作为机械原理教学、仿生机器人研发的验证载体，适配前臂截肢用户的残端连接需求，也能搭载在小型人形机械臂末端作为执行端使用。从实际用途来看，该结构可实现手指的弯曲、伸展动作，能够完成抓握水杯、拾取小件物品、握持简易工具等日常基础动作，相比传统定制假肢，3D打印的制作方式大幅降低了制造成本与生产周期，更便于根据不同用户的残端尺寸、手掌大小做个性化适配调整。功能特性上，五根手指采用模块化分段设计，每根手指分为指根、指中、指尖三个铰接段，指节间通过销轴连接，内置弹性复位结构，驱动端可外接舵机等动力元件，搭配开源控制板即可实现动作的程序化控制，拇指额外设置了侧向摆动的自由度，能够配合其余四指完成对掌动作，大幅提升抓握的稳定性与适配性，可适配不同形状、不同尺寸的被抓取物体。设计思路层面，整体采用轻量化的分体拼接结构，所有部件均做了3D打印工艺适配，壁厚均匀控制在1.5-2mm之间，无复杂支撑结构，普通FDM3D打印机即可完成全部部件的打印生产，无需额外的复杂机加工工序；指节的铰接位置预留了标准的销轴安装孔，用户可根据手头的耗材情况选用金属销轴或者打印销轴完成装配，指腹位置做了防滑纹理设计，提升抓取物体时的摩擦力，避免物品滑落。外形尺寸与安装边界上，整体手掌大小与成年男性手掌尺寸接近，总长度约180mm，手掌根部预留了标准的连接法兰接口，可直接对接常规的假肢接受腔，也可通过转接法兰连接到不同规格的机械臂末端，整体重量控制在150g以内，长时间佩戴也不会给残端造成过大的负重压力，各手指的活动角度经过反复调试，弯曲角度可达90度以上，完全覆盖日常抓握动作的角度需求，各运动部件之间预留了0.2mm的装配间隙，打印完成后无需大量打磨即可顺畅装配，活动无卡顿。
