电子PCB板焊接组装承载定位工装

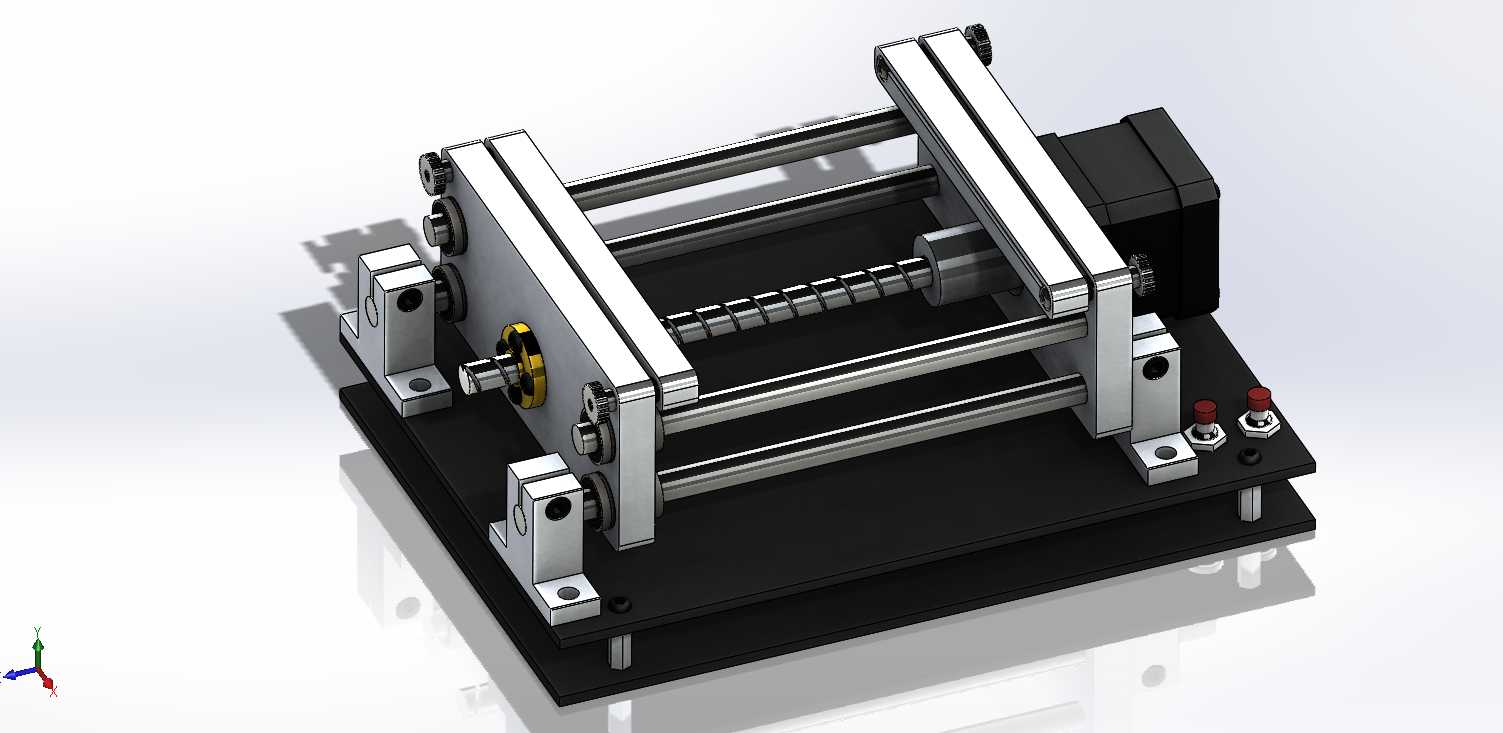

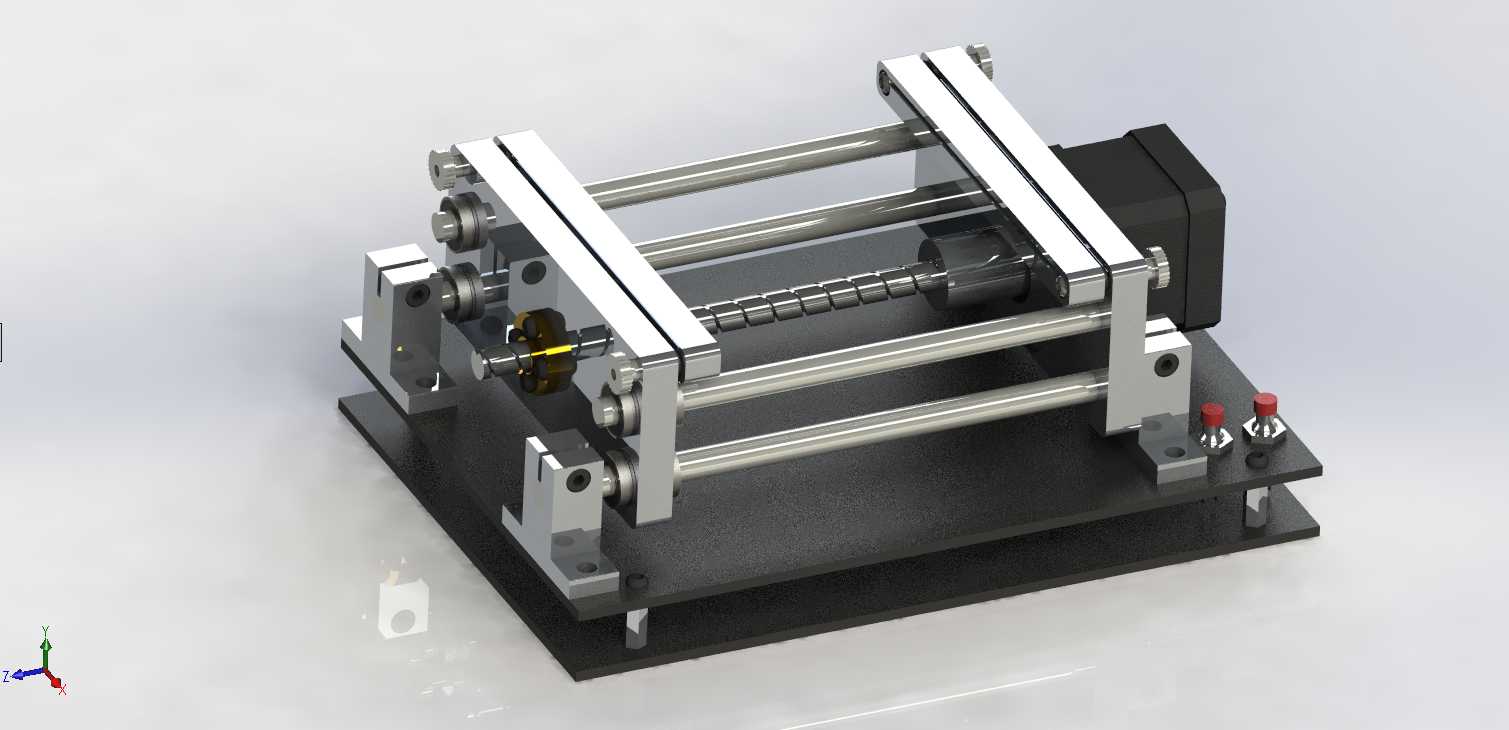

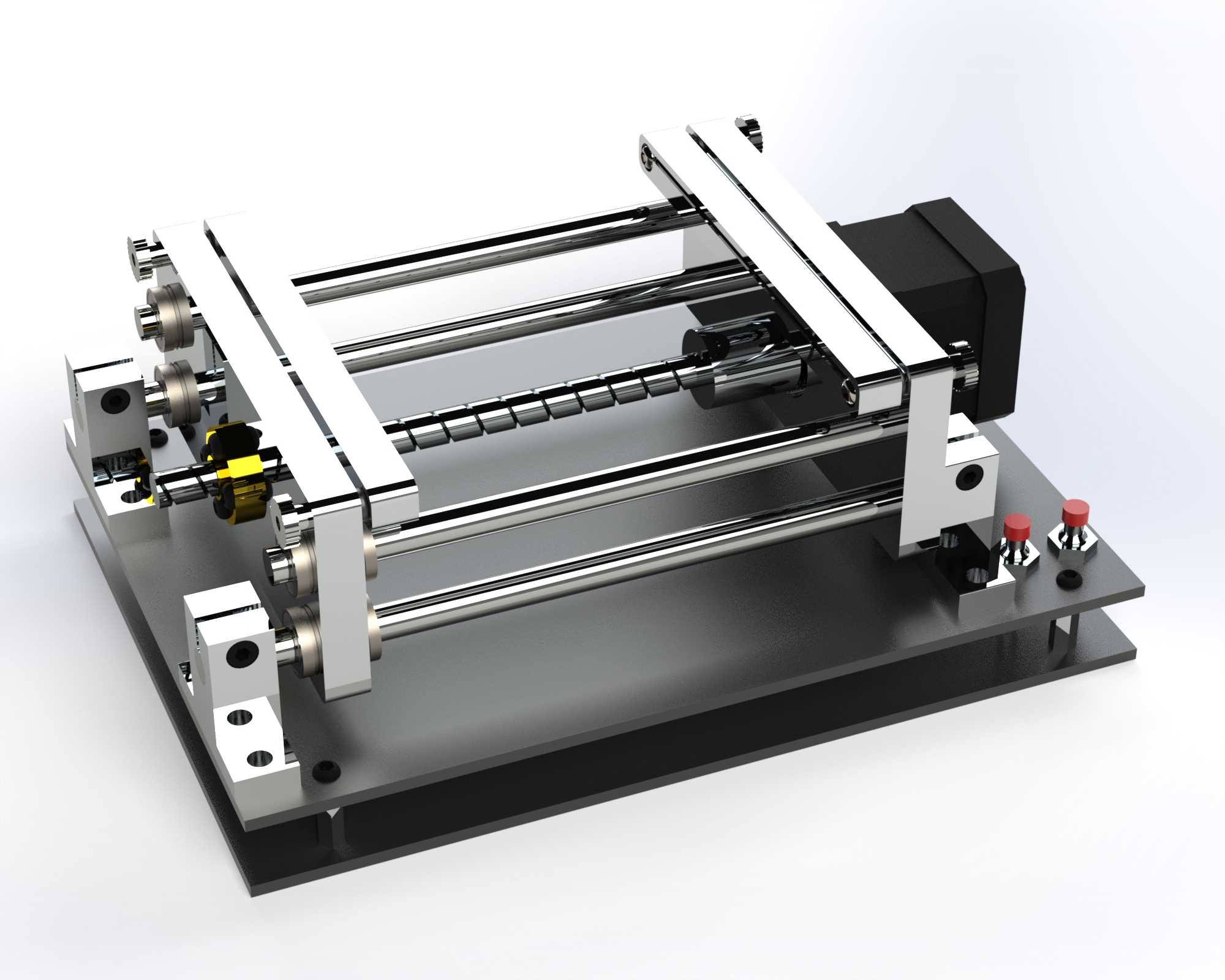

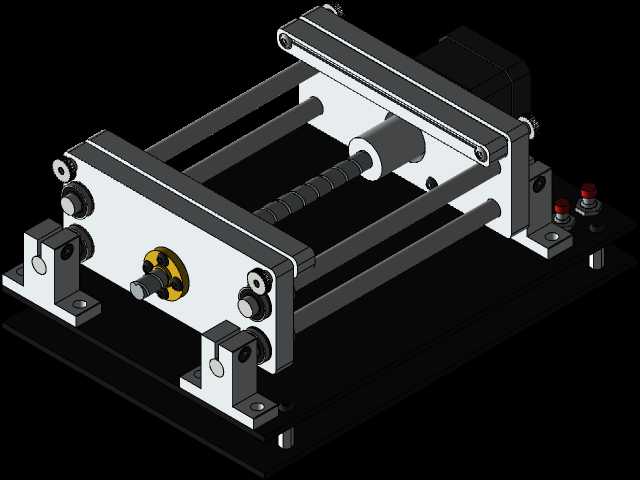

这款PCB安装承载工装，主要面向电子制造领域的电路板组装、焊接、元器件插件等生产工位设计，适配中小批量多规格PCB板的生产加工场景，可替代传统简易工装架，解决不同尺寸PCB在作业过程中定位偏移、夹持不稳、操作空间受限的常见问题，广泛适用于电子加工厂的手工焊接工位、小批量试产线、元器件返修工位以及教学实训场景下的电路板操作需求。工装整体采用卧式双层导轨布局，底部为整块平整金属安装底板，可直接通过底板预留的安装孔固定在工作台面，也可适配流水线工位的快速装夹需求，安装边界规整，无需额外改造现有工位台面即可完成部署。核心传动部分采用精密滚珠丝杆搭配线性光轴导轨的组合，手动调节即可实现两侧夹持横梁的同步对中移动，调节过程顺滑无卡滞，夹持间距可根据PCB板的实际宽度无级调整，适配不同长宽尺寸的电路板装夹需求，两侧夹持边采用带缓冲的压接结构，装夹时不会刮伤PCB板边的镀层与线路，同时能保证电路板在焊接、插件作业过程中不会出现移位翘边。工装尾部搭载驱动调节组件，可实现夹持宽度的快速调整与锁紧，前端预留充足的操作空间，作业人员可从正面、侧面多角度接触PCB板面，方便完成直插元件插接、贴片元件手工焊接、引脚修剪、焊点检测等多道工序操作，台面上预留的两个控制按钮安装位，可根据实际生产需求扩展加装气动压紧、到位检测等附加功能，无需对工装主体进行二次打孔改造。设计过程中充分考虑了电子组装工位的操作习惯，整体结构重心偏低，安装后稳定性强，所有传动部件均做了防松处理，长期反复调节也不会出现间隙过大、定位精度下降的问题，导轨与丝杆部分预留了润滑维护空间，日常保养操作简便，金属主体结构防静电、耐高温，可适配焊接过程中的高温环境，不会因为烙铁余温出现结构变形，能够长期稳定承载电路板完成各道组装工序，有效提升电子组装环节的作业效率，降低电路板装夹不当导致的板件损伤、焊接错位等不良问题。
