封闭式开关电源供电模块结构设计

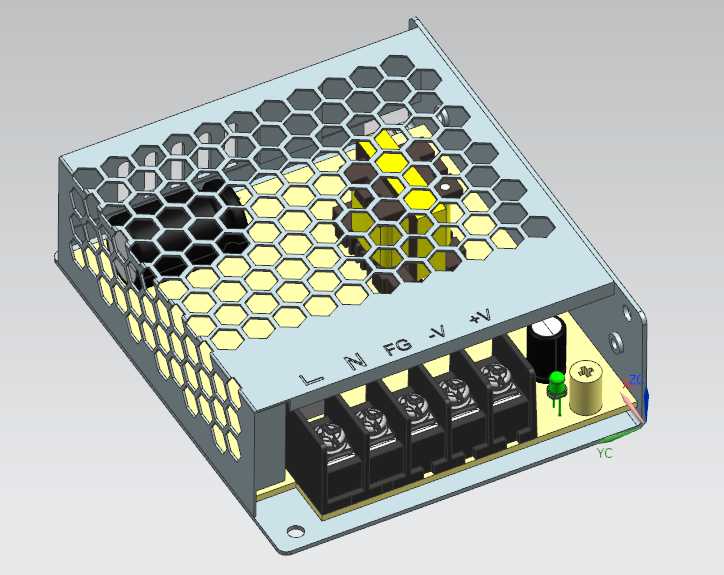

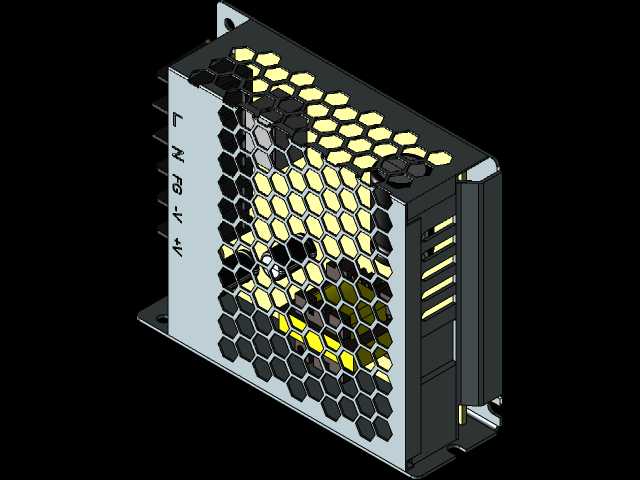

这款封闭式开关电源是工业低压直流供电场景的核心转换部件，广泛应用于工业控制柜内部供电、小型自动化设备直流馈电、LED照明驱动、工控传感模块供电、民用电子设备稳压供电等场景，能够将输入端的工频交流市电转换为稳定的低压直流输出，为后端负载提供持续可靠的电力供给。产品采用全封闭金属外壳结构设计，上盖冲压成型六边形蜂窝散热孔阵，既能够保证内部功率器件工作时的热量自然散出，又可以阻挡外界灰尘、金属碎屑、小型杂物落入电源内部，避免异物造成的电路短路故障，同时金属外壳具备良好的电磁屏蔽效果，能够降低电源自身开关工作产生的电磁辐射对外围精密工控器件的信号干扰，也可阻挡外界电磁杂波对电源转换电路的影响。接线端采用栅栏式接线端子排布，从左至右依次设置火线、零线、接地、直流负极、直流正极接线位，每个端子配备独立的压线螺丝，接线时无需焊接，仅需将剥好的导线插入端子孔后拧紧螺丝即可完成接线，接地端子直接与金属外壳连通，可在设备发生漏电故障时将故障电流导入接地端，保障操作人员与后端设备的用电安全。内部布局遵循强弱电分离的设计思路，输入端的整流滤波器件、功率变换器件、输出端的整流滤波器件沿壳体长度方向有序排布，高压区域与低压输出区域预留足够的电气安全间隙，电解电容、功率变压器、整流桥等发热器件靠近散热孔区域布置，最大化利用自然对流带走工作热量，降低器件长期工作的温升，提升产品整体使用寿命。外形采用紧凑型薄款长方体设计，壳体底部预留两个对称的安装固定孔，可直接通过螺丝固定在设备机箱的安装平面上，安装边界适配常规小型工控设备的内部安装空间，接线端全部布置在壳体同一侧，方便现场布线时统一整理走线，减少线缆弯折半径，降低布线施工难度。外壳侧边同样布置长条状通风孔，与上盖的蜂窝孔形成上下贯通的散热风道，在封闭安装的狭小机箱空间内也能形成有效空气对流，保证电源在额定负载下长期稳定工作，不会因热量堆积触发过温保护。
