LRS-75系列开关电源三维结构设计

这款LRS-75系列开关电源是工业供电场景中应用极为广泛的小功率直流供电单元，常见于工业自动化控制柜、小型工控设备、通讯基站辅助供电、LED驱动配套、低压测控装置等场景，能够将输入端的交流市电转换为稳定的低压直流输出，为后端的用电负载提供持续可靠的电力供给。在实际使用中，这类电源往往安装在电控柜内部的安装导轨或者设备底板上，需要适配紧凑的柜内安装空间，同时要满足长时间连续运行的散热需求，因此在结构设计上做了多维度的考量。

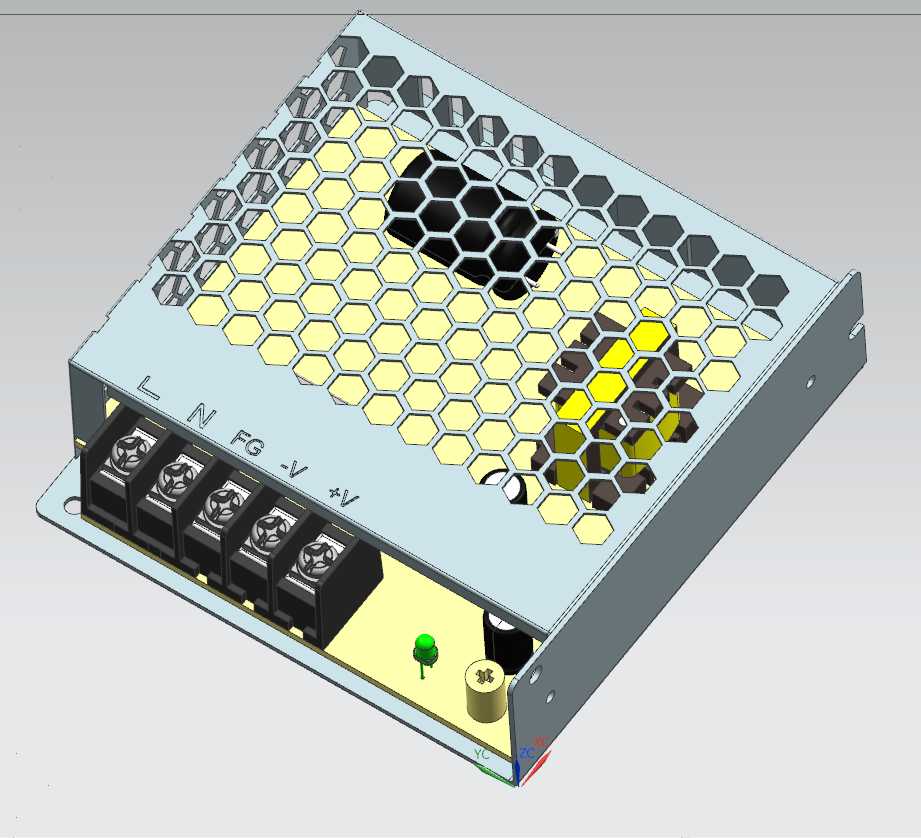

从功能特性来看，该电源输入端设置了明确的L、N、FG接线端子，分别对应火线、零线与接地保护端，输出端区分-V与+v接线位，能够避免现场接线时的极性错接问题，端子采用螺丝压接的接线方式，接线牢固不易松脱，能够适配工业现场多震动的使用环境。外壳采用金属薄板折弯成型，顶面设计了密集的六边形蜂窝通风孔，这种开孔结构在保证外壳结构强度的同时，能够最大化通风散热面积，让电源内部工作时产生的热量可以快速通过开孔散出，避免内部元器件积热导致的性能衰减或者寿命缩短。

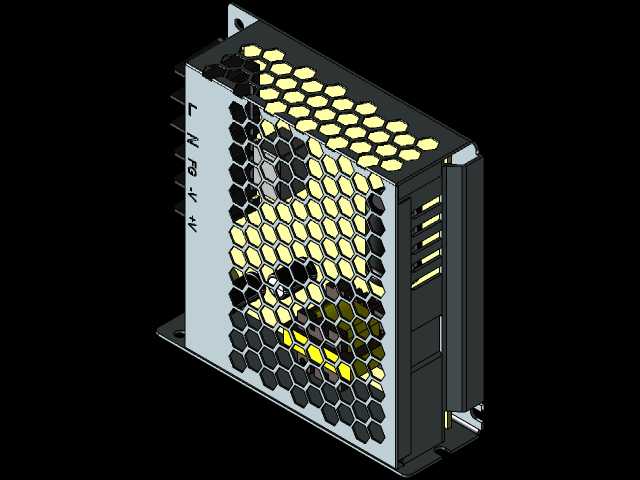

设计思路上，整体结构采用模块化布局，内部的电解电容、变压器、功率器件等核心元器件按照电路走向有序排布，既预留了足够的电气安全间隙，也尽可能压缩了整体外形体积，适配小空间安装需求。外壳的侧边设置了带安装孔的固定折边，安装时可以通过螺丝直接固定在设备的安装平面上，安装孔位的间距符合行业通用的安装尺寸规范，能够直接替换同功率等级的同类型电源产品，无需重新改动安装位的开孔设计。接线端全部布置在电源的同一侧，方便现场施工时统一走线整理，外露的端子部分没有尖锐边角，能够避免接线作业时划伤操作人员。外壳表面做了防锈喷涂处理，能够适应工业现场多粉尘、轻微潮湿的使用环境，延长产品的整体使用寿命。
