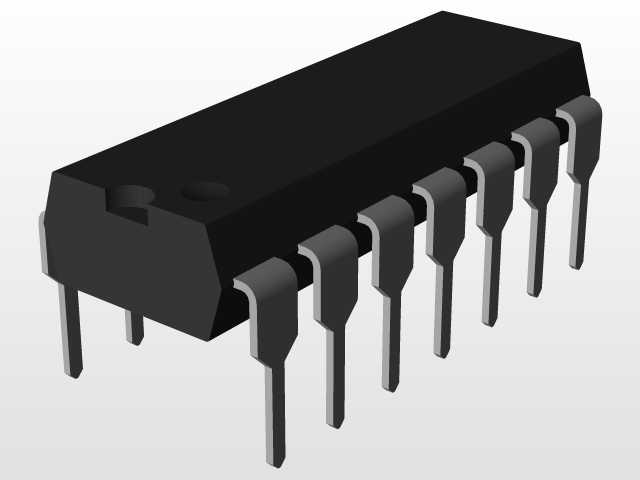

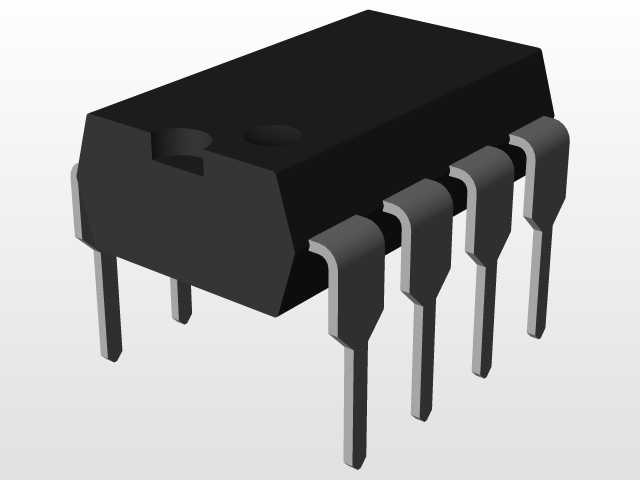

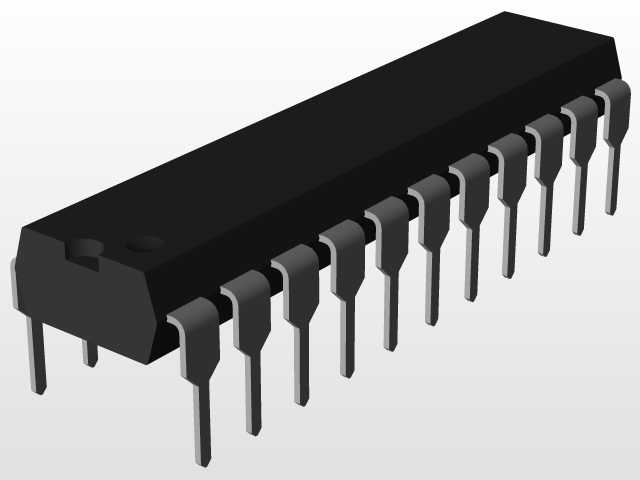

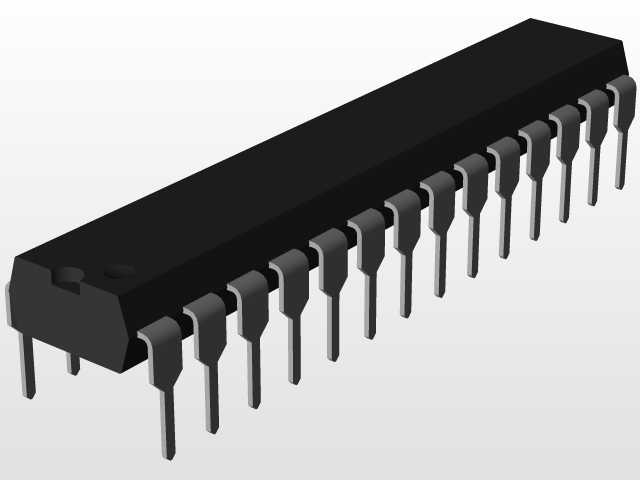

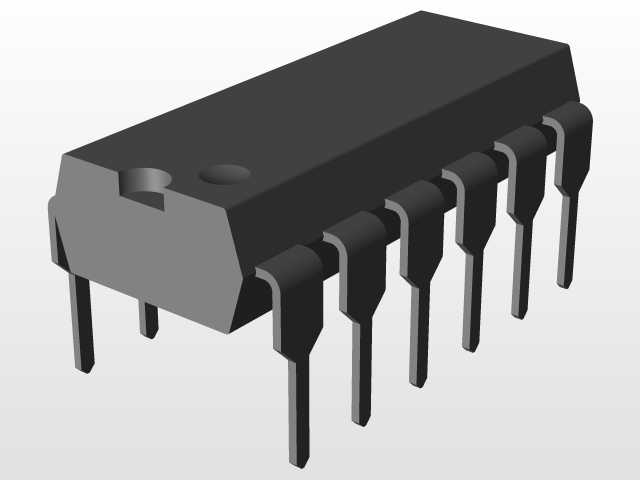

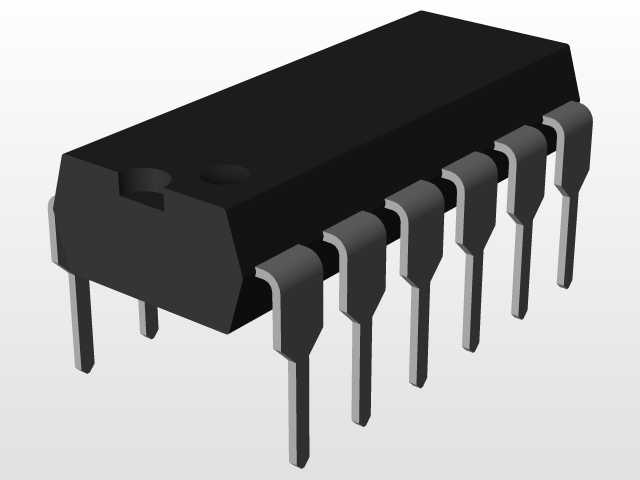

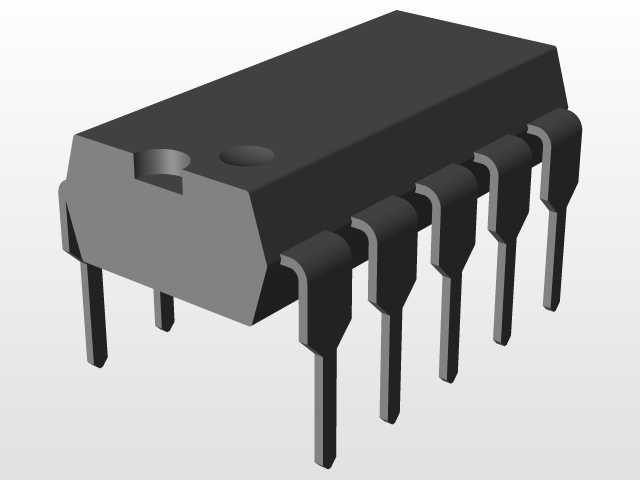

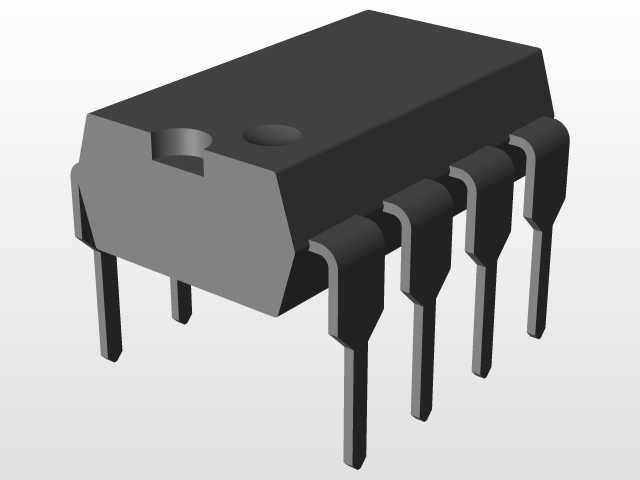

2.54mm间距直插式IC封装系列三维模型

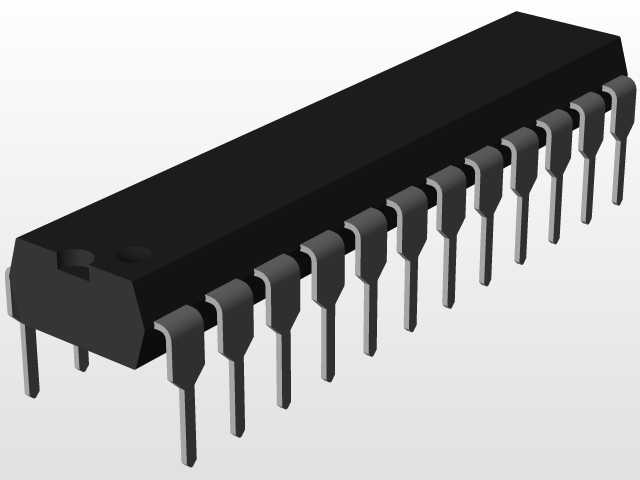

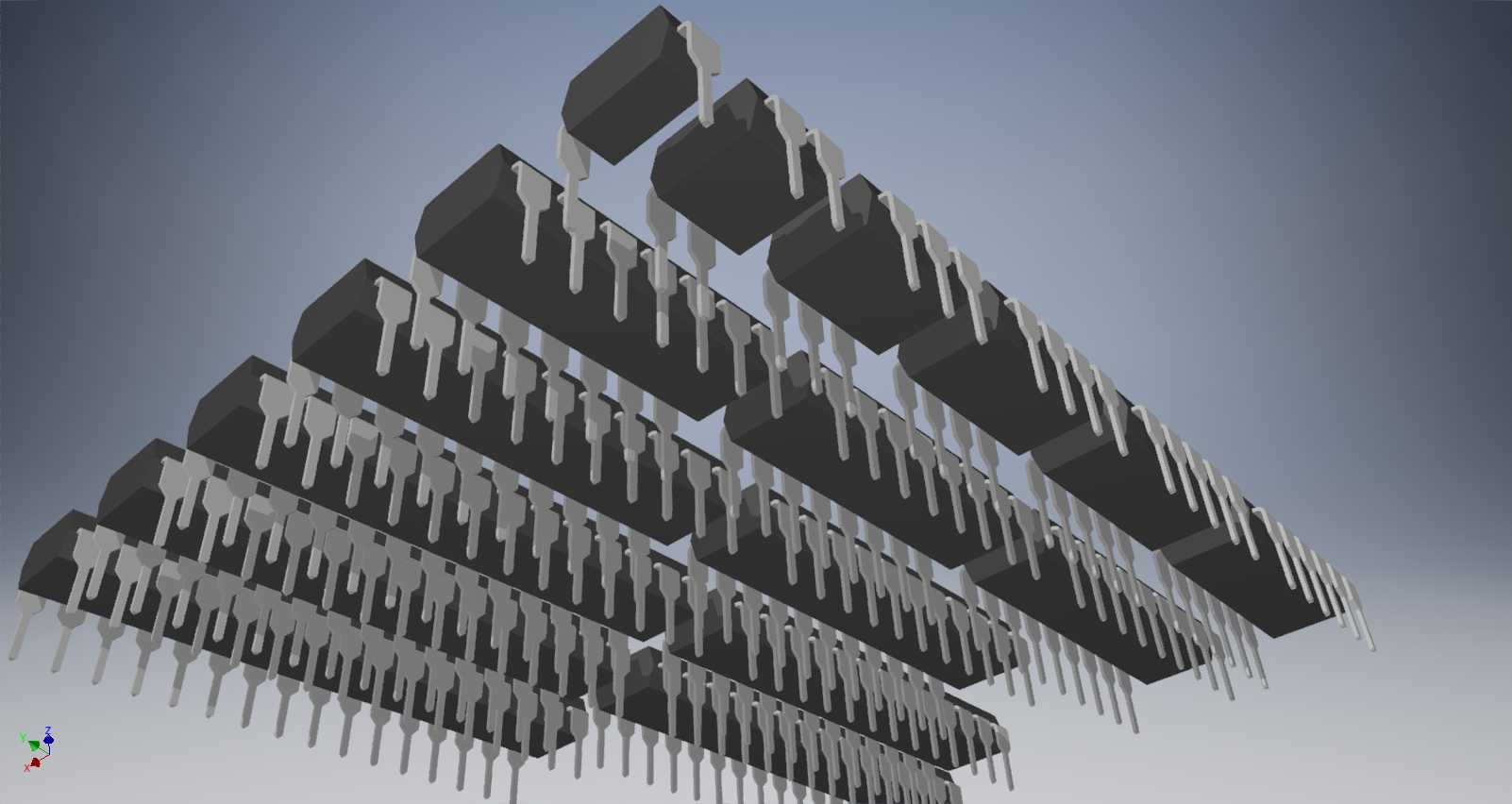

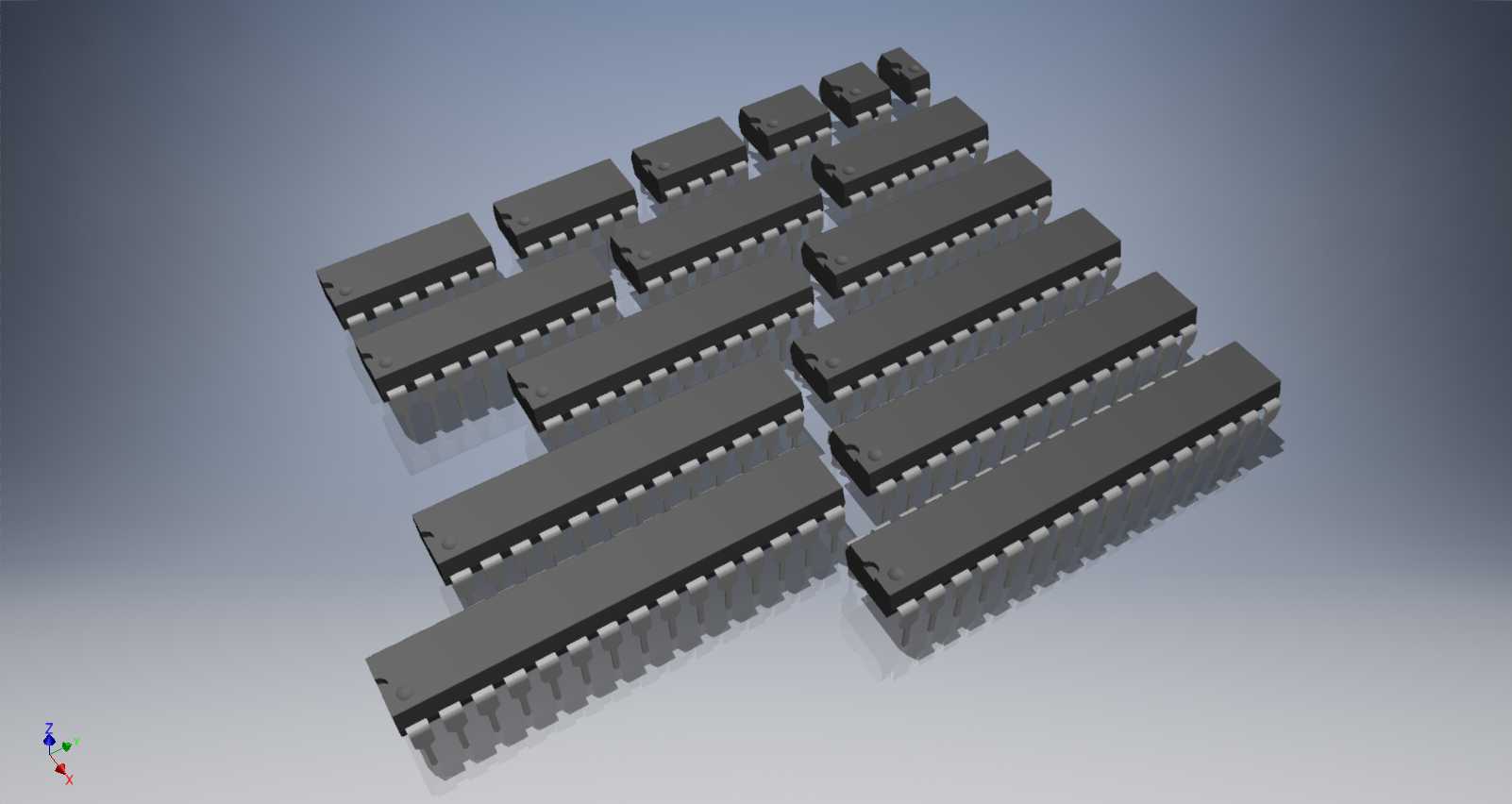

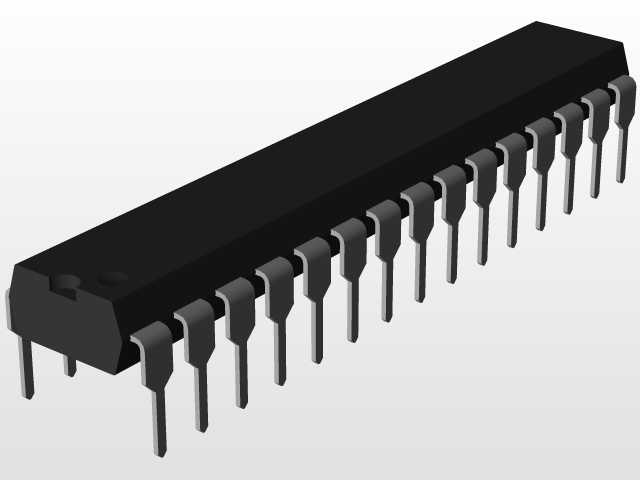

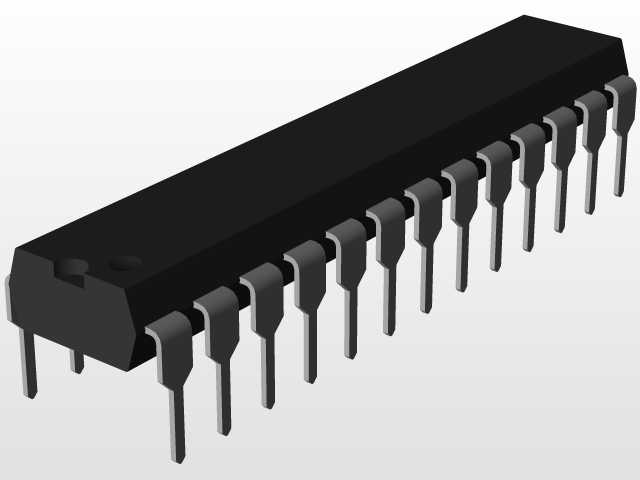

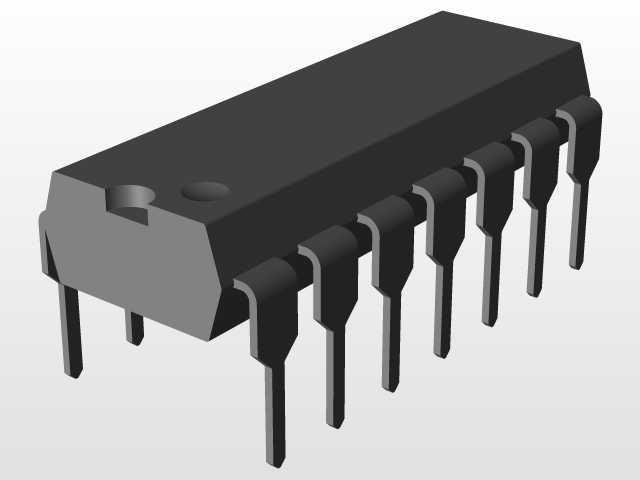

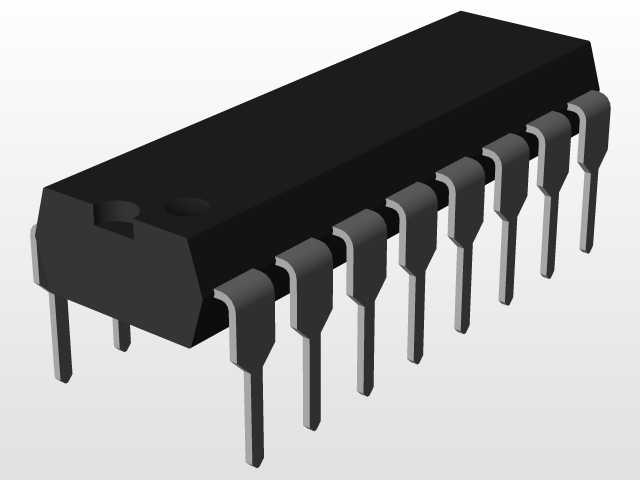

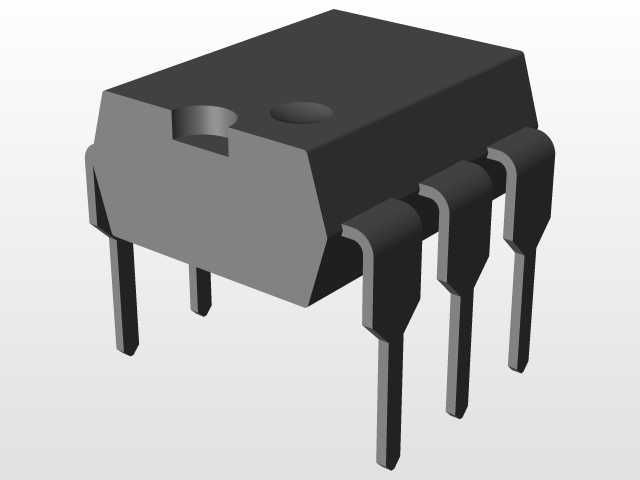

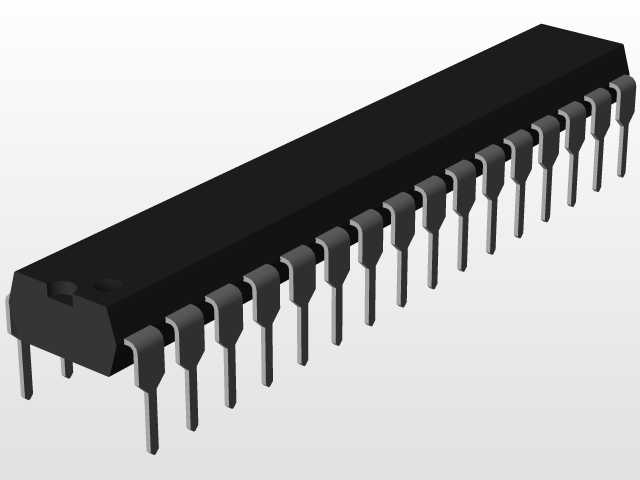

在电子硬件研发、PCB设计验证、教学实训以及工业自动化设备的电控系统开发场景中，直插式集成电路封装是应用极为广泛的基础电子元件载体，本次呈现的2.54毫米引脚间距直插IC系列模型，覆盖从2引脚到32引脚的全规格直插封装形态，能够适配绝大多数消费电子、工业控制板卡、老式家电控制板、实验面包板搭建场景的元件选型与布局需求。这类直插IC封装的实际用途十分多元，既可以承载各类逻辑芯片、电源管理芯片、运算放大器、小型存储芯片等核心半导体器件，也能作为PCB设计阶段的占位元件，帮助工程师在结构设计阶段提前确认板卡的元件排布空间、焊接操作预留间隙，避免后期生产阶段出现元件干涉、引脚对位偏差等问题。从产品功能特性来看，该系列模型严格还原了直插DIP封装的核心结构特征：黑色塑封主体的棱角做了符合工业生产实际的微小倒角处理，两侧引脚按照标准2.54mm栅格间距均匀排布，引脚末端的弯折形态、伸出塑封体的长度都完全匹配实际量产元件的尺寸规范，能够直接导入PCB结构装配文件中，完成板卡与设备外壳、接插件、其他周边元件的干涉检查。在设计思路上，该系列模型采用参数化建模逻辑，将引脚数量、塑封体长度设置为可调整的关联参数，不同引脚数的型号能够保持引脚宽度、塑封体厚度、引脚伸出长度的统一规范，既保证了同系列元件的尺寸一致性，也方便工程师根据实际选型需求快速调整对应规格，无需重复建模。外形尺寸与安装边界方面，全系列元件统一保持2.54mm的标准引脚间距，塑封体宽度统一为标准窄体DIP封装尺寸，不同引脚数的型号仅调整塑封体长度方向尺寸，引脚伸出PCB板面的高度统一为3mm，焊接后的引脚过孔余量也按照行业通用规范预留，在PCB布局时，工程师可以直接调用对应引脚数的模型，按照2.54mm栅格对齐焊盘位置，即可快速完成元件布局，同时模型预留的安装边界完全符合波峰焊生产的工艺要求，元件之间的最小安全间距、引脚与板边的距离都能满足常规电子加工厂的生产规范，不管是用于学生电子设计竞赛的作品结构验证，还是工业控制板卡的量产前结构校核，都能提供精准的尺寸参考。
