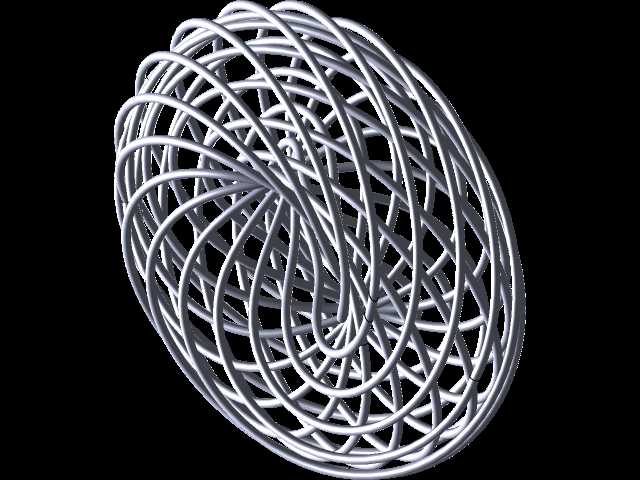

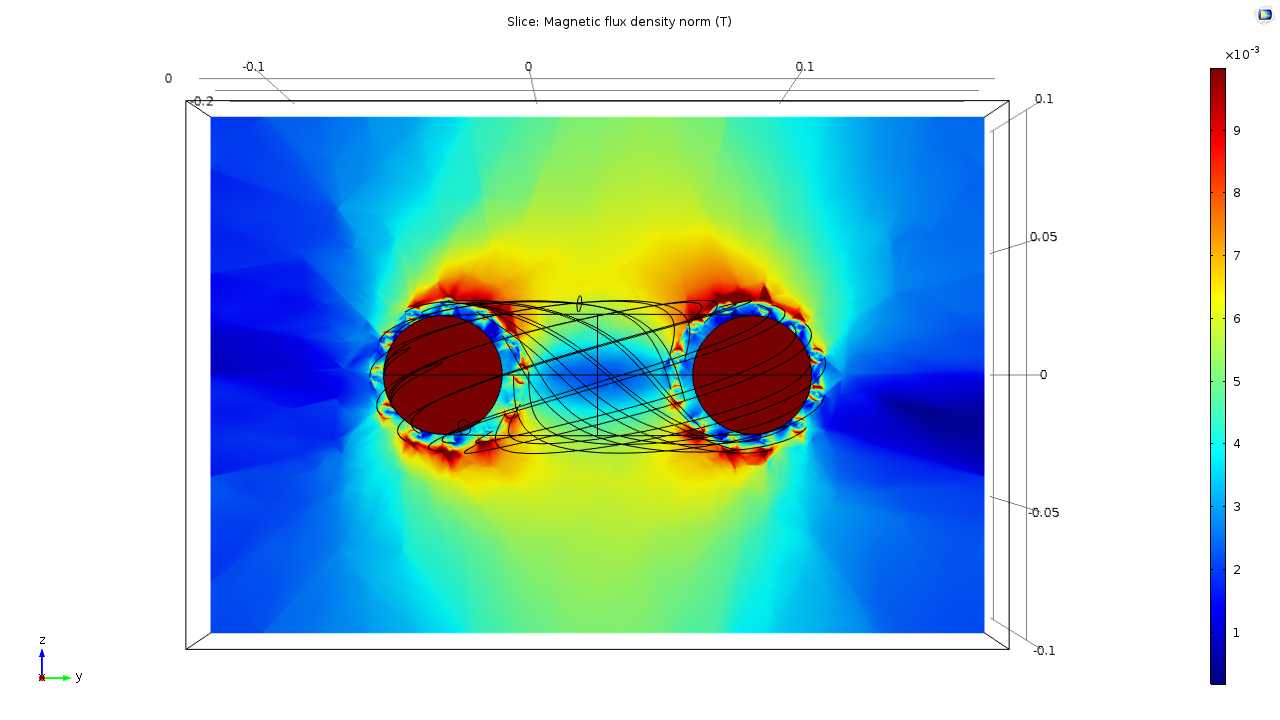

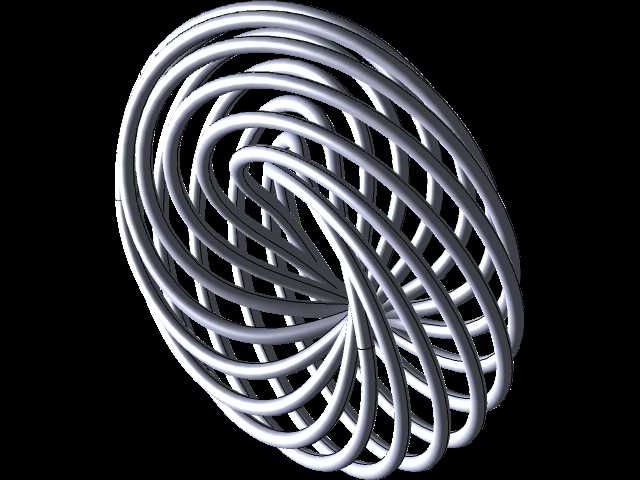

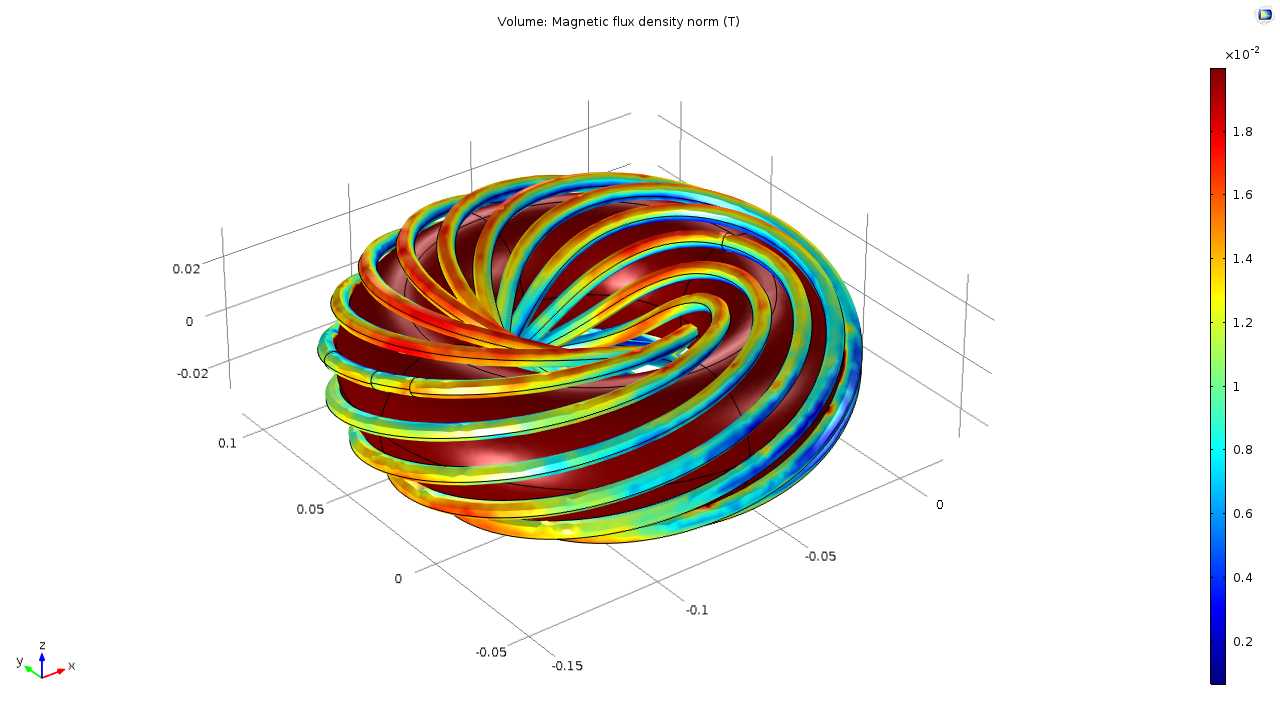

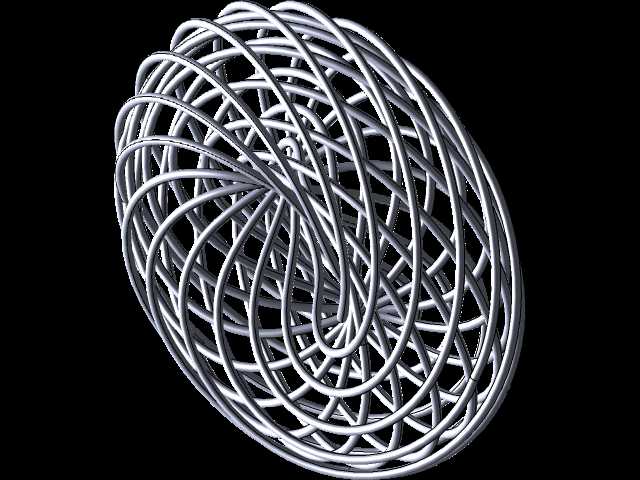

罗丹线圈环形磁场仿真结构设计

该结构面向电磁实验、特种磁场发生场景设计，核心用于构建均匀度可控的环形闭合磁场环境，可服务于高校电磁学教学演示、磁特性材料测试、小型磁屏蔽效能验证、涡流效应观测等实际场景，能够在有限空间内形成沿环形路径连续分布的磁场区域，避免传统开放式线圈磁场发散快、边缘场强衰减剧烈的问题，适配小尺寸样件的磁性能测试需求，无需搭建大体积亥姆霍兹线圈平台即可获得闭合路径下的连续磁场环境。结构整体采用多匝环形螺旋绕制的设计思路，以铁磁材质圆环作为内部导磁基底，线圈绕组沿圆环周向连续螺旋排布，绕组之间保持均匀匝间距，确保磁场沿环形路径的分布一致性，避免局部匝间距偏差导致的场强突变。导磁基底的作用是收拢磁感线，降低磁场向外的漏磁损耗，提升环形路径内部的磁通密度，同时为绕组提供稳定的支撑结构，避免绕组长时间使用出现位移形变。从安装边界来看，整体结构为对称环形构型，三维空间内的外轮廓边界控制在直径300mm的圆柱包络范围内，轴向厚度不超过80mm，安装时仅需预留环形中心直径100mm的中空区域作为测试工位，可直接固定在标准光学实验平台的螺纹孔位上，无需定制专用安装支架，适配常规实验室的安装条件。功能特性上，该结构可通过调整输入电压参数灵活改变环形路径内的磁通密度，绕组表面做绝缘包覆处理，避免高压下出现匝间击穿问题，导磁基底与绕组之间设置绝缘隔层，防止基底形成涡流回路产生额外热损耗。设计过程中重点优化了绕组的螺旋升角参数，确保磁感线沿环形路径形成闭合回路，减少垂直于环形平面的杂散磁场分量，同时对绕组端部的走线做圆弧过渡处理，避免端部直角弯折导致的局部场强畸变，保障环形测试区域内的磁场均匀度满足实验测试要求，可稳定支撑不同磁学实验的磁场环境搭建需求。
