静音型厢式发电机组外罩结构设计

这款静音型厢式发电机组外罩，主要面向对噪声管控有严格要求的供配电场景，常见于城市商圈临时保电、医院备用电源、居民区应急供电、通信基站后备供电、户外施工驻地供电等场景，能够在发电机组运行过程中有效阻隔机械噪声与气流噪声向外传递，避免机组运行产生的噪音干扰周边人员的正常工作与生活，同时为内部核心发电单元提供可靠的户外防护，隔绝雨水、扬尘、外力磕碰对机组部件的损伤。

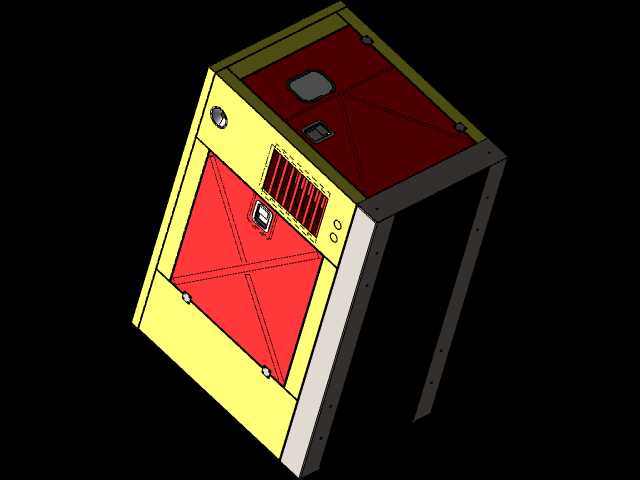

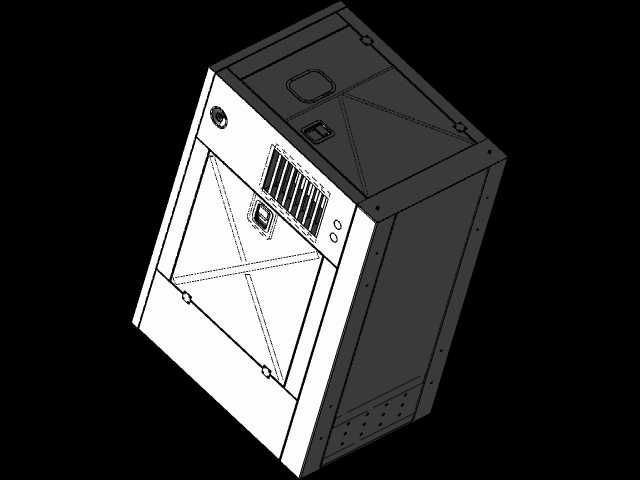

从实际用途来看，该外罩是静音发电机组的核心外围结构，承担着噪声屏蔽、防护隔离、运维操作承载、部件安装固定的多重作用。外罩采用框架加蒙皮的钣金结构设计，整体为立式长方体布局，主体框架采用加厚金属型材焊接成型，保证整体结构的抗形变能力，能够适配户外长期放置的抗风、抗震需求，外蒙皮采用金属板材拼接，板材内侧预留有隔音棉粘贴的安装空间，通过板材阻隔加吸音材料消耗的双重路径实现降噪效果，相比开架式发电机组可将运行噪声降低25至35分贝，满足二类声环境功能区的夜间噪声排放要求。

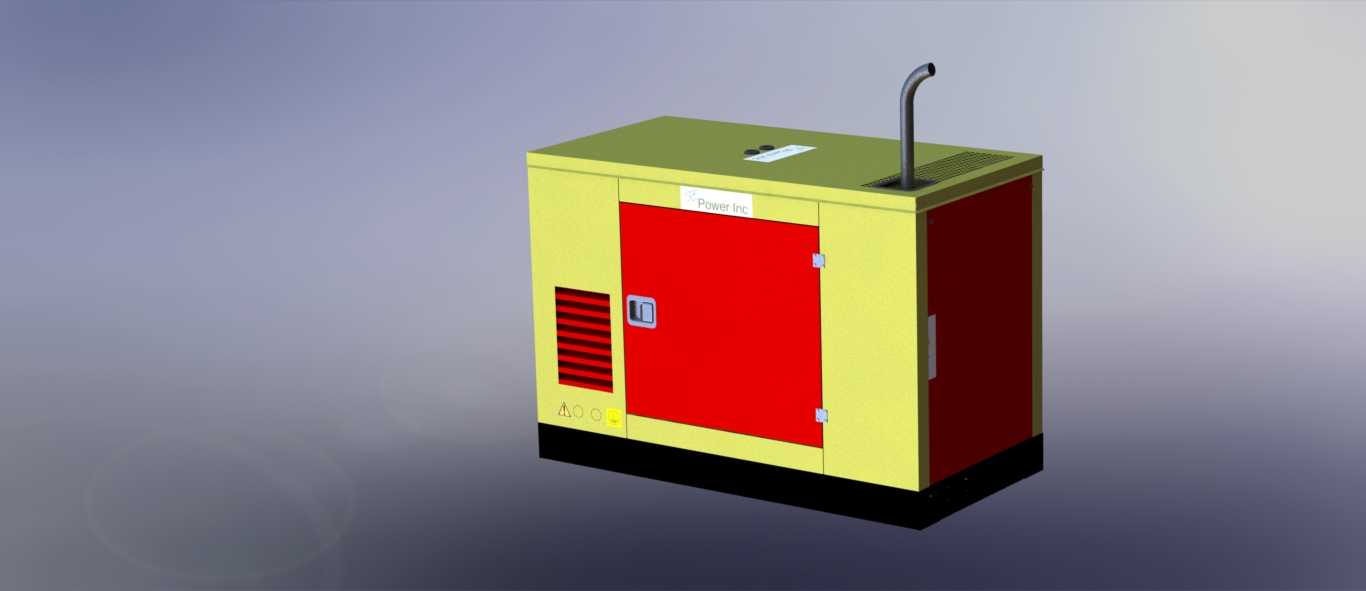

在功能特性设计上，外罩正面设置大尺寸对开检修门，门体配备密封胶条与锁具，日常运维时可完全开启，方便操作人员对内部的发动机、发电机、控制模块进行检修保养，门体上预留有通风散热的格栅开口，配合外罩顶部的排气通道形成完整的散热风流路径，保证机组运行时产生的热量能够及时排出，避免内部温度过高影响设备运行稳定性。外罩顶部设置有排气弯管安装位，用于对接机组的排气系统，将发动机产生的高温废气导向高处排出，避免废气直吹周边人员或物体，同时顶部预留有控制模块的观察窗口，操作人员无需开启柜门即可查看机组的运行参数。外罩侧面设置有辅助搬运的扣手结构，底部设置有与机组底座对接的安装孔位，可直接与标准发电机组底座通过螺栓紧固，安装时无需额外焊接调整，大幅降低现场装配的工作量。

从安装边界来看，该外罩的整体尺寸适配常用功率段的柴油发电机组，内部净空间预留了发动机、发电机、油箱、控制屏的安装位置，同时预留了管线排布的走线空间，外罩底部的安装孔位与通用机组底座的安装孔距完全匹配，安装时只需将外罩整体吊装扣合在预装完成的机组底座上，紧固连接螺栓即可完成装配，无需对内部部件进行额外调整。外罩的门体开合角度可达180度，完全开启后不会遮挡运维操作空间，侧面的通风格栅采用防雨百叶结构，即使在雨天环境下也能避免雨水顺着通风口进入机组内部，外罩表面采用多层喷涂工艺，具备良好的防锈耐腐蚀能力，可适应户外高温、高湿、盐雾等不同复杂环境的使用需求。
