2MW水力发电站成套机组结构展示

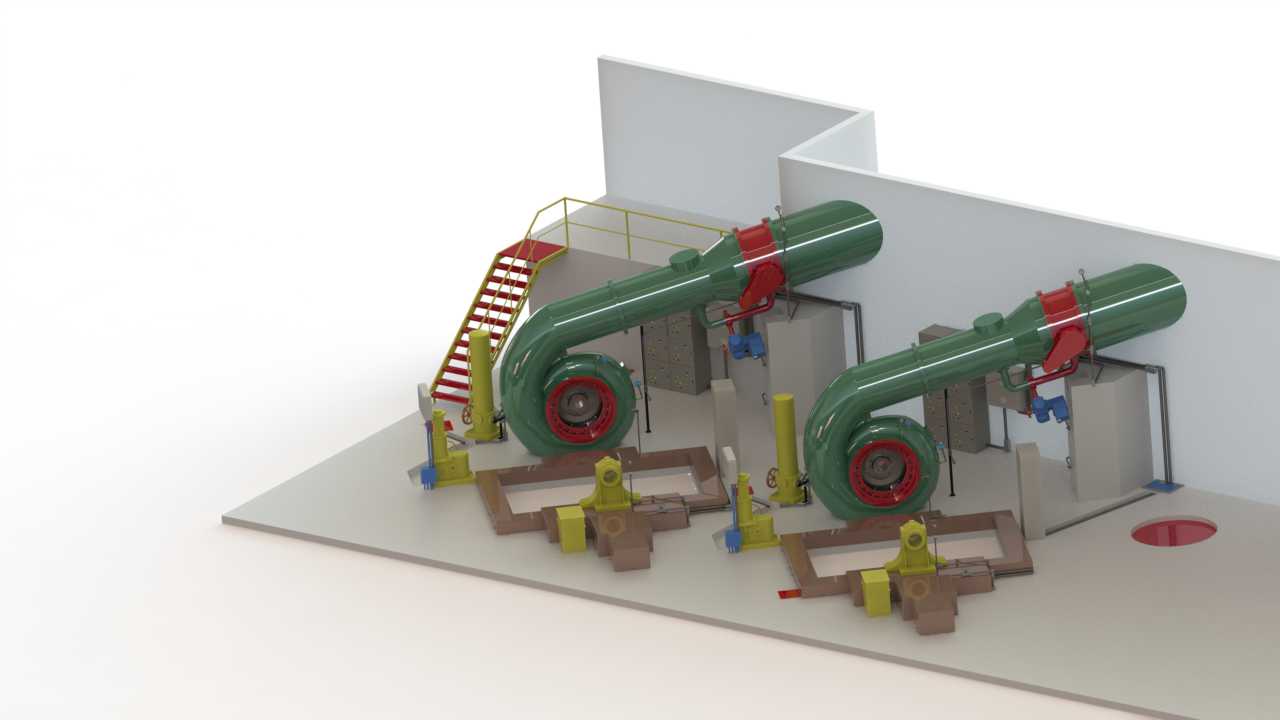

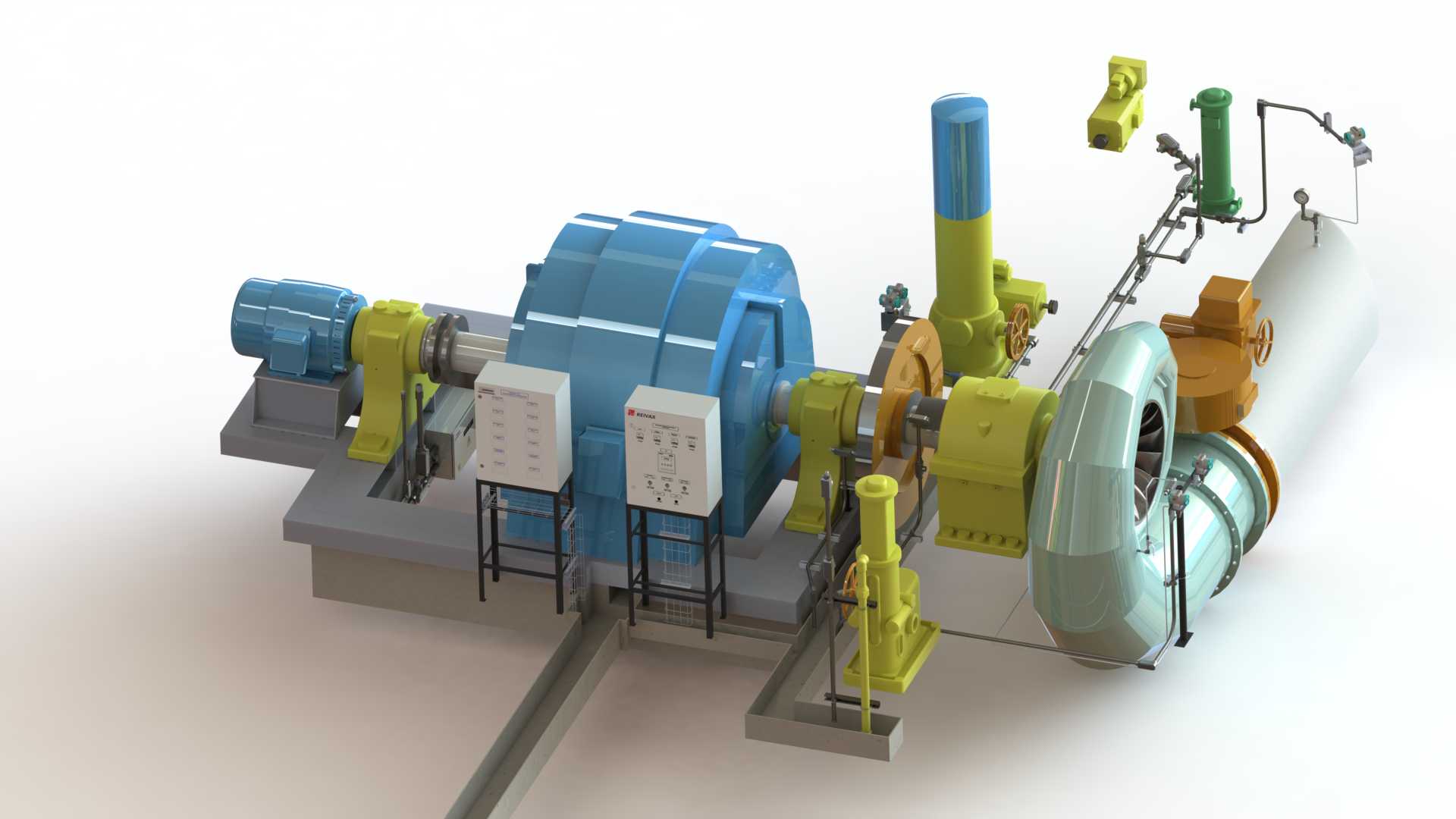

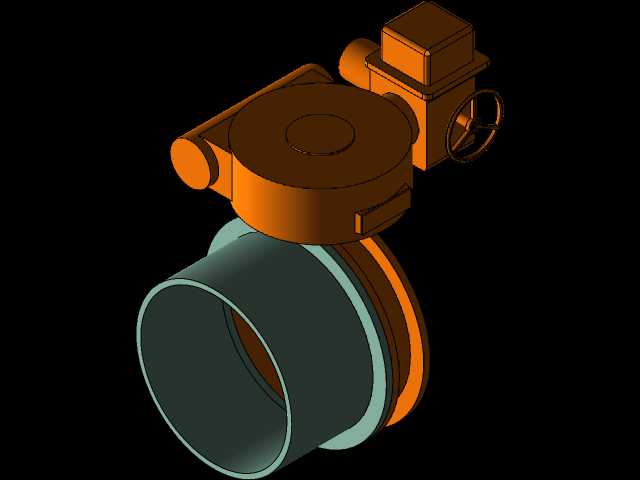

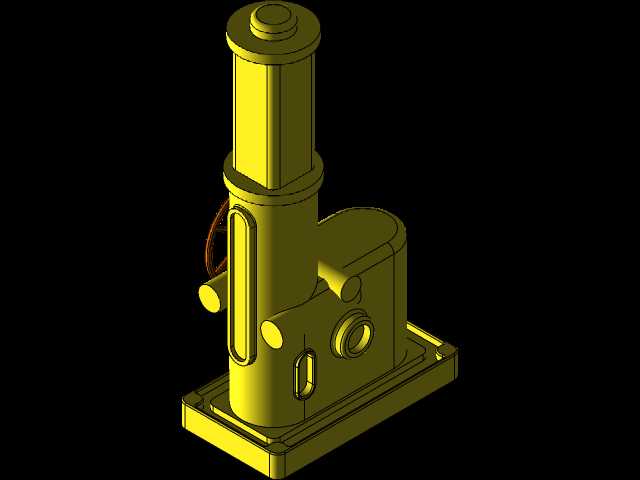

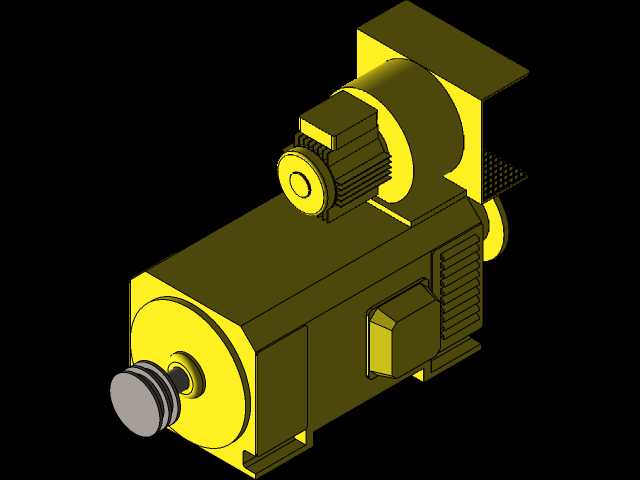

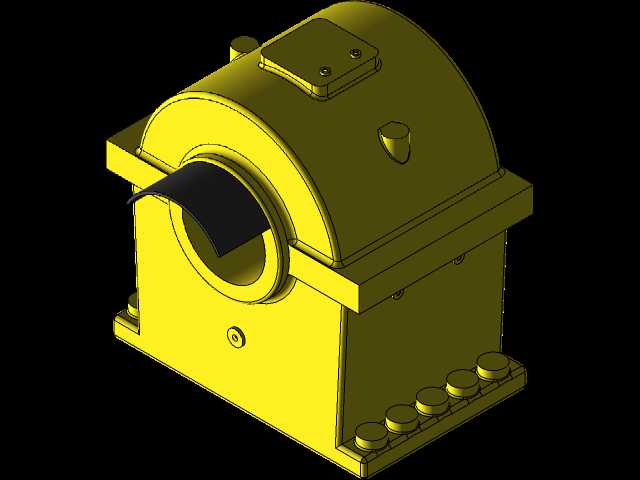

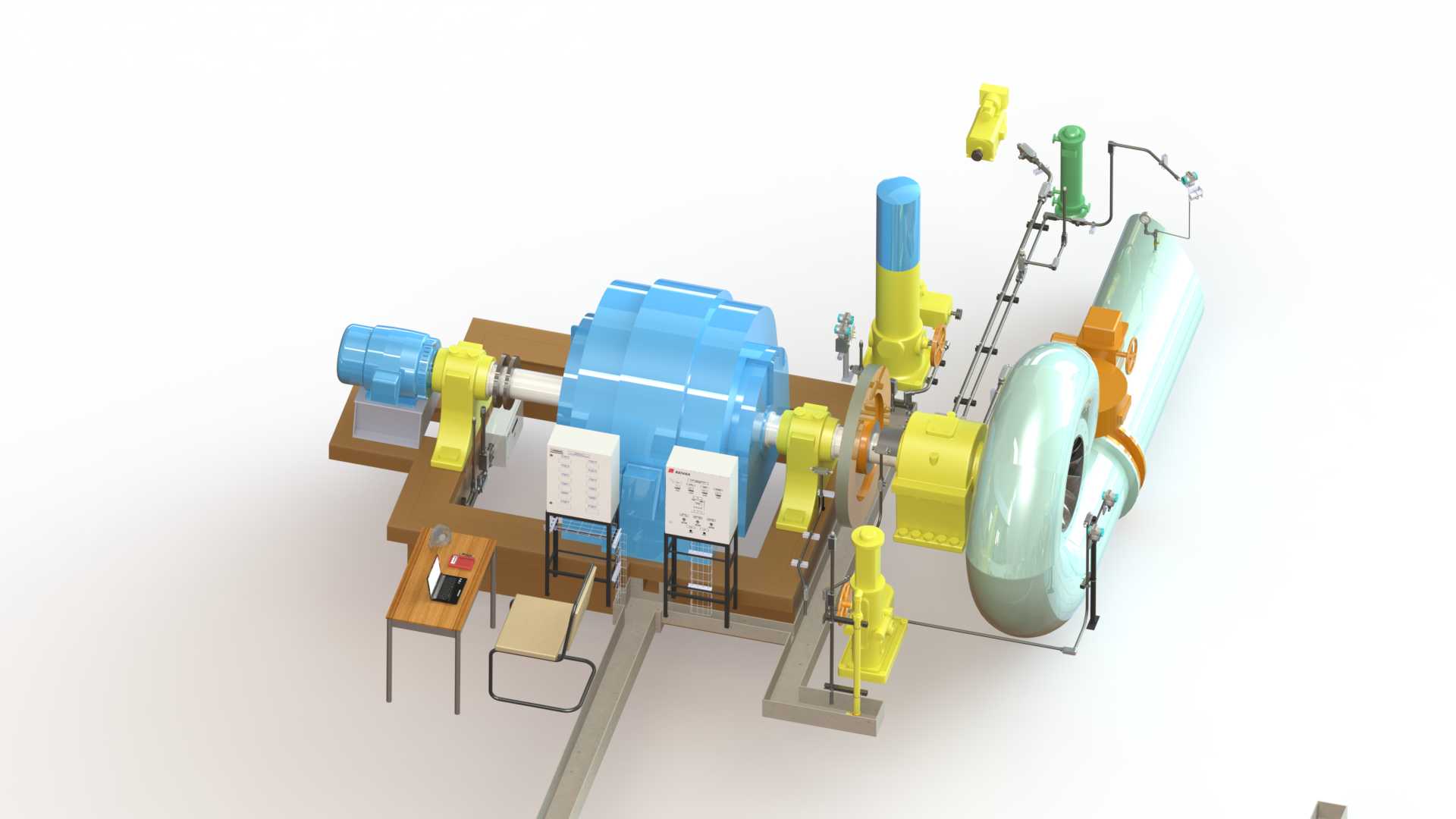

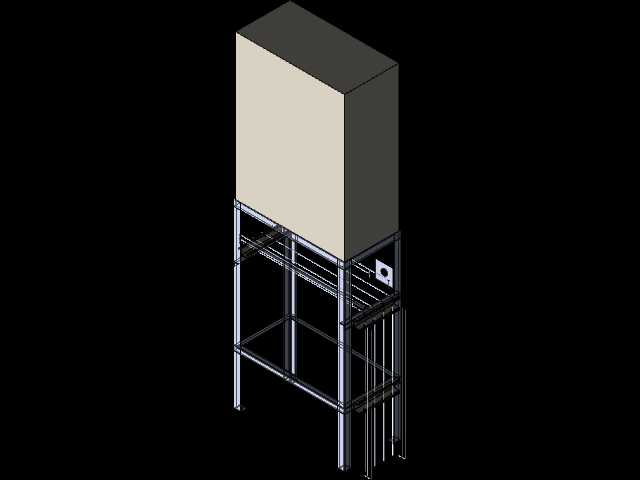

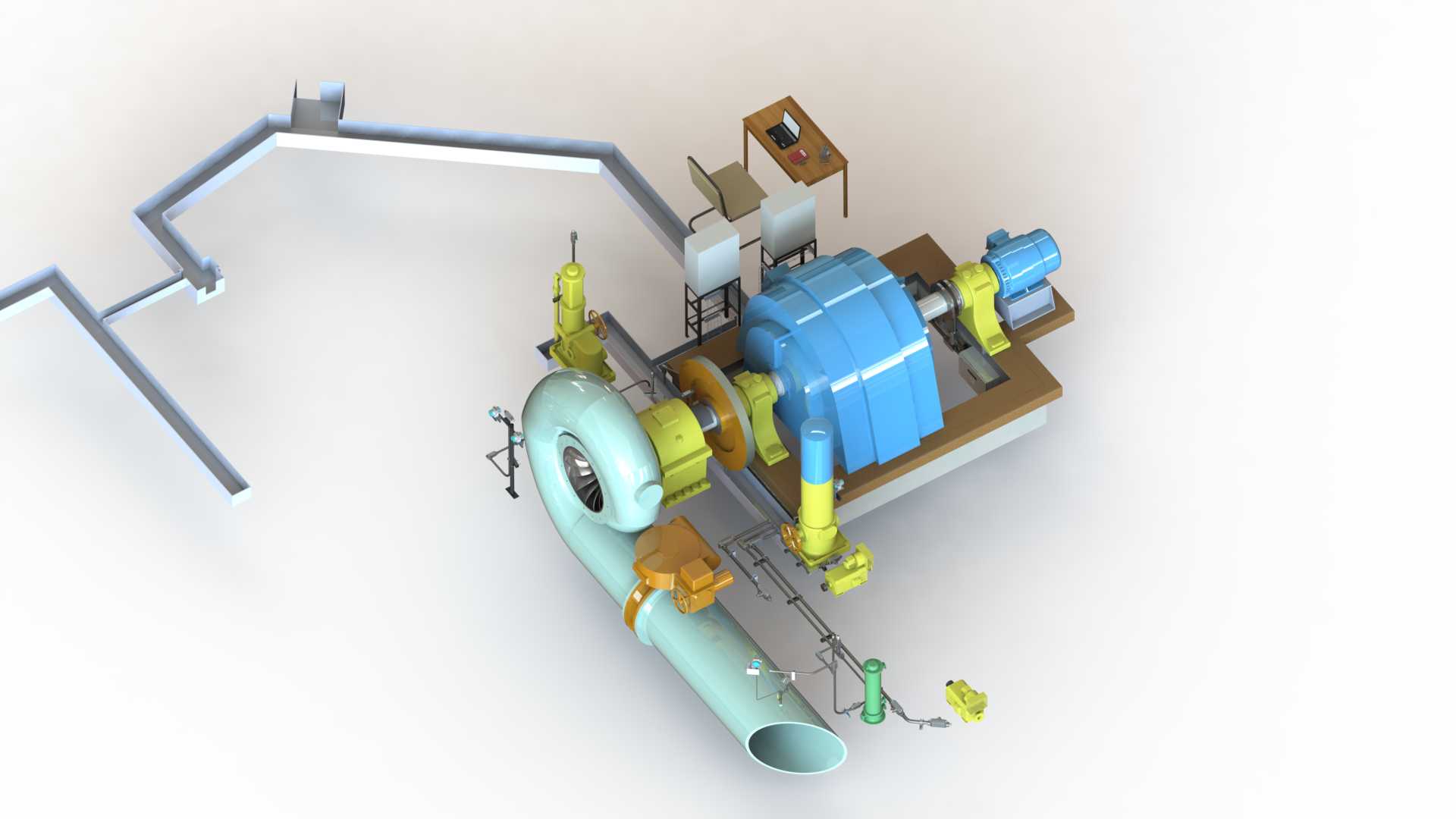

这套水力发电站机组模型还原了中小型径流式水电站的核心动力转换与发电配置，主要应用于具备稳定自然水头落差的山区河道、引水式电站场景，承担将水流的重力势能与动能转化为可并网输送电能的核心功能，是小流域水电开发、偏远山区分布式供电场景中的核心能源生产设备。整套机组沿水流做功的流向完成功能布局，最外侧的蜗壳结构负责将引入的压力水流均匀导向水轮机转轮，通过水流冲击转轮叶片带动主轴旋转，将水能转化为旋转机械能；主轴通过密封轴承座连接至同步发电机本体，将旋转机械能输入发电机内部，通过电磁感应完成机械能到电能的转换。机组配套设置了多组液压操作机构，分别负责导叶开度调节、制动停机操作、过速保护动作，可根据上游来水量、电网负荷需求实时调整进水流量，匹配最优发电效率，在机组出现转速异常时可快速切断水流、投入制动，避免设备飞车损坏。模型中同步还原了机旁控制操作台、励磁调节柜等配套附属设施，操作台布置在机组侧方的巡检操作区域，预留了充足的人员操作、日常巡检通行空间，柜体上集成了参数显示、操作按钮、紧急停机控件，可实现机组的现地启停控制与运行状态实时监测。整套设备的安装基础采用一体化混凝土台座布局，各设备单元沿台座的轴向中心线对齐安装，台座预留了设备地脚螺栓的固定点位、管线排布沟槽，可满足现场安装时的同轴度校准、管路连接施工需求；水轮机侧的进水、出水法兰接口预留了标准连接尺寸，可直接对接电站的压力引水管道与尾水排水渠道，发电机侧预留了电缆出线接口位置，可直接连接至电站升压配电设备。整套模型完整还原了从水流输入到电能输出的全流程设备配置，清晰呈现了各功能部件的装配位置、连接关系与操作空间边界，可用于水电站运维人员的结构认知培训、现场安装布局的前期方案校验，直观展现水力发电的能量转换逻辑与设备组成架构。
