多列颗粒物料自动计量包装设备结构

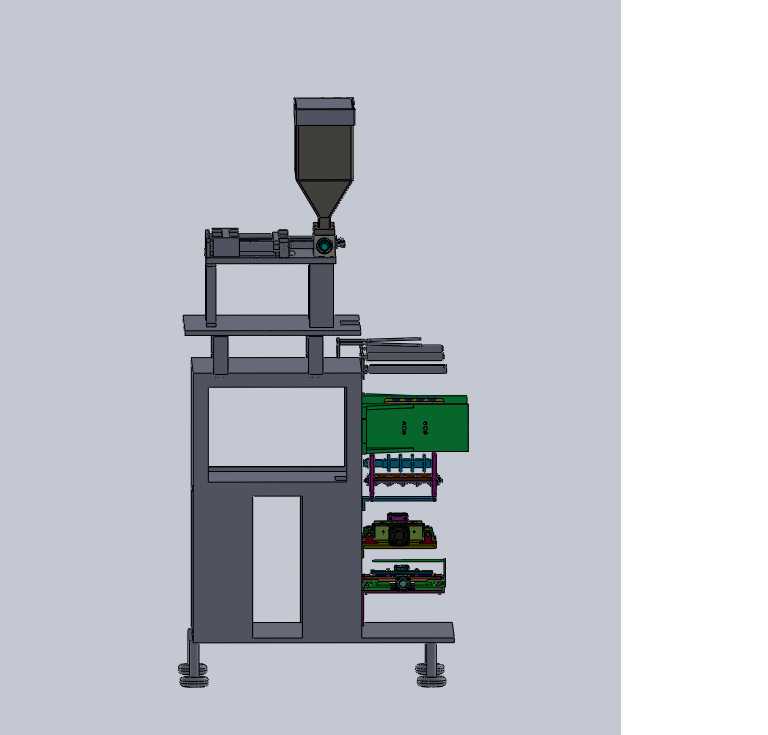

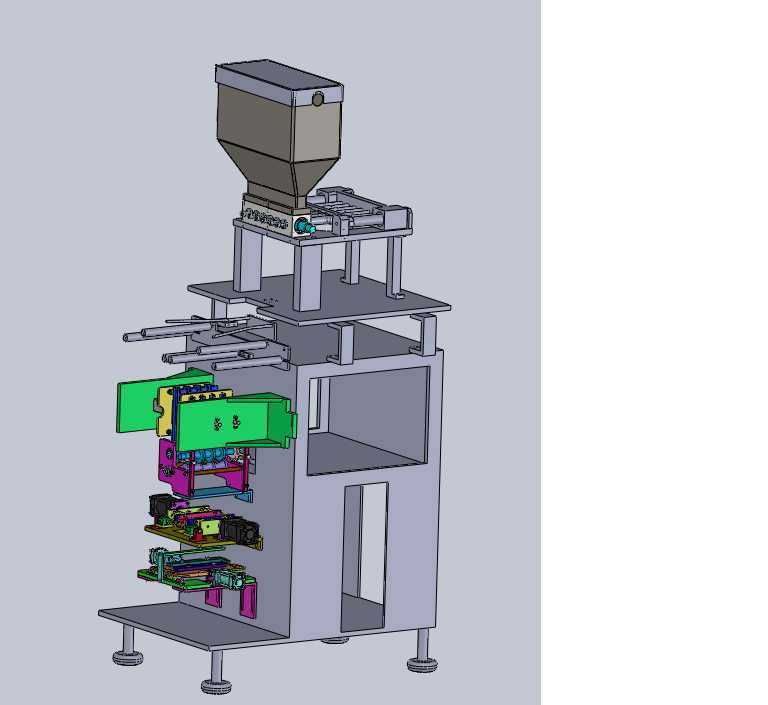

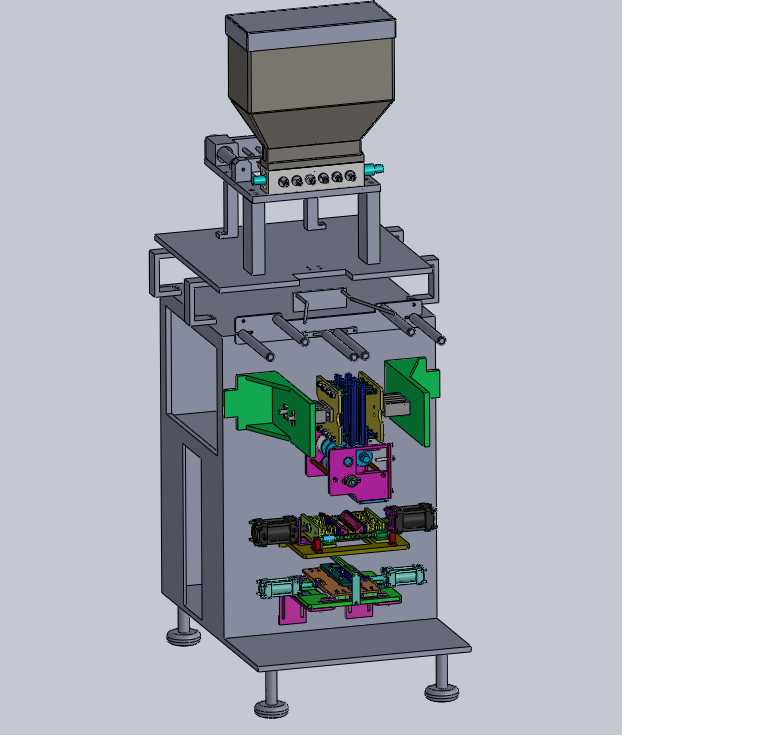

该设备主要面向食品、日化、医药等行业的小规格颗粒状物料包装场景，可完成砂糖、干燥剂、冲剂颗粒、小型种子等流动性较好的散粒物料的连续化包装作业，适配中小批量多品类的包装生产需求，能够在生产线中衔接上游物料供料环节与下游装盒、装箱工序，替代传统人工计量装填的作业模式，大幅提升包装环节的生产效率与计量一致性，降低人工接触物料带来的污染风险，满足快消品、医药产品的卫生生产要求。设备整体采用立式框架布局，顶部设置敞口式储料料斗，料斗下方集成多列式计量充填模组，可同步完成多列物料的定量出料，中部设置袋膜成型、纵封牵引、横封裁切的核心执行机构，底部预留成品出料空间，整体框架采用方管焊接成型，底部配置可调式支撑脚杯，可适配不同平整度的车间地面安装需求，安装时需预留上方补料操作空间、前方调试维护空间与后方气路电路排布空间，整体占地尺寸适配常规中小型生产车间的工位排布要求。设计过程中优先考虑物料充填的计量精度与封装密封性，计量模组采用容腔式定量结构，针对颗粒物料的流动性特点设计出料口防卡料结构，避免颗粒架桥导致的计量偏差；封装执行单元采用对称式布局设计，纵封机构可适配不同厚度的复合包装膜，横封裁切模组集成封口与裁切功能，可同步完成袋口封合与单袋分离，各执行模组采用模块化安装设计，可根据包装规格需求快速更换对应规格的成型器与封合模具，缩短换产调试的时间成本。设备的传动布局采用分层排布设计，动力执行元件集中布置在设备中部腔体内部，既可以避免粉尘进入传动部件影响使用寿命，也方便运维人员打开侧封板进行检修维护，走膜路径设置多组导向辊，保证包装膜牵引过程中张力恒定，避免走膜偏移导致的封边不齐问题，料斗位置设计为快拆式结构，方便生产结束后清理残留物料，满足不同品类物料切换生产时的清洁要求，整体结构兼顾生产效率、运行稳定性与运维便捷性，可适配常规复合包装膜的卷膜安装使用，无需额外定制特殊规格包材，降低生产端的包材采购成本。
