带检测功能的皮带输送设备结构设计

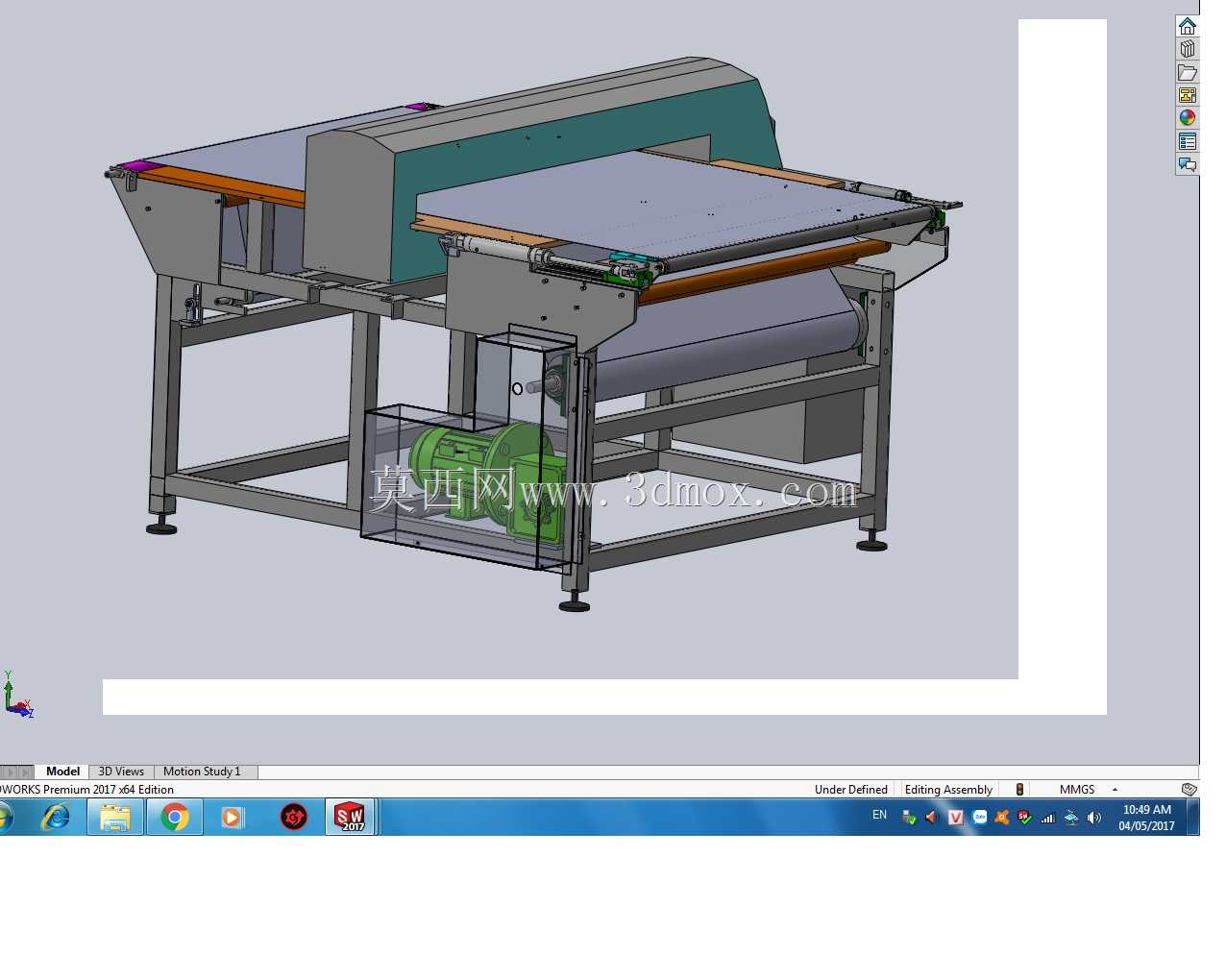

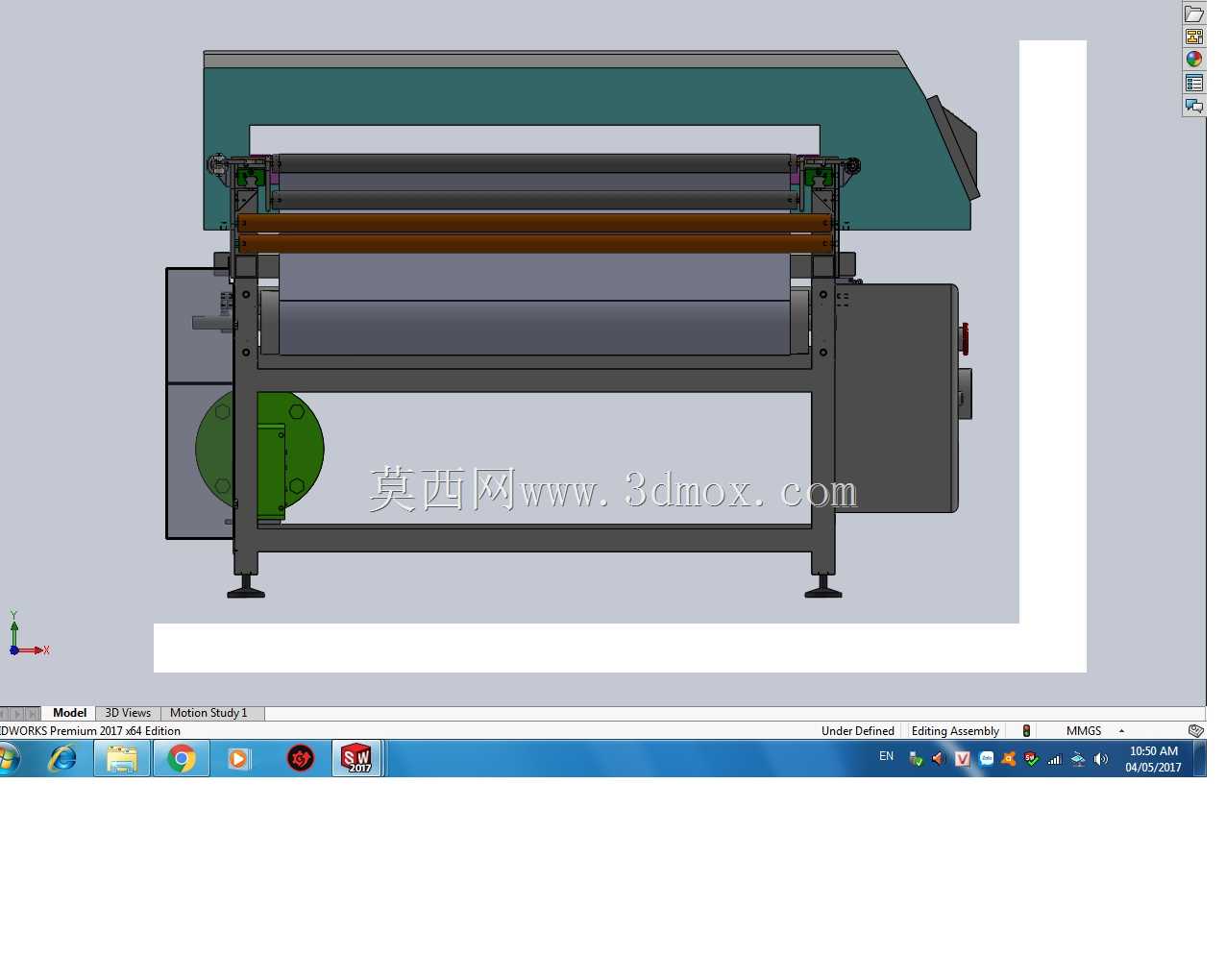

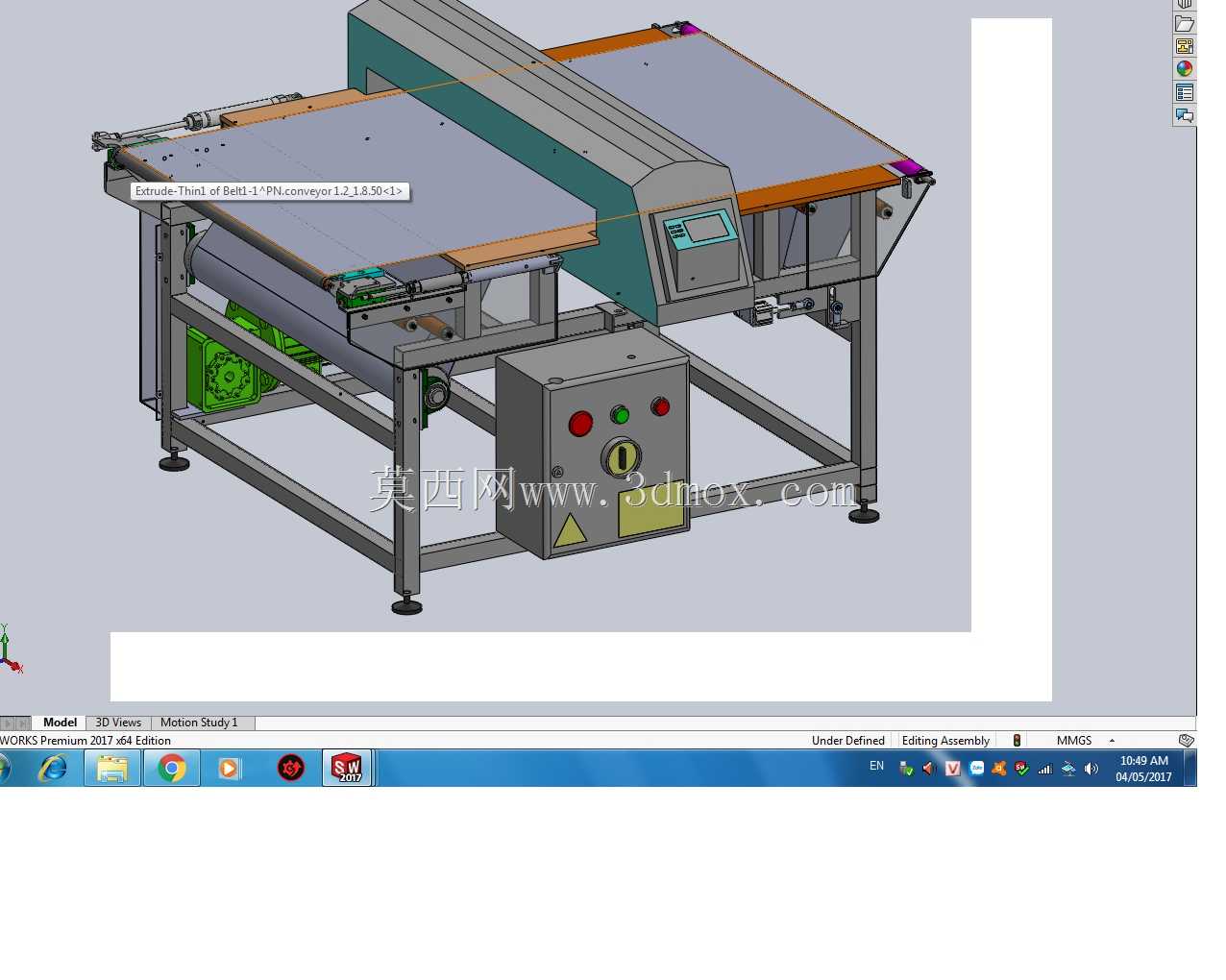

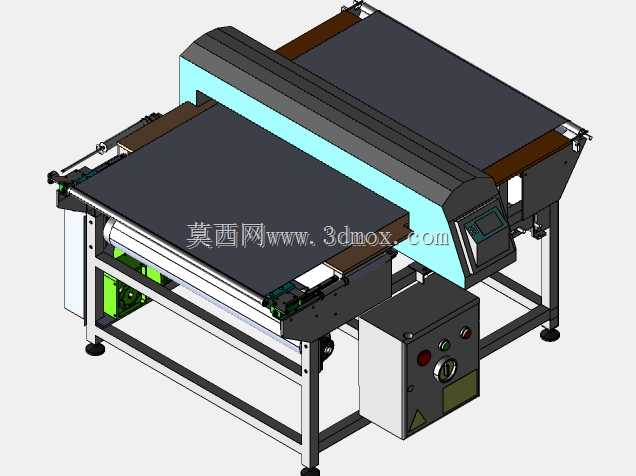

　　这款带检测功能的皮带输送设备，主要面向生产流水线末端的物料外观、尺寸初检环节设计，可直接对接前段加工设备出料端，也可独立布置在分拣工位前段，完成物料输送过程中的同步检测作业，无需额外增设独立检测工位，能有效压缩产线整体占地长度。设备主体采用平皮带作为输送载体，皮带下方设置多组平行托辊，托辊间距根据常规输送物料的单重做了适配调整，避免长距离输送过程中皮带下挠导致的物料偏移、检测数据偏差问题，两端主从动辊采用腰鼓形加工设计，可自动纠正皮带运行过程中的轻微跑偏，减少日常运维的调整频次。设备上部的检测模块采用悬臂式安装结构，横跨在皮带输送段上方，检测面与皮带工作面的间距可通过两侧的立柱调节槽做上下调整，适配不同高度的物料检测需求，

　　检测模块的外罩做了斜边收边处理，可避免车间落尘堆积在罩体表面，同时减少外部环境光线对检测元件的干扰。驱动单元布置在设备出料端的侧方，采用直连式安装结构，减少链传动带来的间隙误差，保证皮带运行速度的稳定性，速度波动控制在合理范围内，避免因速度不均导致的检测漏判、误判问题。设备底部设置四个可调式支撑脚，可根据现场地面平整度调整整体水平度，调整范围覆盖常规车间地面的高低差，安装时无需额外做预埋基础，直接放置在硬化地面上即可完成固定，支撑脚上方的机架采用矩形钢管焊接成型，焊接后做了整体去应力处理，避免长期运行过程中机架变形影响检测精度。设备的两侧机架预留了标准安装孔位，可根据实际使用需求加装侧挡边、导向条、剔除机构等附属组件，

　　拓展设备的使用场景，进料端和出料端的接口尺寸做了通用化设计，可直接对接市面上多数常规输送设备的出料高度，无需额外做转接结构设计。检测模块的走线全部隐藏在机架内部的走线槽内，外部无裸露线缆，避免车间作业过程中线缆被物料勾挂导致的损坏，同时整体外观更整洁，便于日常的表面清洁作业。
