轻型皮带水平输送设备结构设计

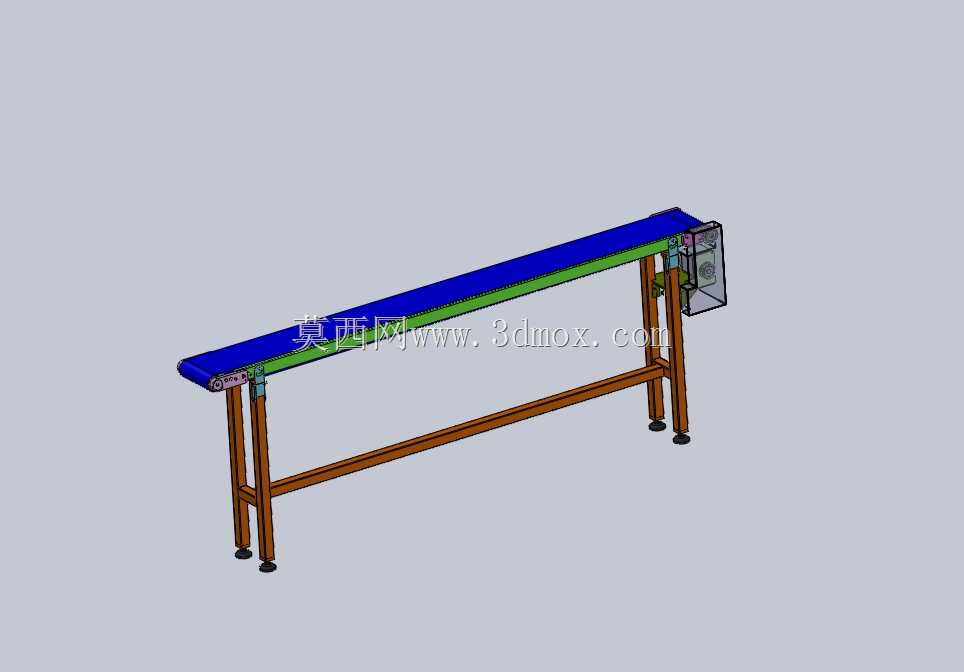

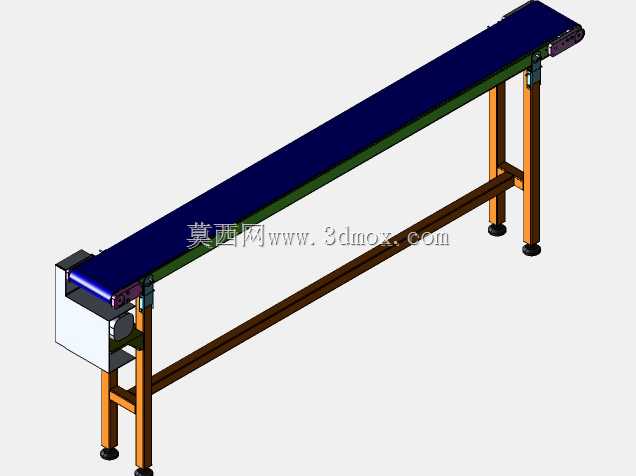

　　这款水平布置的皮带输送设备，主要面向轻工制造、电子组装、食品包装等行业的短距离物料转运场景，可衔接上下游加工工位，完成工件在不同工序间的平稳传递，适配重量较轻的盒装、袋装、小型异形工件输送需求，也可作为自动化生产线的物料中转载体，搭配分拣、检测、包装设备组成连续作业产线。从结构设计来看，设备采用分体式机架设计，主体支撑腿采用矩形钢管焊接成型，底部配置可调脚杯，可根据现场地面平整度调整支腿高度，保证输送面水平度偏差控制在合理范围内，避免皮带运行过程中出现跑偏、物料滑落问题。机架上部的皮带承载段采用两侧折边型材作为导轨，既可以限制皮带横向窜动，也能对输送面上的物料起到侧边防护作用，防止小尺寸工件从输送面侧边掉落。驱动端布置在设备一侧，

　　采用电机减速机直连驱动辊的结构，减少中间传动环节的动力损耗，驱动辊表面做滚花处理，增大辊筒与皮带之间的摩擦力，避免重载启动时出现皮带打滑现象；从动端配置张紧调节机构，通过调整从动辊两端的螺栓位置，可实现皮带张紧度的微调，补偿皮带长期运行产生的蠕变伸长量，无需拆卸机架即可完成日常维护调整。皮带选用蓝色PVC材质，表面平整光滑，摩擦系数适中，既可以保证物料输送过程中不发生相对滑移，也便于日常清洁擦拭，适配对卫生条件有一定要求的作业场景。设备整体宽度控制在窄幅区间，长度可根据现场工位间距灵活调整，安装时无需预埋地脚螺栓，直接放置在硬化地面上调整脚杯水平即可投入使用，对车间场地的适配性较强。设计过程中充分考虑了运行维护的便捷性，

　　驱动侧的护罩采用快拆结构，日常检修传动部件时无需整体拆解设备，可快速打开护罩完成润滑、零部件更换等操作；机架下方预留了充足的走线空间，可根据需求加装传感器、挡停机构、扫码组件等扩展配件，满足不同产线的定制化功能需求。输送面高度适配常规人工操作工位与自动化设备的进料高度，可直接与工作台、包装机、检测设备对接，无需额外配置过渡转接机构，减少产线搭建的配套成本。
