Mill-Max镀金弹簧加载定位销结构

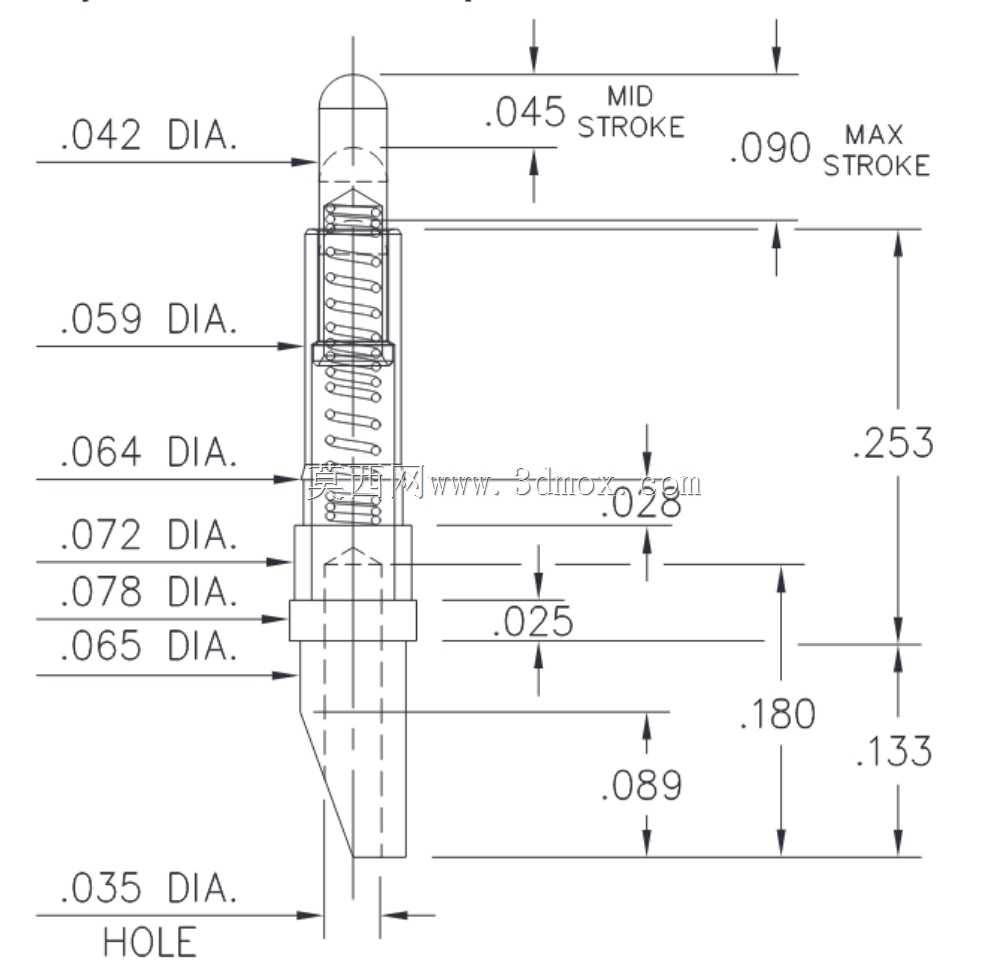

　　这类弹簧加载销常被用于通讯测试治具、板卡连接工位、高频信号对接场景中，作为弹性接触元件承担定位、导通、缓冲抵接的作用，相比固定销柱，它能通过内部弹簧的压缩行程抵消装配公差、板面翘曲带来的接触间隙，避免硬接触造成的元件表面刮伤，也能在反复插拔的工况下保持稳定的接触压力。从结构剖视来看，整个销体采用多段阶梯轴设计，顶端为圆弧端头，接触端直径0.042英寸，圆弧过渡的设计能减少对接时的卡滞，即使对接孔位存在小幅偏移，也能顺着圆弧滑入配合位置，不会出现顶死、刮蹭镀金层的问题。销体中段设置了多组直径台阶，分别对应外壳限位、弹簧导向、安装固定的功能：0.059英寸直径段为弹簧容纳腔的外壁，和内部弹簧间隙配合，保证弹簧压缩过程中不会出现偏斜卡滞；

　　0.064、0.072、0.078、0.065英寸的阶梯段，是和安装基座过盈压装的配合区域，不同直径的台阶可以适配不同厚度的安装板，压装后台阶端面抵接在安装板表面，实现轴向定位，不需要额外的卡簧或者紧固件固定，装配效率很高。最下端0.035英寸直径的尾端，是焊接或者压接接线的部位，小直径设计能减少尾部占用的布线空间，适合高密度排布的探针阵列场景。行程参数上，这款销的中位行程为0.045英寸，最大压缩行程可达0.090英寸，在常规使用场景下，预压后保留0.025到0.028英寸的压缩余量即可，这个行程区间内弹簧的弹力线性度最好，接触电阻波动最小，不会因为压缩量过大导致弹簧屈服失效，也不会因为压缩量不足出现接触虚接的问题。

　　整体安装后的轴向总高度在自由状态下为0.253英寸，压装到安装板后，下端伸出安装面的长度为0.133英寸，上端接触端在最大压缩状态下伸出安装面的高度为0.180英寸，尾端最小直径段的长度为0.089英寸，这些尺寸边界在做治具或者设备结构设计时需要重点预留，避免出现安装干涉。内部弹簧的刚度经过匹配设计，在全行程范围内接触压力保持在适合信号导通的区间，既不会因为压力过大顶弯对接的PCB板焊盘，也不会因为压力过小导致接触电阻过大影响信号传输。销体表面采用镀金处理，能降低接触电阻，提升抗氧化能力，适合在高频信号传输、长期暴露在测试环境的工况下使用，避免氧化层导致的接触不良。在结构设计逻辑上，这款销把所有限位结构都集成在销体本身的阶梯轴上，

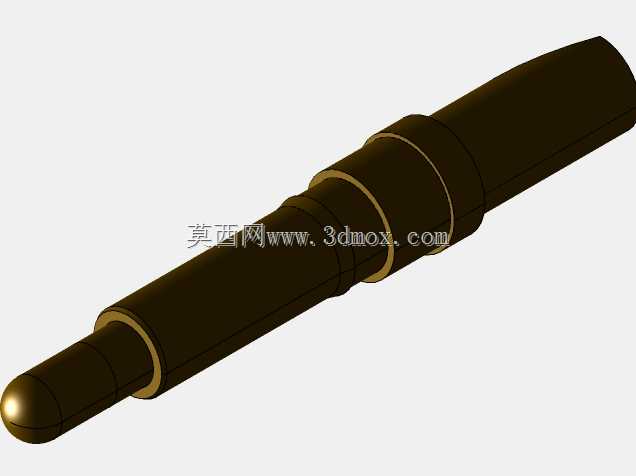

　　没有额外的装配零件，外壳和内部柱塞的配合间隙控制在极小的范围内，既保证柱塞滑动顺畅，又能避免灰尘、焊锡渣进入内部卡滞弹簧，适合工业生产现场的复杂工况。在做三维建模的时候，需要重点注意各段阶梯轴的同轴度公差，还有弹簧腔的内壁粗糙度，同轴度偏差过大会导致柱塞滑动卡滞，内壁粗糙度过大会加剧弹簧和内壁的磨损，缩短使用寿命。另外在安装孔设计时，压装段的孔径需要和销体对应直径段做过盈配合，过盈量控制在0.001到0.002英寸之间，过盈量太大会压裂销体外壁，过盈量太小会导致销体在反复插拔过程中松动移位。这类弹簧销除了通讯测试场景，也常被用在小型电子设备的电池连接、天线弹片对接、模块化组件的快速连接部位，相比弹片类接触元件，它的接触点更集中，定位精度更高，抗振动性能更好，在有冲击、振动的使用场景下，依然能保持稳定的接触性能。
