6310型深沟球轴承三维结构设计

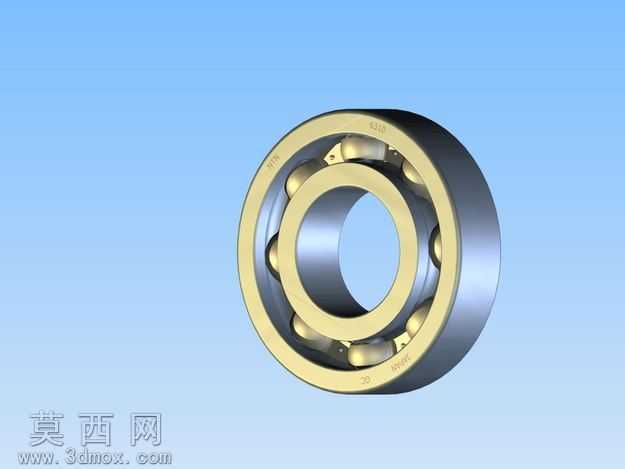

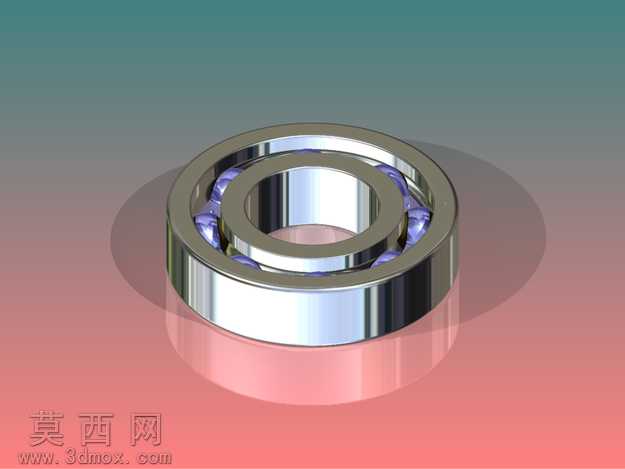

本作品为6310型深沟球轴承的三维参数化建模成果，建模过程严格遵循滚动轴承的标准尺寸规范，先通过草图绘制完成轴承内圈、外圈的截面轮廓，利用旋转特征生成内外圈的基础基体，对内圈外侧、外圈内侧的滚道位置做精准的圆弧倒角处理，保证滚道曲率与滚动体球面的匹配度，确保后续装配后滚动体可顺畅沿滚道做圆周滚动。滚动体采用标准球形实体建模，按照6310轴承的额定钢球数量，沿轴承圆周方向做环形阵列排布，每个钢球的球心精准落在内外圈滚道的中心节圆上，保证滚动体与内外滚道的接触角符合深沟球轴承的设计要求。保持架采用浪形冲压式结构建模，通过草图绘制单个兜孔的轮廓后拉伸生成保持架基体，对兜孔边缘做圆角过渡处理，避免应力集中，再通过环形阵列完成整圈保持架的结构设计，保证每个兜孔可恰好包覆对应位置的钢球，实现对滚动体的均匀分隔，防止轴承运转过程中钢球之间发生碰撞摩擦。材质渲染阶段，轴承内外圈采用高碳铬轴承钢材质，赋予金属银灰色的磨砂金属质感，调整反射参数还原钢材表面的亚光金属光泽；滚动体采用抛光轴承钢材质，设置较高的反射与高光参数，还原钢球表面的光亮镜面效果；保持架采用黄铜合金材质，赋予暖金色的金属质感，区分不同部件的材质差异，提升模型的视觉辨识度。整体建模过程完全还原真实轴承的装配关系，各部件之间保留合理的装配间隙，既保证模型结构的准确性，也可直观展示深沟球轴承的内部构造，可用于机械结构教学、设备装配演示、传动系统仿真等场景，能够清晰呈现径向载荷下滚动轴承的受力传递路径，帮助理解滚动轴承降低运转摩擦阻力的工作原理。
