自行车后悬架螺旋弹簧减震器结构设计

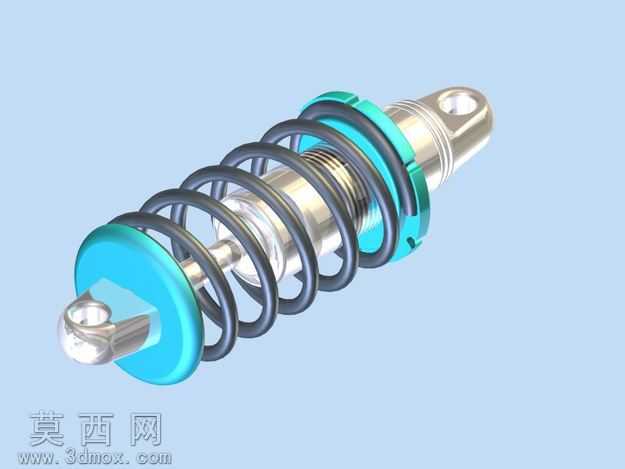

本作品为自行车用螺旋弹簧式减震器三维建模成果，建模阶段采用参数化特征构建逻辑，首先完成两端连接吊耳的基体造型，上端吊耳设计为带通孔的圆柱铰接结构，下端吊耳匹配车架安装位做了贴合式轮廓处理，保证安装时的同轴度与贴合度。主体阻尼筒部分采用分层建模思路，依次构建内缸筒、活塞杆、外防护筒、限位挡圈等结构，各部件间预留符合装配公差的间隙，还原真实减震器的伸缩运动逻辑，活塞杆表面做了光滑圆柱面处理，匹配阻尼密封件的安装位结构。螺旋弹簧部分采用螺旋扫描特征生成，严格按照真实减震弹簧的节距、线径、中径参数设置，弹簧两端做了并圈磨平处理，贴合两端的弹簧座结构，弹簧座采用青蓝色工程塑料质感的材质设定，与金属部件形成清晰的视觉区分。渲染阶段采用工作室光照环境，金属部件分别赋予不同的材质属性：吊耳、活塞杆采用抛光镀铬金属材质，表现出高反光的金属质感；阻尼筒外筒采用哑光铝合金材质，还原工业零部件的真实表面状态；螺旋弹簧采用发黑处理的弹簧钢材质，带有细微的金属颗粒质感；两端弹簧座采用硬质工程塑料材质，表现出轻微的漫反射特性。结构设计上充分考虑自行车减震的使用场景，弹簧预压限位结构、阻尼行程限位结构都做了完整还原，避免减震器伸缩过程中出现弹簧脱出、活塞杆超行程脱出的问题，各部件的装配关系完全符合实际产品的装配逻辑，可直接用于装配干涉检查、运动仿真演示，也可作为自行车配件设计、结构教学的参考素材，整体建模精度控制在工业级标准，所有圆角、倒角、退刀槽等工艺细节都做了完整还原，没有出现特征缺失、曲面破面的问题。
