IN-14辉光冷阴极数码管结构设计

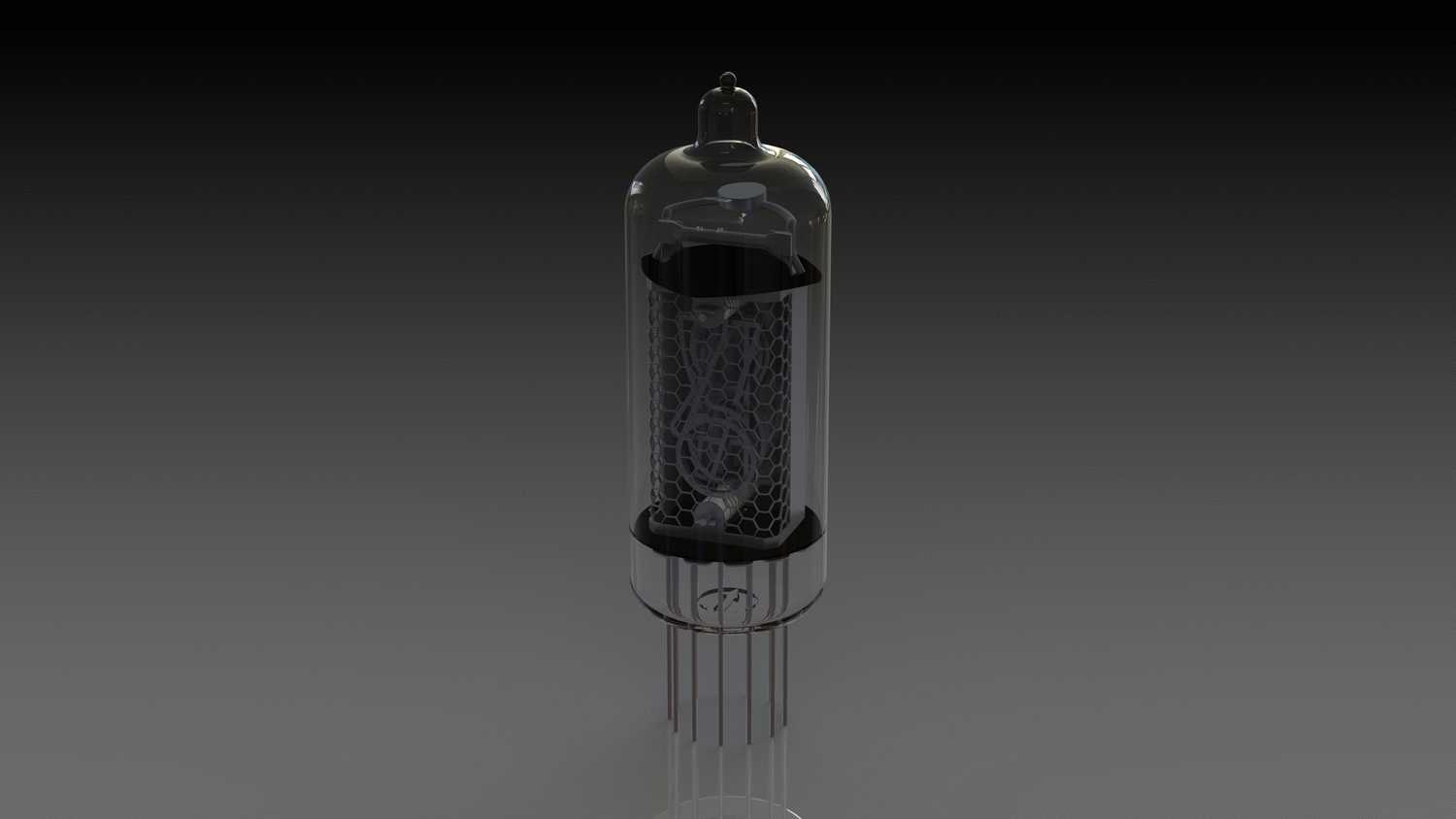

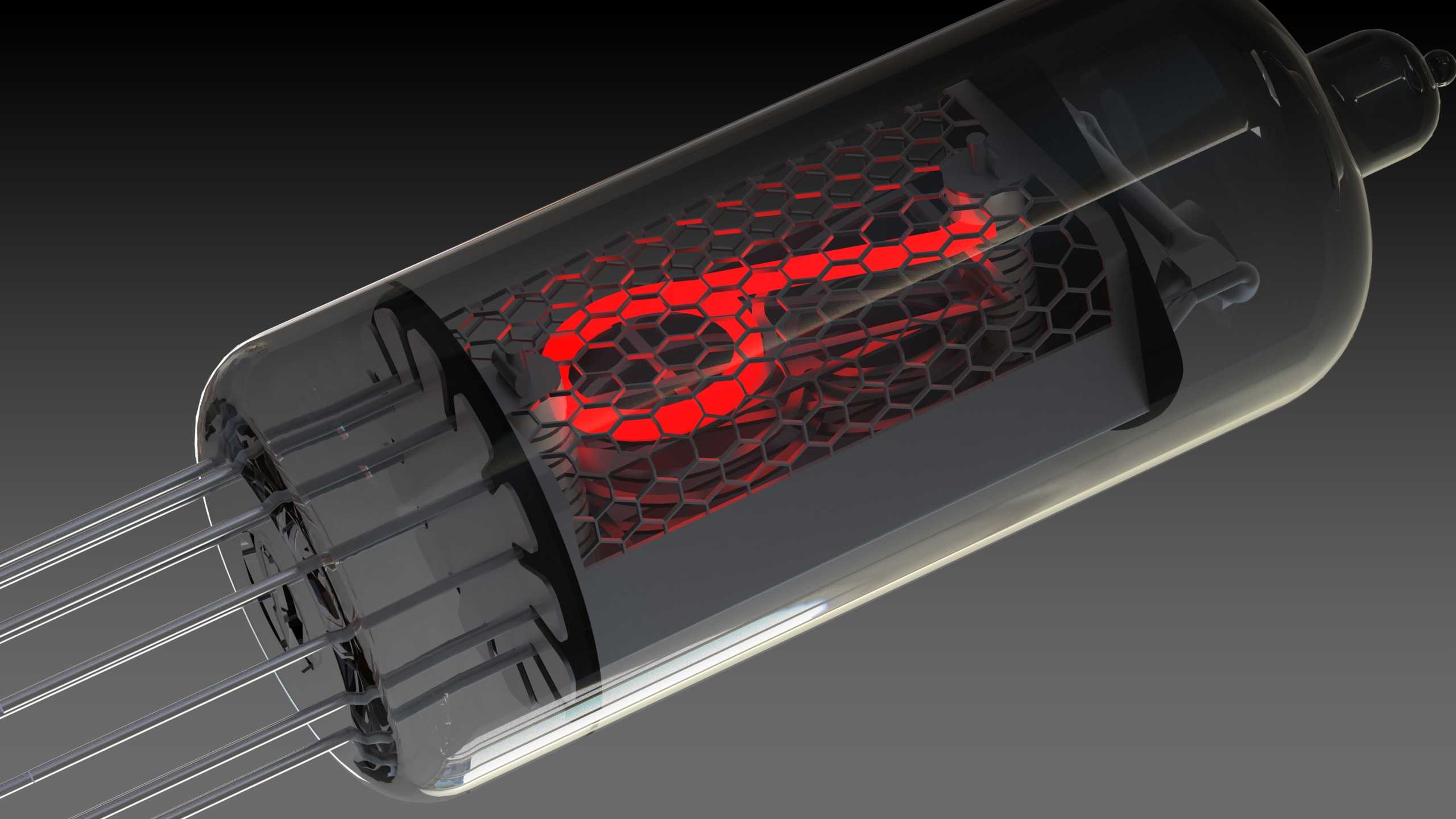

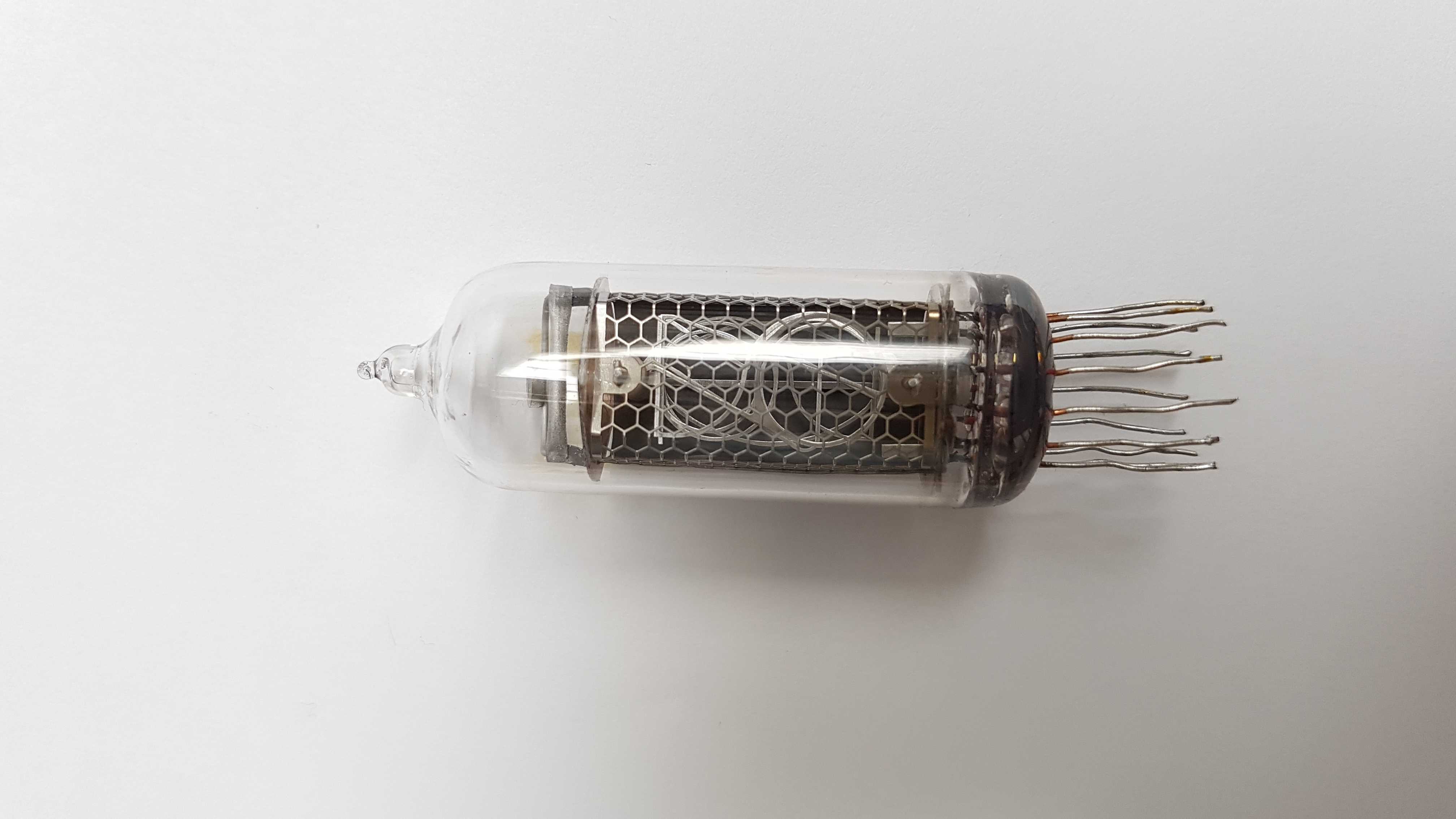

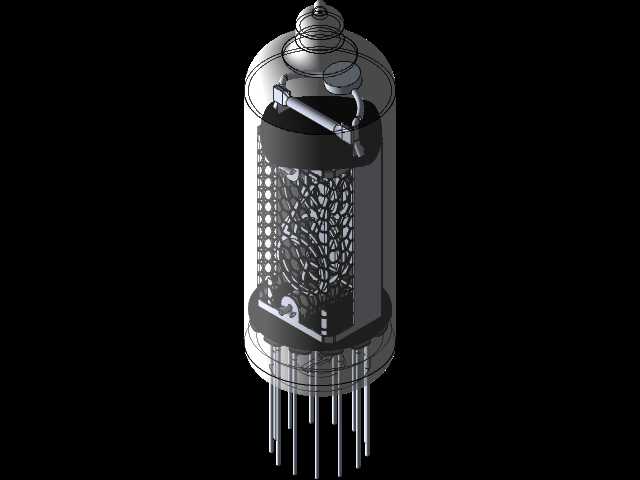

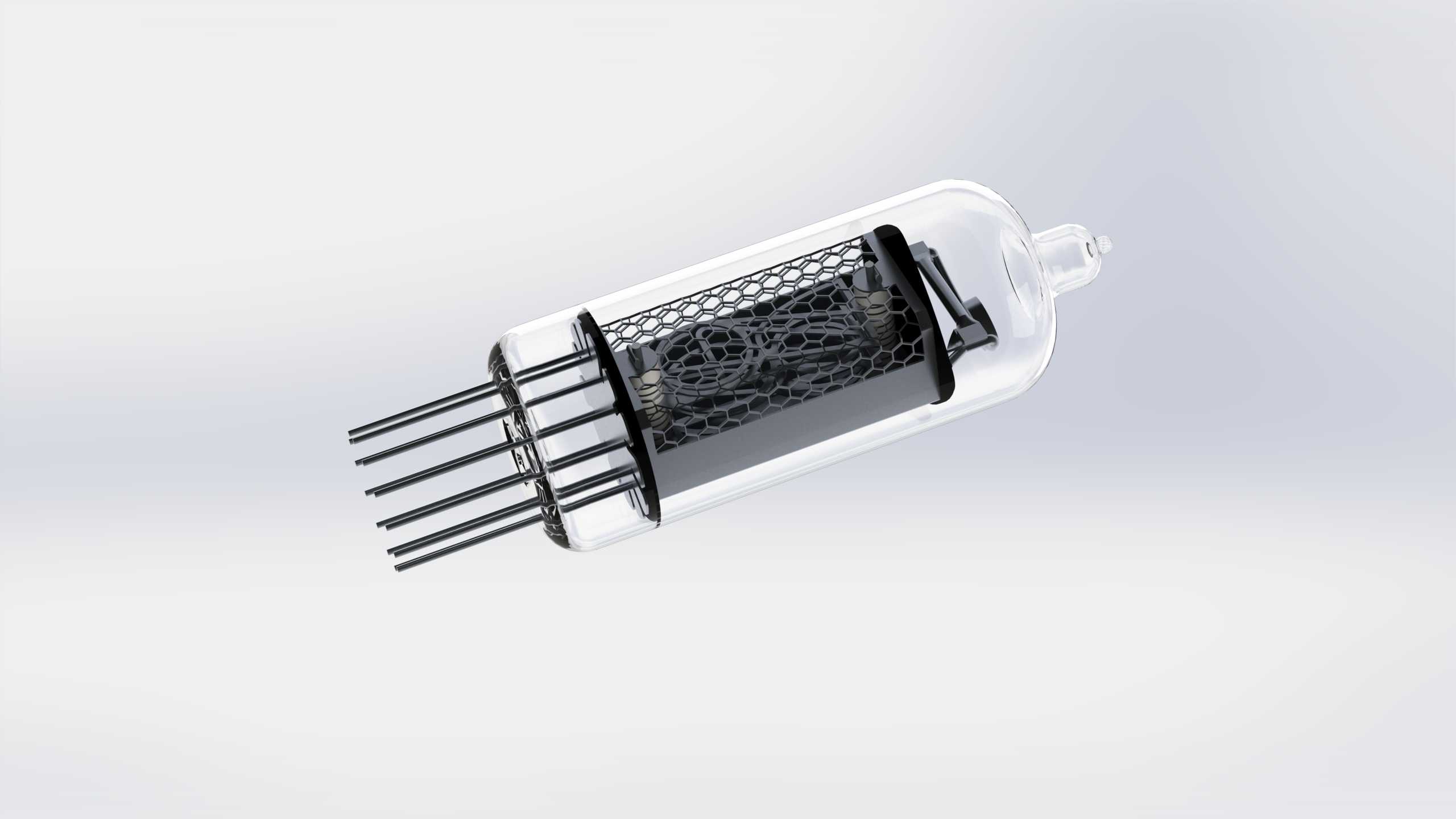

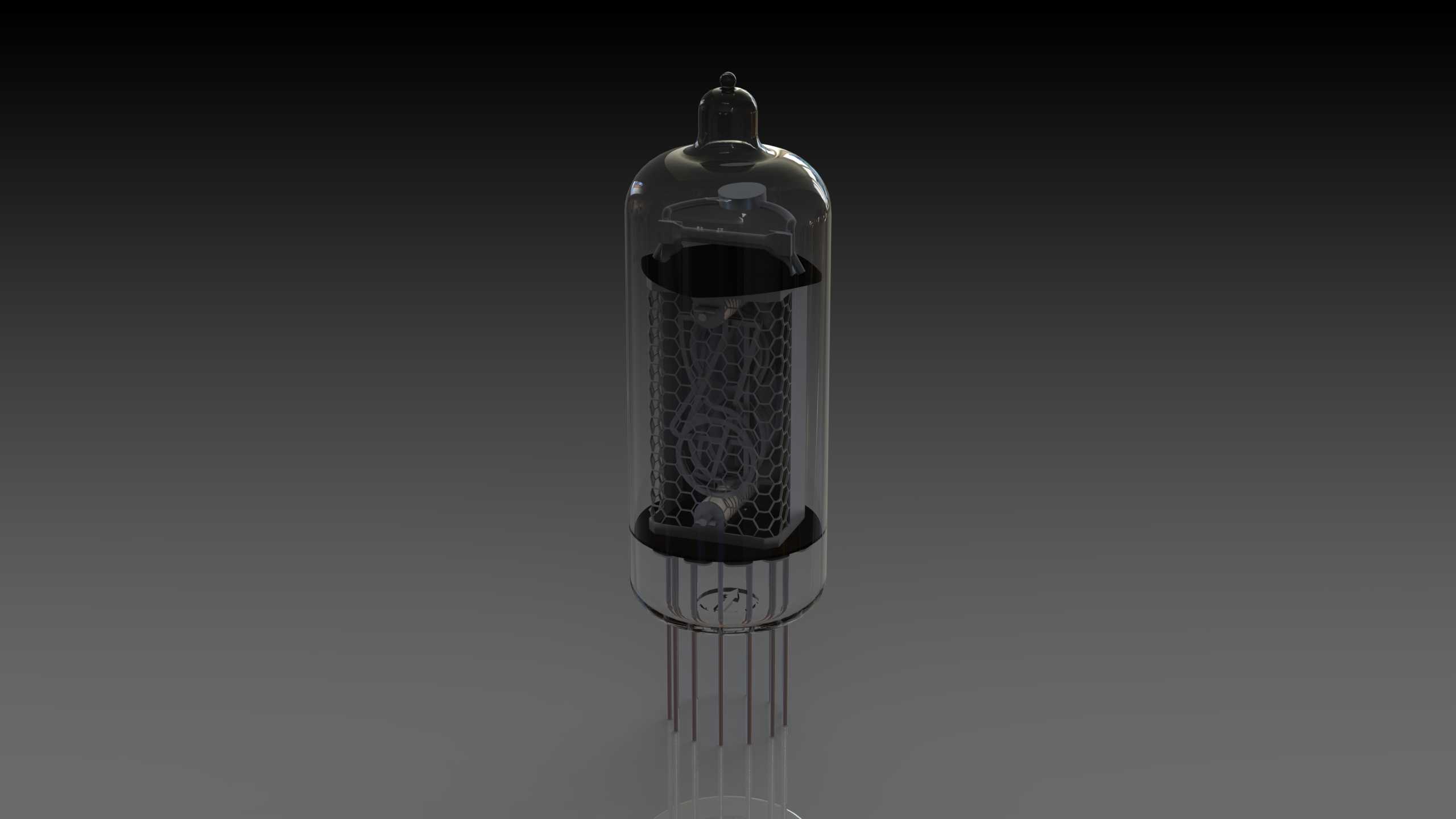

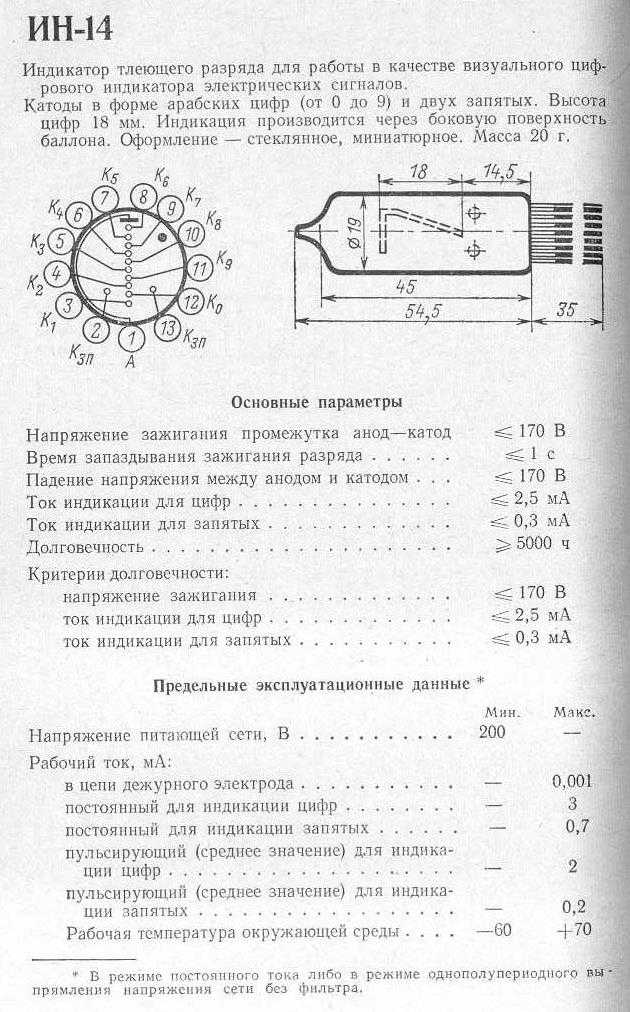

IN-14数码管是复古辉光显示领域应用极为广泛的冷阴极电子器件，早期多用于工业计数仪表、测试仪器、老式数控设备的数值显示单元，当下则大量应用于复古时钟DIY、蒸汽朋克风格电子装置、怀旧数码文创产品、收藏级电子陈设的制作场景中，是复古电子爱好者群体中认可度极高的经典显示器件。该器件依靠玻璃壳体内充入的低压惰性气体在阴极辉光放电效应实现数字显示，工作时对应数字形状的阴极周围会发出暖橙色的柔和辉光，具备极高的视觉辨识度与复古氛围感，和现代LED、LCD显示器件的视觉效果存在本质区别。从产品功能特性来看，该款数码管可独立显示0-9共十个阿拉伯数字，每个数字对应独立的阴极引脚，通过控制对应引脚的电平即可触发对应数字的辉光点亮，公共阳极引脚统一接入工作高压，器件内部设置有辅助屏蔽结构，能够减少不同数字阴极之间的放电干扰，避免出现数字串亮、辉光溢出的问题，保证显示内容的清晰锐利。在设计思路层面，该结构完全参照实物器件的真实比例进行还原，首先还原了外层高透玻璃壳体的造型，包括顶部的抽真空封接尖顶、下部的玻璃压封基座结构，精准复刻了玻璃壳体的弧度与壁厚特征；内部结构完整还原了网状阳极屏蔽罩、十个独立成型的数字阴极构件、内部支撑云母片、引脚引出线的排布关系，每个数字阴极的立体造型都按照实物的弯折形态构建，准确还原了数字之间的层叠间距与相对位置，保证结构装配关系和真实器件完全一致；下部的多根直插式引出引脚按照标准引脚间距排布，还原了引脚的直径与伸出长度，能够匹配标准的数码管安装插座尺寸。从外形尺寸与安装边界来看，该数码管为细长圆柱型玻璃封装结构，整体外径、管身总长度都符合IN-14器件的通用规格，下部引脚的排布圆周直径、单根引脚直径都遵循行业通用的安装尺寸要求，安装时仅需为管身预留对应直径的通孔空间，引脚端匹配对应间距的焊接焊盘或插座即可完成固定，安装过程中需要注意玻璃壳体的防护，避免外力挤压造成玻璃破损，同时要为高压驱动电路预留足够的绝缘安全距离，防止高压放电带来的安全隐患。该结构完整还原了IN-14数码管的全部内外细节，既可以用于复古电子装置的结构装配验证，也可以作为文创产品设计的外观参考模型，帮助设计者快速完成相关产品的结构匹配与外观效果预览。
