带信号防护功能的USB接口隔离电路板

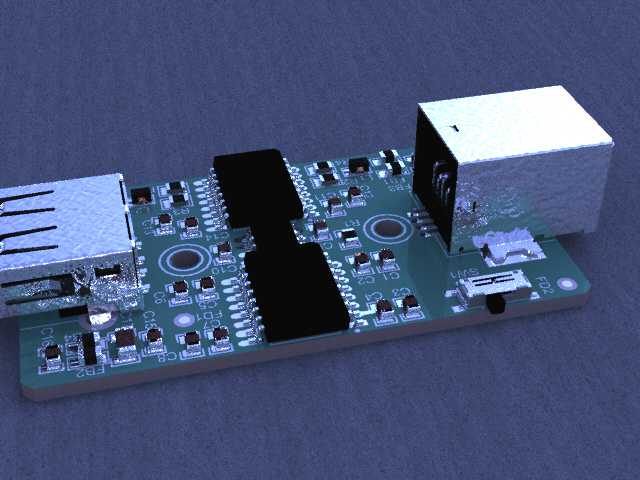

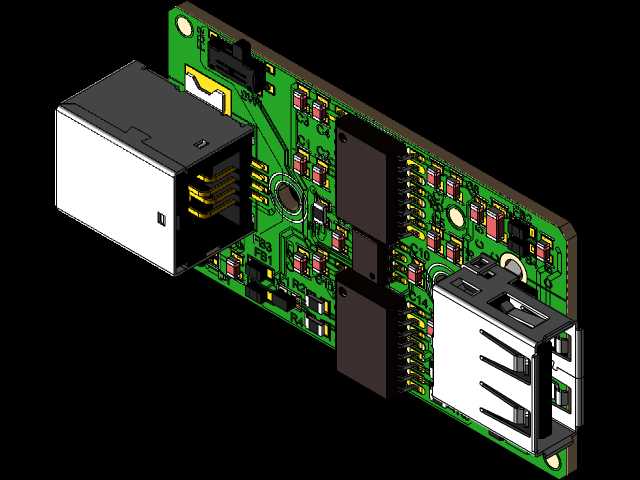

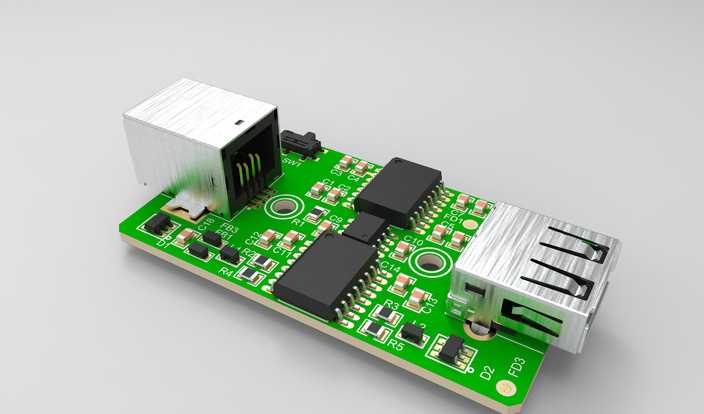

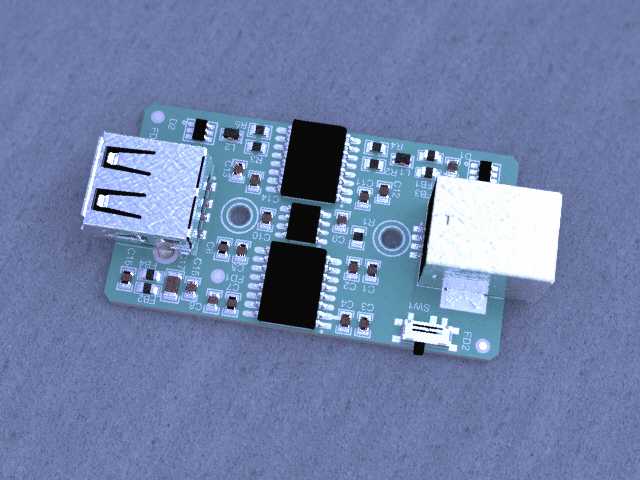

这款USB隔离电路板是面向工业控制、精密测试测量、嵌入式开发等场景设计的信号防护配件，核心作用是在USB接口的主机端与外设端之间建立电气隔离屏障，阻断两端设备间的接地回路，避免不同设备接地电位差引发的地环流干扰，同时抑制电涌、静电放电以及各类工业现场的电磁干扰窜入通信链路，保障USB数据传输的稳定性，也能避免异常电压、电流冲击损坏主机或外设的核心电路。在实际工业应用场景中，车间内的PLC、数据采集卡、工业相机等设备往往和上位机分别接在不同的供电回路中，接地电位差很容易在USB连接时产生共模干扰，轻则导致数据丢包、通信中断，重则直接烧坏设备的USB接口芯片，这款隔离板就能在不改变原有USB通信协议、不影响传输速率的前提下，彻底解决这类接地环路带来的问题，也适用于调试阶段的开发场景，避免开发板异常上电损坏调试用的电脑主机。从产品设计思路来看，这款电路板采用了成熟的隔离方案，板载集成了电源隔离与信号隔离通道，无需额外外接供电即可实现全端口的电气隔离，板上的隔离芯片两侧做了清晰的区域划分，铺铜间距满足安规隔离的爬电距离要求，接口端分别设置了标准USB-A公头与母座，可直接串接在普通USB延长线路中使用，无需额外改线或焊接，降低了现场部署的难度。电路板的外形尺寸控制在29mm×53mm，整体体积小巧，板上预留了固定安装孔位，既可以直接悬空串接在USB链路中，也可以通过螺丝固定在设备壳体内部的安装柱上，不会占用过多的设备内部空间，适配各类紧凑型工业设备的内部安装需求。板上的接口布局经过优化，输入输出接口分别布置在板卡两端，走线时严格遵循高速信号的阻抗控制要求，减少信号反射与串扰，保障USB信号的传输质量，板载的防护器件能够吸收接口端的瞬态高压脉冲，进一步提升端口的抗浪涌能力，适配复杂电磁环境下的长期稳定使用需求。
