5V直流升压USB供电扩展模块结构设计

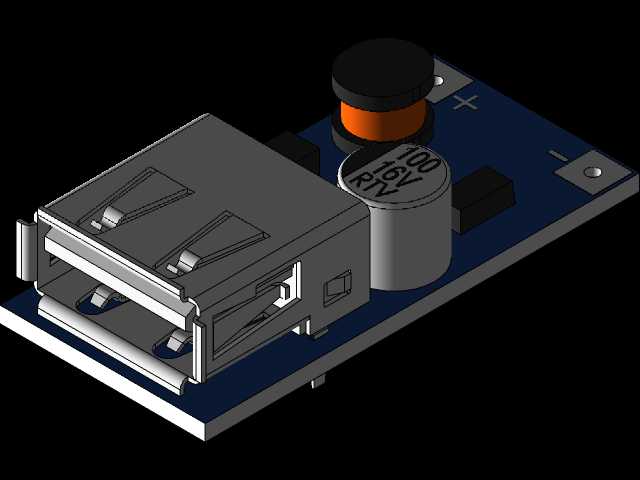

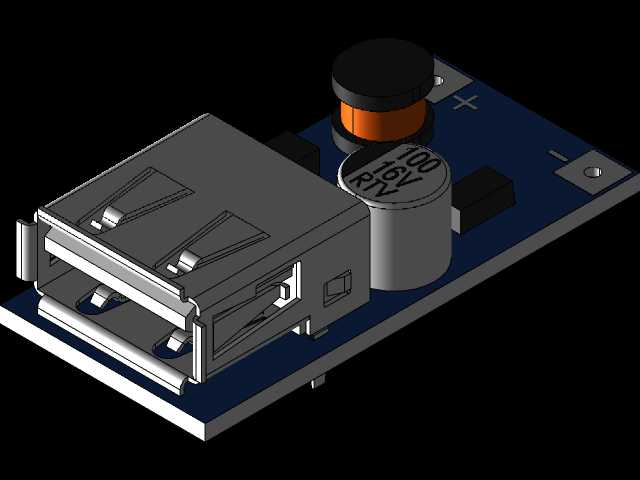

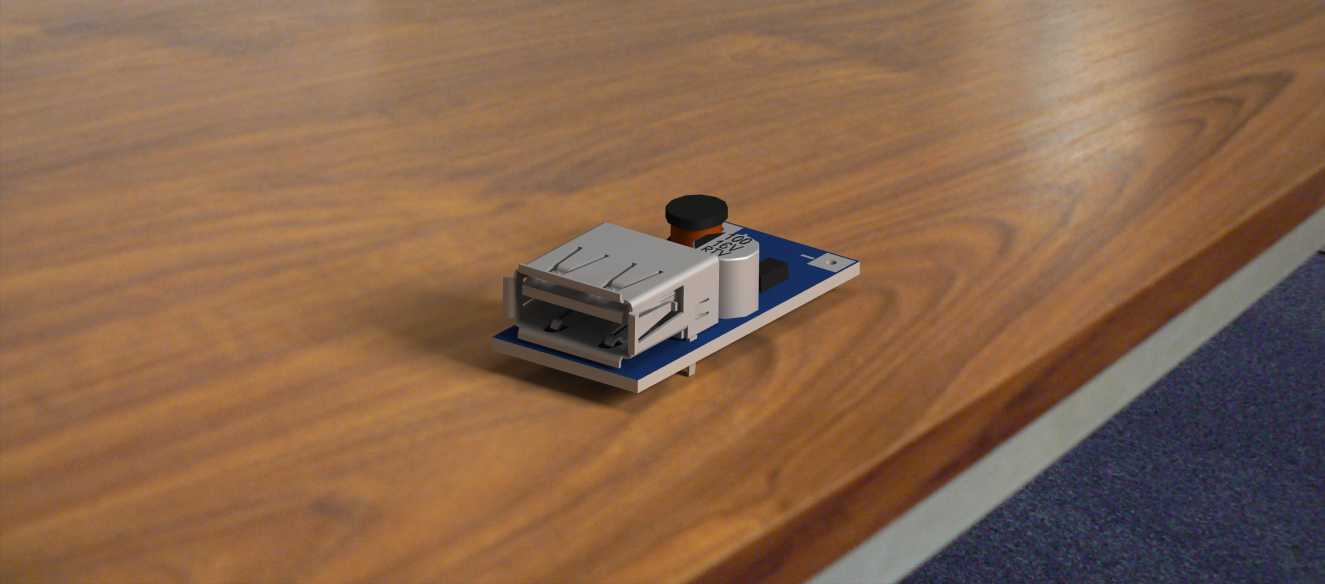

这款5V直流升压USB供电扩展模块，主要面向便携电子设备补能、小型嵌入式系统供电、桌面数码外设扩展等日常及工业轻量供电场景，可在低压直流输入场景下实现稳定的5V电压输出，为智能手机、小型数码配件、低功耗传感模块等设备提供可靠的供电支持，解决多设备同时取电接口不足、低压输入无法满足标准USB设备供电要求的实际痛点。在实际使用场景中，该模块既可以搭配单节锂电池、小型太阳能板等低压直流电源，为户外作业的便携数码设备提供应急充电支持，也可以集成到桌面小型供电工位、嵌入式开发测试台架中，作为标准USB供电扩展节点使用，无需额外配置大型供电设备即可满足小功率设备的取电需求。从功能特性来看，模块集成了直流升压电路、标准USB-A型输出接口、输入滤波电容与状态指示元件，可将较低的直流输入电压稳定升压至5V标准USB供电电压，输出电流可达1A，能够满足多数智能手机、蓝牙耳机、小型开发板等设备的充电与供电需求，板载的滤波元件可有效降低输出电压纹波，避免供电不稳对敏感数码设备造成损伤，接口采用标准USB母座设计，无需额外转接头即可适配常规USB供电线材。在设计思路上，整体采用紧凑化PCB布局思路，将升压核心元件、输入输出接口、无源器件全部排布在单块小型PCB板上，尽可能压缩模块的整体占用空间，元件排布遵循电流走向最短原则，功率回路走线做加宽处理降低线路损耗，发热元件布局远离接口区域避免长期使用时热量堆积影响接口插拔寿命，同时预留了输入引脚的焊接位置，既可以采用直插引脚焊接固定在其他主板上，也可以外接输入导线作为独立模块使用。外形尺寸与安装边界方面，模块整体为长方形薄型PCB结构，板载USB接口突出于板边的尺寸符合标准USB接口的插拔安全距离要求，板上预留的两个固定安装孔位可配合铜柱或螺丝完成模块的固定安装，安装时仅需预留出USB接口侧的插拔操作空间，以及顶部电容、电感元件的高度避让空间即可，无需额外预留过大的安装间隙，可轻松集成到小型设备壳体、桌面供电底座等空间受限的安装场景中，模块整体边角做圆角处理，避免安装调试过程中尖锐板边划伤操作人员，元件高度控制在较低范围内，不会对周边其他元件的布局造成干涉。
