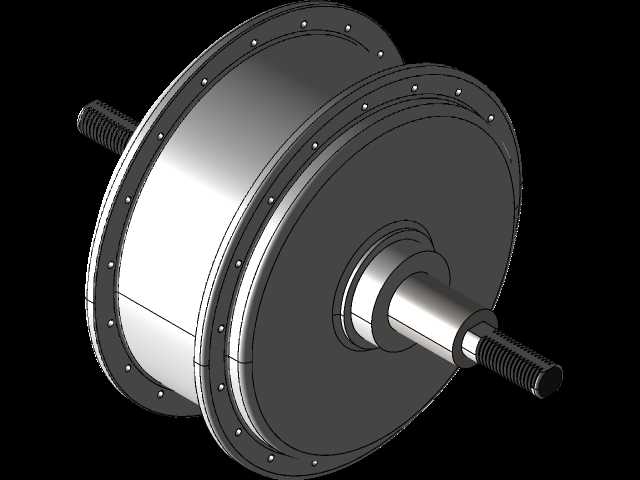

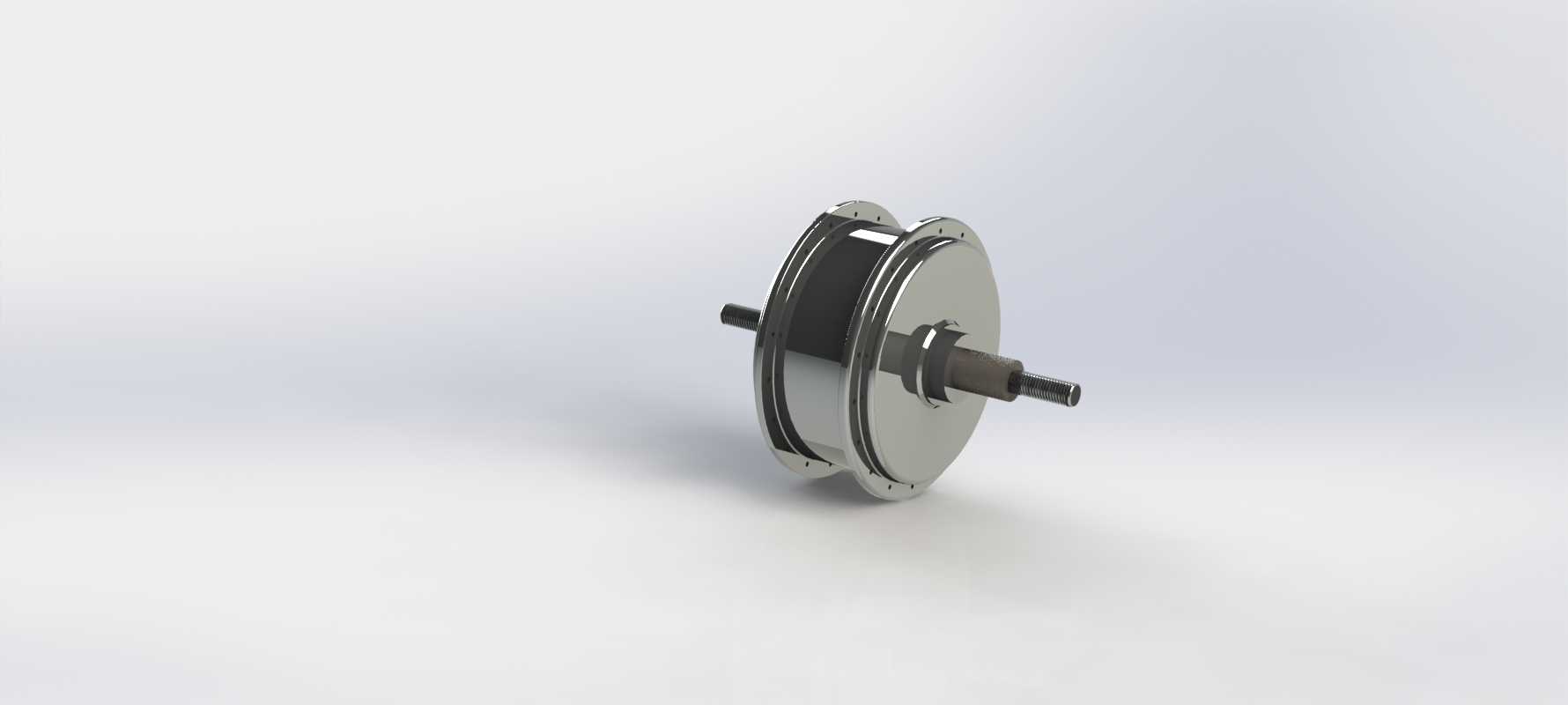

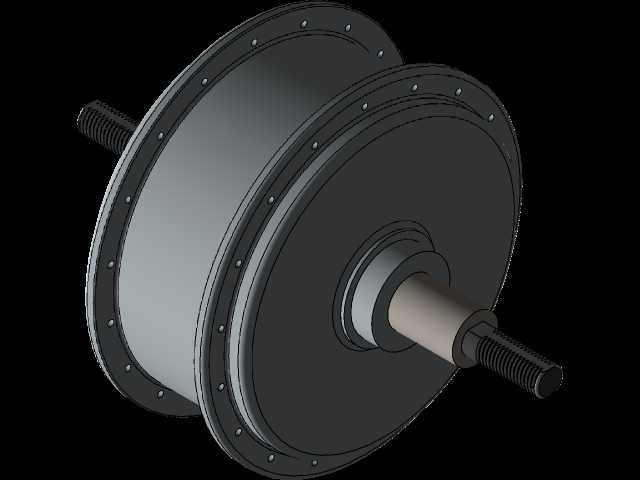

电动自行车后轮无刷直流轮毂驱动结构

这款无刷直流轮毂结构，是专为电动自行车后轮驱动场景开发的集成式动力单元，核心应用场景覆盖城市通勤电动自行车、共享电单车、短途代步电动两轮车的后轮动力输出环节，替代传统中置电机加链条传动的复杂结构，将动力输出端直接集成在车轮轮毂内部，大幅缩减传动路径的动力损耗，同时简化整车装配流程，降低后期维护的复杂度。从实际用途来看，该结构直接承担电动自行车的后轮驱动功能，将电能转化为旋转机械能带动后轮转动，为整车提供行进动力，同时无刷结构的设计避免了有刷电机碳刷磨损的问题，大幅延长动力单元的使用寿命，适配日常通勤场景下高频次、长周期的使用需求，能够应对城市铺装路面的常规行驶工况，满足日常代步的动力输出要求。在功能特性层面，该轮毂电机采用外转子结构设计，转子部分直接与车轮轮圈连接固定，定子固定在中心轴上，动力输出直接作用于轮体，传动效率远高于带传动、链传动的间接驱动方案；无刷直流的驱动形式运行噪音更低，运转过程中无碳刷摩擦产生的电火花与积尘问题，运行稳定性更强，同时具备不错的低速扭矩输出特性，能够满足电动自行车起步、爬坡阶段的动力需求，适配日常骑行的动力输出曲线。从设计思路来看，该结构采用高度集成化的设计理念，将电机定子、转子、轴体全部整合在轮毂壳体内部，整体结构紧凑，不需要额外预留传动机构的安装空间，能够适配常规电动自行车后轮的安装位，降低整车设计的空间适配难度；中心轴采用双侧伸出的固定结构，轴体上预留有车架安装的定位平面与走线通道，既能够保证与车架后叉的固定强度，也方便电机线束从轴体内部引出连接控制器，避免线束外露造成的磨损、进水风险。在外形尺寸与安装边界方面，该轮毂整体为圆盘式结构，径向尺寸适配常规14寸、16寸电动自行车的轮圈安装规格，轴向宽度控制在后叉常规开档尺寸范围内，不需要对车架后叉进行额外改造即可完成安装；中心轴的直径、伸出长度符合通用电动自行车后轮轴的安装标准，轴端预留有螺母固定的螺纹段，能够与现有标准紧固件适配，轮毂壳体外侧预留有轮辐安装的固定孔位，可直接与常规轮圈、辐条完成装配，整体安装边界与现有主流电动自行车后轮位完全兼容，不需要额外开发配套的车架结构即可完成适配装车。
