电动自行车10串3并带BMS锂电池组结构

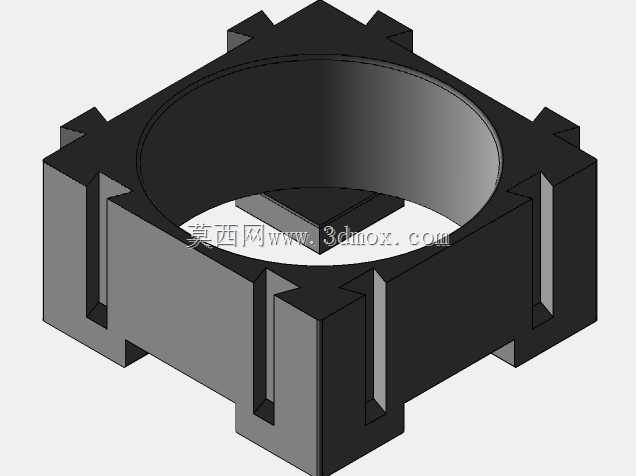

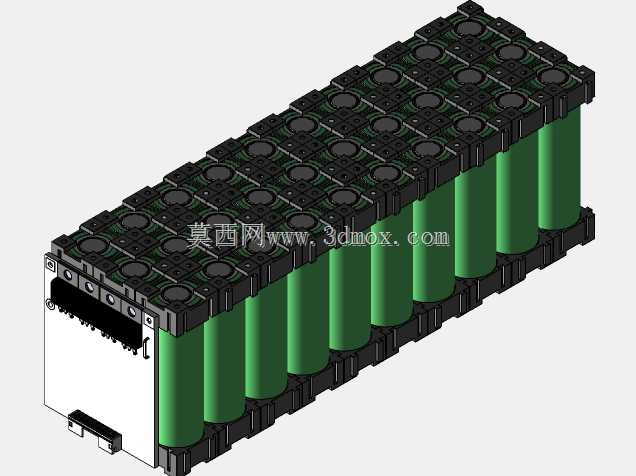

　　这款10串3并圆柱电芯排布的动力锂电池组件，核心适配民用两轮电动自行车的动力供电场景，也可拓展用于小型便携储能背包、短途代步助力装置的供电单元，日常使用中负责为整车驱动电机、车载电控系统、照明信号模块提供稳定的直流电能输出，同时配套集成的BMS电池管理模块可实现电芯状态实时管控，避免过充过放、过流短路等异常工况对电芯造成不可逆损伤。从结构设计逻辑来看，整体采用模块化堆叠思路，单组支架可同时固定3颗18650规格圆柱电芯，沿串接方向依次排布10组支架形成完整串数架构，相邻支架通过侧边卡扣结构实现快速拼接，无需额外粘接或紧固件即可完成电芯径向定位，支架上预留的电芯限位槽与电芯外壁贴合间隙控制在0.2mm以内，

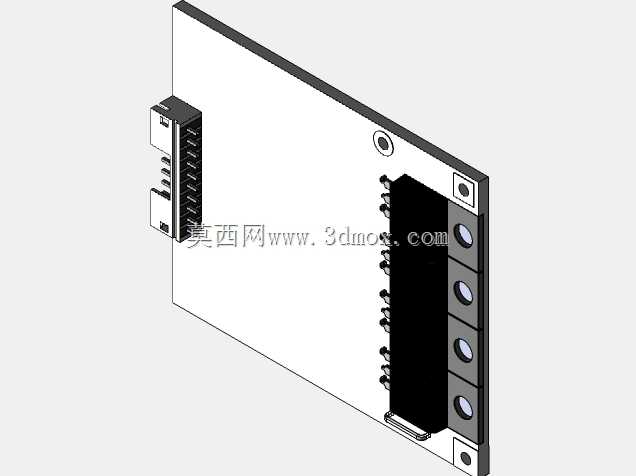

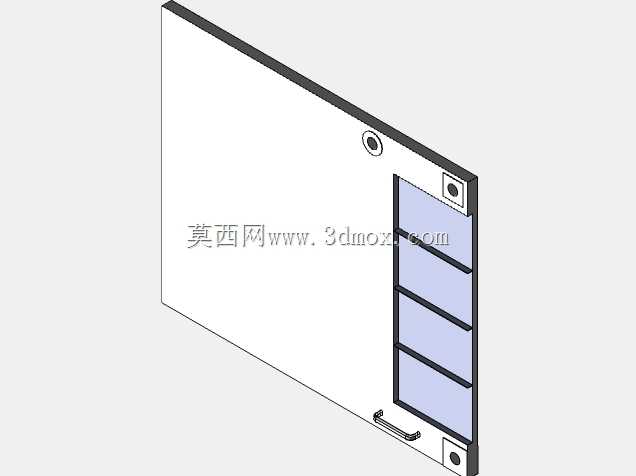

　　既可以保证电芯安装时的顺畅度，也能在车辆行驶产生振动时限制电芯径向窜动，避免电芯极耳受拉扯断裂。电芯排布上采用3并10串的拓扑结构，3颗并联电芯通过镍带点焊实现同电位连接，相邻串之间通过汇流镍带完成串联导通，汇流镍带的宽度与厚度经过载流能力校核，持续放电工况下镍带温升控制在安全阈值内，不会出现局部过热问题。组件侧边预留的BMS安装位采用嵌入式结构，保护板通过侧边定位槽与支架卡接，BMS采样线对应连接每一串电芯的汇流点位，采样线走线沿支架侧边预留的线槽排布，避免走线杂乱被电芯挤压破损，BMS输出端直接集成放电接插件与充电接插件，接插件安装位设置有定位凸台，可与外部线束插头实现防呆插接，避免正负极反接造成器件烧毁。从安装边界尺寸来看，

　　整体组件为规整长方体结构，长度方向对应10串电芯的排布方向，尺寸适配常规电动自行车座桶内部的安装空间，宽度方向对应3并电芯的排布宽度，可直接放入多数车型的电池仓内，高度方向与单颗圆柱电芯长度加上下支架厚度匹配，安装时无需对原车电池仓做额外切割改造。组件底部预留有固定孔位，可通过扎带或简易压条将整个电池组固定在电池仓内，应对日常骑行过程中的颠簸冲击，上下支架边缘做了圆角过渡处理，避免安装维护时尖锐边角划伤操作人员或划破线束绝缘层。设计过程中充分考虑了电芯的散热需求，相邻电芯之间保留有均匀的通风间隙，车辆行驶过程中气流可顺着电芯间隙流过，带走电芯充放电过程中产生的热量，避免长期大电流工况下热量积聚导致电芯寿命衰减。

　　同时整个支架结构采用阻燃绝缘材质，即使出现单颗电芯异常发热的情况，支架材质也不会被引燃，同时可隔绝相邻电芯之间的热传导，降低热失控蔓延的风险。汇流镍带的点焊位置做了沉台设计，镍带点焊完成后表面与支架表面齐平，不会出现凸起剐蹭外部绝缘层的问题，整个电池组组装完成后外部可直接套热缩膜或绝缘壳体，无需额外做绝缘避让处理。BMS模块的参数匹配10串三元锂或磷酸铁锂电芯的电压区间，过流保护阈值适配常规350W到500W电动自行车电机的工作电流，日常骑行时的起步电流、爬坡大电流工况都可正常支持，不会出现误触发保护导致动力中断的情况。
