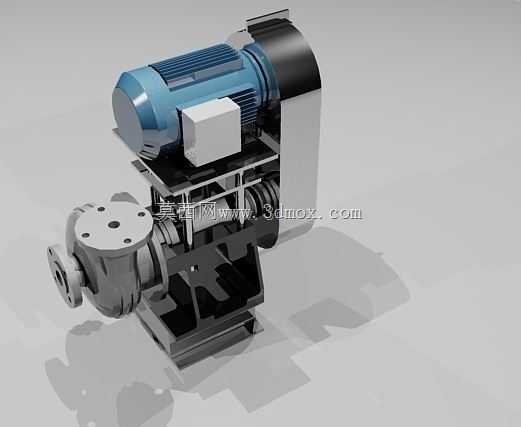

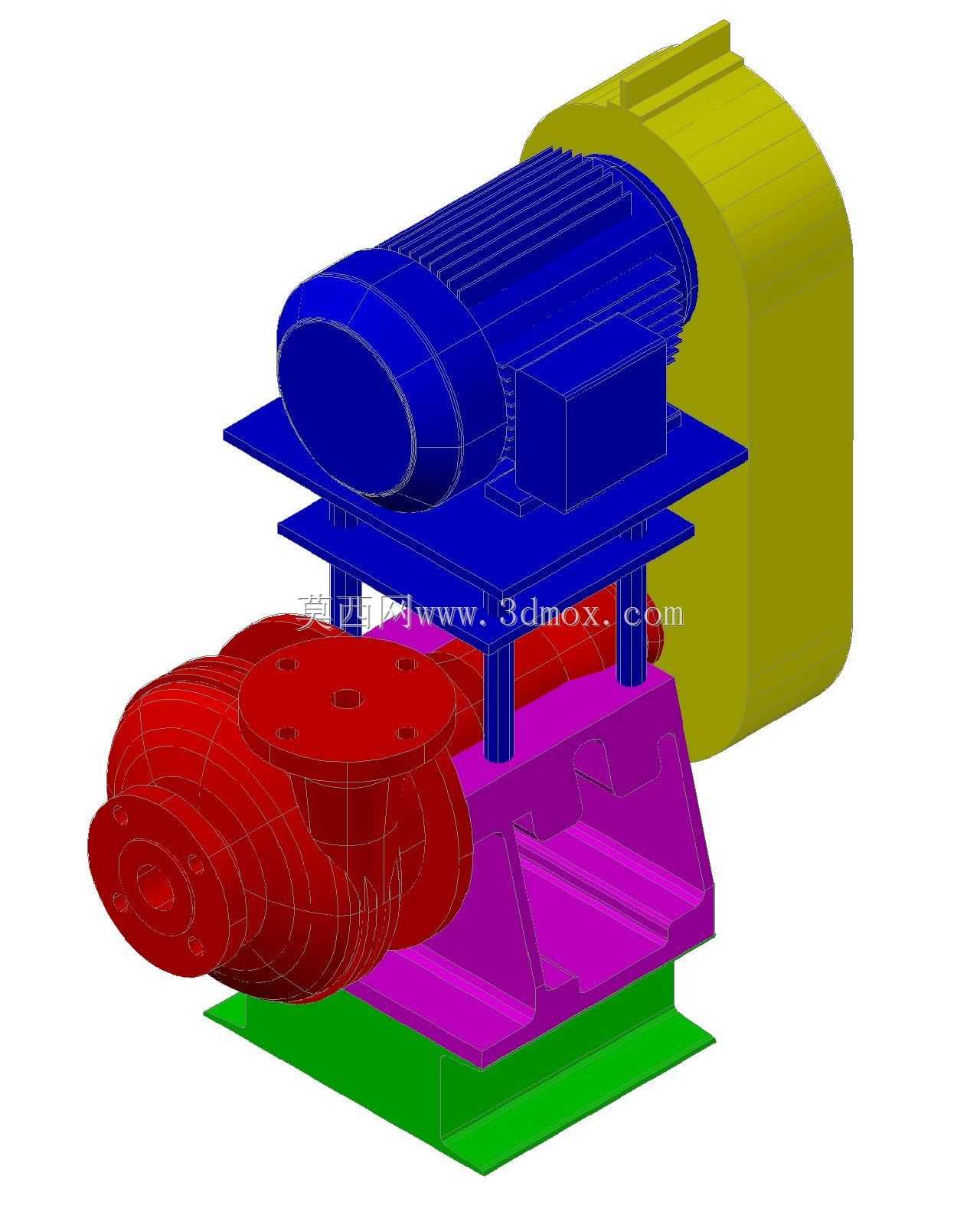

集成电机驱动卧式离心泵三维结构

　　这套三维结构还原的是工业现场常用的卧式单级离心泵组，从结构布局来看，驱动端采用标准卧式异步电机直联托架传动，省去了联轴器找正的复杂工序，泵体进出口采用法兰连接形式，适配多数工业管路的通用安装标准。日常应用场景覆盖循环水系统、轻腐蚀流体输送、生产工艺介质增压等环节，在化工配套、暖通循环、给排水场站都能见到同结构产品的身影。从设计逻辑上看，电机与泵体共用一体式冲压焊接底座，底座预留的地脚螺栓孔位严格遵循通用泵组安装尺寸规范，安装时不需要额外加工过渡垫板，只要保证基础平面水平度偏差在允许范围内，就能完成整机固定。

　　泵头部分采用蜗壳式流道设计，进水口沿轴向正对叶轮中心，出水口沿蜗壳切线方向向上布置，这种结构能最大程度降低流体在泵腔内部的紊流损失，叶轮采用闭式结构，适配不含大颗粒杂质的洁净流体输送，过流部件的壁厚预留了足够的腐蚀余量，常规清水工况下长期运行不会出现壳体磨穿问题。托架部分设置了独立的轴承腔，两端采用油脂润滑的深沟球轴承支撑泵轴，轴承位的同轴度公差控制在0.02mm以内，能有效降低运行过程中的轴系跳动，避免机械密封出现偏磨泄漏。电机安装平台设置了可调整的顶丝结构，装配时可以微调电机轴与泵轴的同轴度，抵消底座加工带来的微小形位误差，即使是现场更换电机，也能快速完成找正工作，不需要大型工装辅助。

　　从安装边界来看，整机的重心落在底座几何中心偏泵头一侧，设计时已经考虑了运行时的动平衡余量，地脚螺栓的布置间距避开了常见的基础预埋件冲突位置，进出口法兰的端面距底座安装面的高度符合行业通用尺寸，对接管路时不需要额外配置异形弯头。护罩部分采用薄钢板折弯成型，完全覆盖联轴器等旋转外露部件，满足工业设备的安全防护要求，护罩上预留了散热通风孔，不会因为长时间运行导致联轴器区域温度过高。泵体底部设置了排污螺塞，设备检修时可以完全排空泵腔内的残留介质，避免冬季停机时腔体积液冻裂壳体。机械密封采用集装式结构，更换时不需要拆解泵头和电机，只要松开泵盖与托架的连接螺栓，就能抽出密封组件完成更换，大幅缩短现场维护的停机时间。

　　从建模细节来看，所有连接螺栓的位置、法兰的螺栓孔分布、轴承位的台阶尺寸都完全按照实际加工尺寸还原，没有做简化省略，结构设计人员可以直接参考这个模型完成管路布局设计、基础预埋件设计，也可以作为同类型泵组改型设计的基础参照，调整叶轮参数、进出口通径就能衍生出不同扬程流量参数的泵型。在实际选型过程中，这种集成式泵组因为出厂时已经完成了轴系找正，现场安装工作量比分体式联轴器传动的泵组减少60%以上，非常适合安装空间紧凑、现场运维能力有限的应用场景，比如楼宇供水增压、小型生产装置的循环水系统，不需要配备专业的机泵安装人员就能完成整机部署。
