带防护圈小型四旋翼航拍飞行器结构设计

这款带全包围桨叶防护圈的小型四旋翼飞行器，主要面向室内近距航拍、青少年科创教学、家庭休闲娱乐场景设计，可在狭小室内空间、低矮树丛旁等常规无防护无人机易碰撞的场景下稳定作业，既可以搭载微型摄像头完成桌面静物拍摄、室内空间记录等轻量航拍任务，也可作为航模教学载体帮助学习者理解多旋翼飞行控制逻辑、空气动力布局原理。

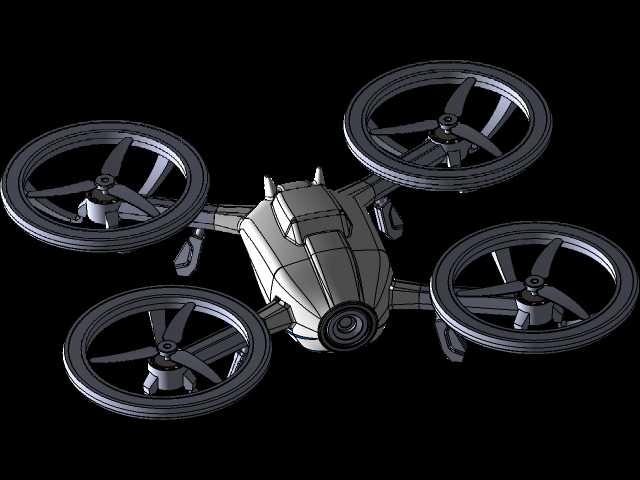

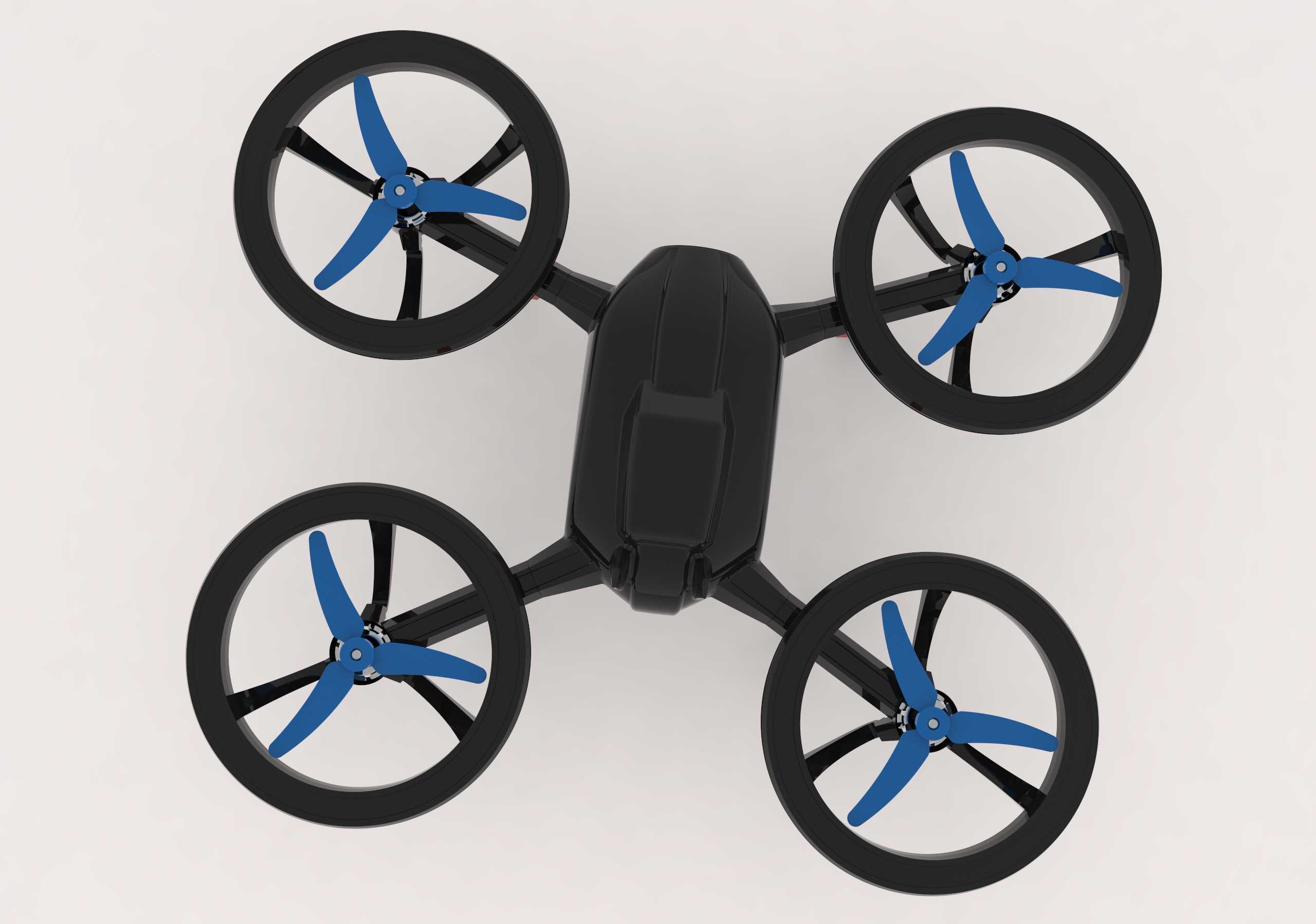

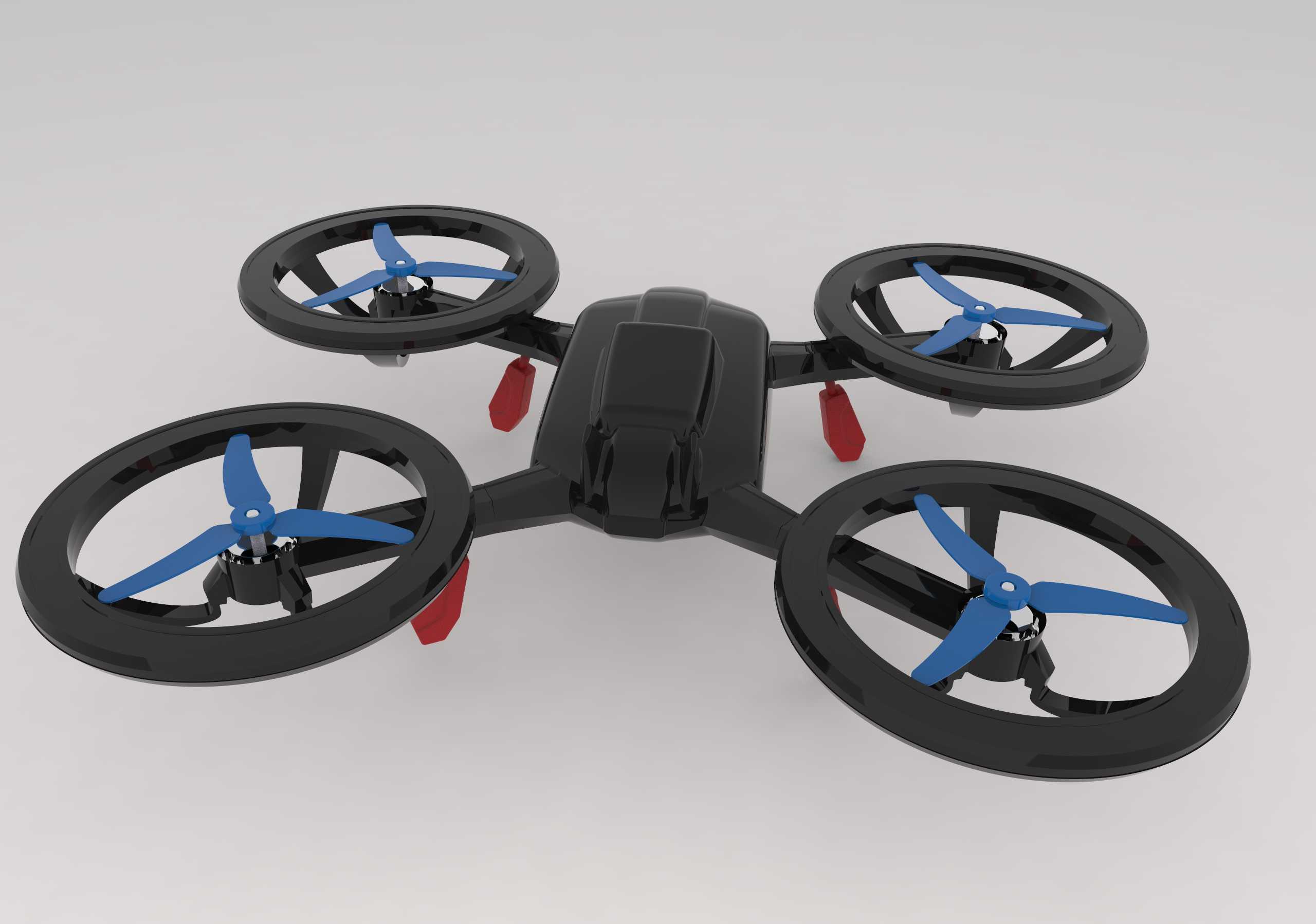

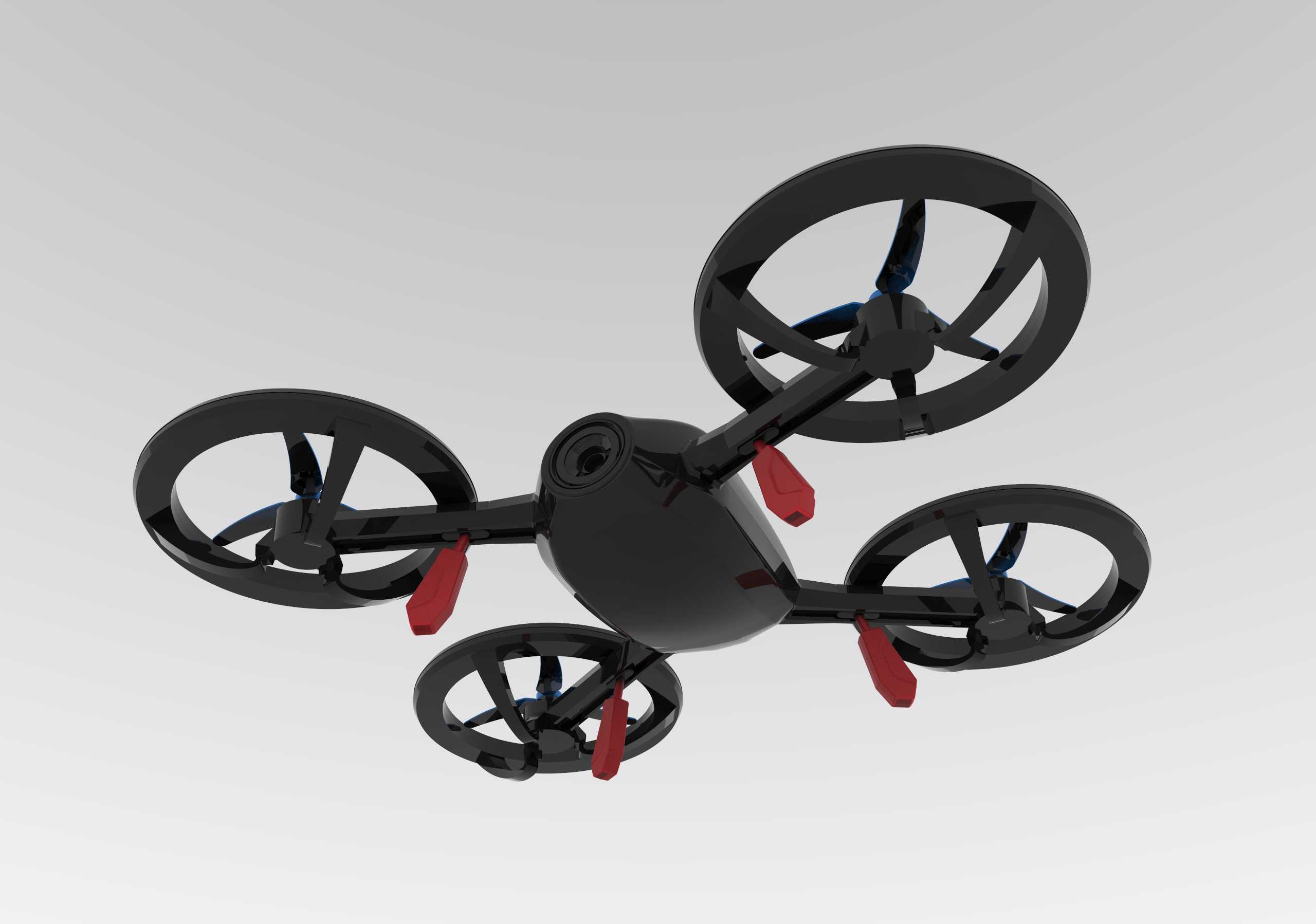

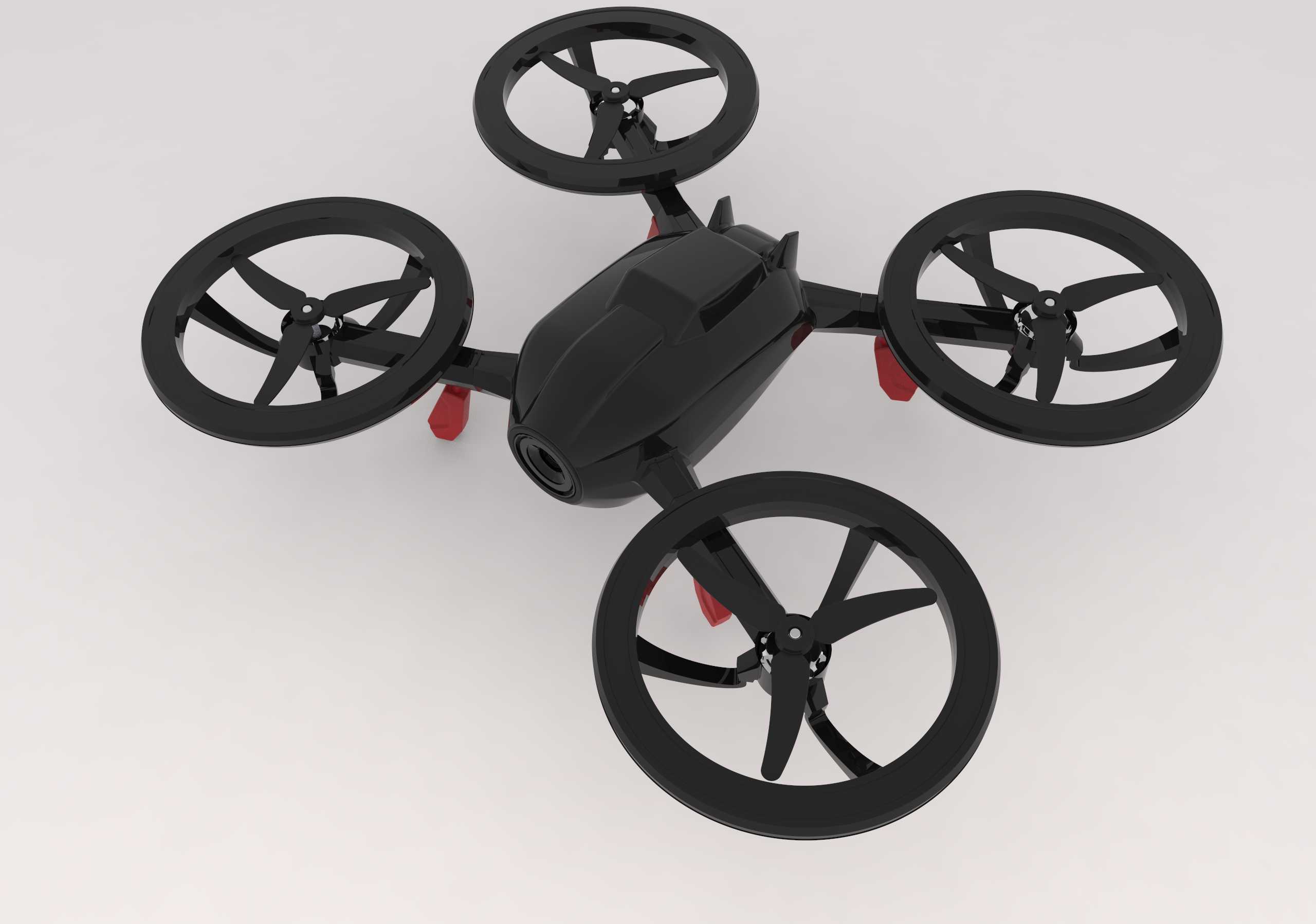

从功能特性来看，整机采用四轴X型布局，四个旋翼臂从中心主机身均匀向外延伸，每个旋翼外侧都设置了一体式环形防护圈，防护圈与旋翼臂采用一体化结构设计，能够在飞行发生碰撞时直接阻隔桨叶与障碍物接触，既避免高速旋转的桨叶划伤使用者、碰损周边物件，也能降低桨叶受撞击断裂的概率，提升新手操作的容错率。机身底部预留了微型摄像头安装位，四个机臂末端下方设置了凸起的支撑脚垫，起降时能够垫高机身，避免底部搭载的摄像头直接接触地面造成刮损，脚垫采用弹性结构设计，可吸收降落时的冲击能量，降低硬着陆对机身内部电子元件的震动影响。

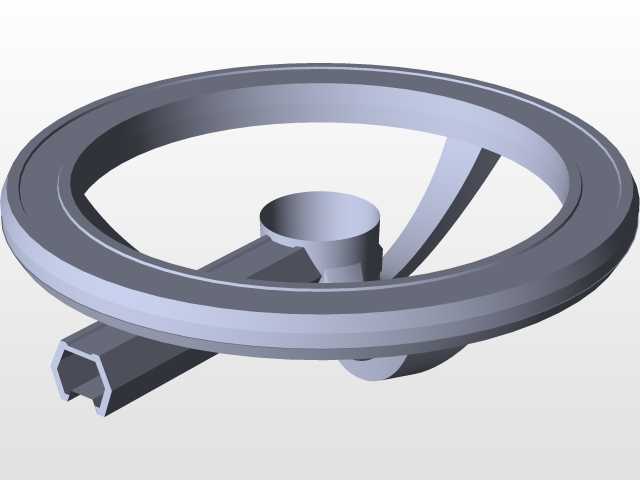

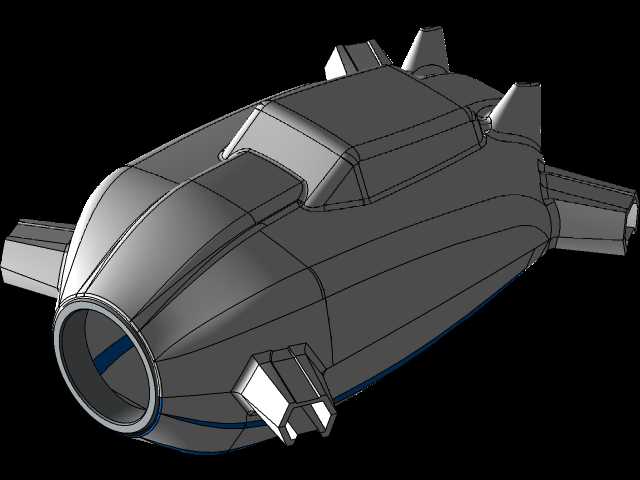

设计思路上，整机优先考虑轻量化与抗摔性，主机身采用流线型曲面造型，能够降低飞行过程中的空气阻力，减少不必要的动力损耗；四个旋翼的电机安装位做了局部加厚处理，强化碰撞与降落时的结构强度，防护圈采用辐条式支撑结构连接中心电机座与外圈环体，在保证结构强度的前提下尽可能减少材料用量，降低整机自重。机身尾部设置了电池安装舱，可快速插拔更换锂电池，延长连续作业时长，机身前端预留了镜头避让空间，保证摄像头的拍摄视角不会被机身结构遮挡。

从安装边界与尺寸适配来看，整机旋翼端到端的对角尺寸控制在适合单手握持的范围内，防护圈外圈直径略大于旋翼旋转直径，预留了足够的安全间隙，不会出现桨叶摩擦防护圈的问题；机身中心舱体的内部空间可容纳常规微型飞控板、电调、电池与图传模块，各电子元件的安装位都设置了对应的卡扣与螺柱，无需额外粘接即可完成固定，机臂与中心机身采用过渡圆角连接，避免应力集中导致的摔落断裂问题，整机装配完成后重心落在四个旋翼的几何中心位置，能够保证飞行过程中的姿态稳定，减少飞控系统的姿态修正负担，提升悬停与飞行时的平稳度。
