分体式FPV航拍摄像头结构设计

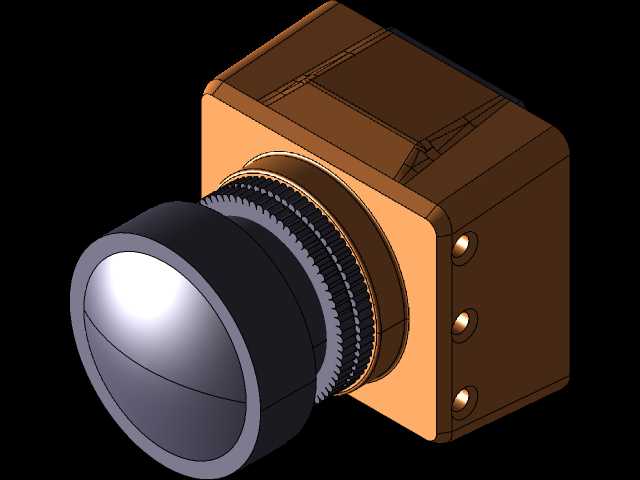

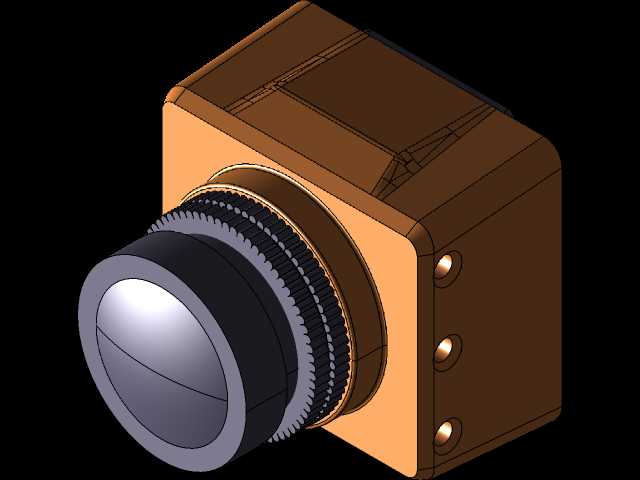

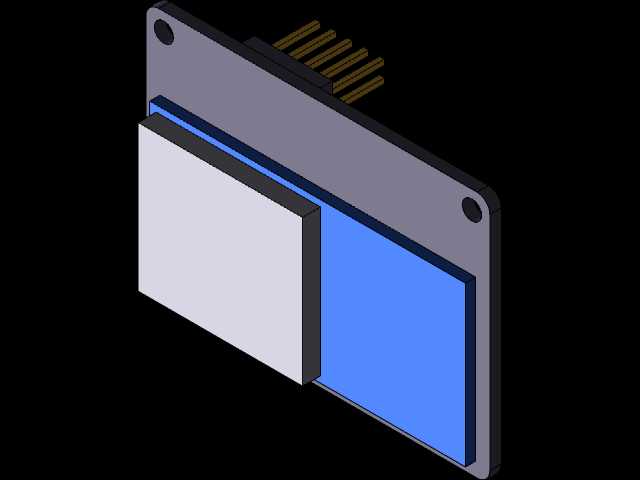

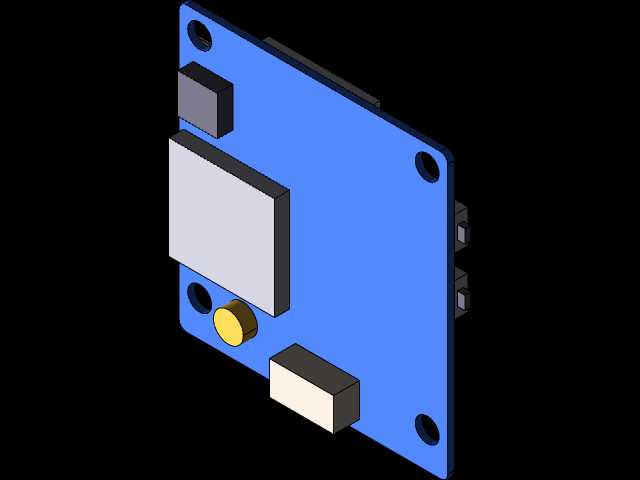

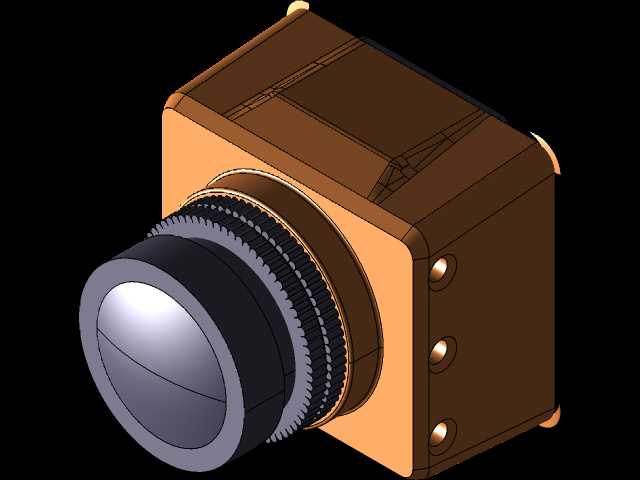

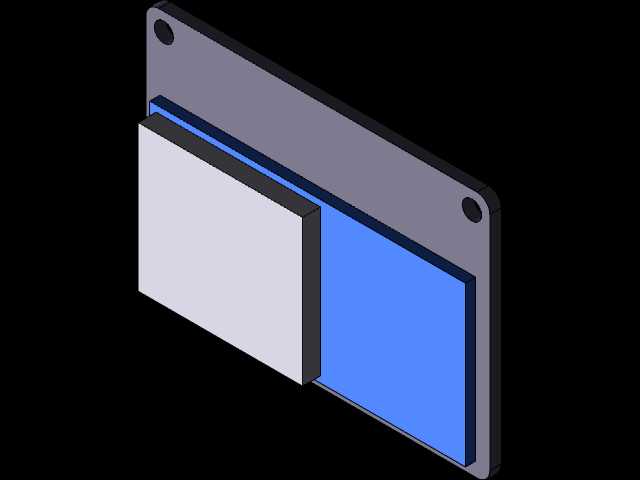

这款分体式FPV摄像模组是专为穿越机、小型航拍无人机设计的核心视觉采集组件，在航模竞速、低空航拍、无人机巡检等场景中承担第一视角画面采集与传输的核心功能，能够为飞手提供实时的飞行视角反馈，是FPV飞行体验中不可或缺的核心部件。区别于传统一体式摄像头，该产品采用镜头模组与主控处理板分离的结构设计，核心思路是为了适配小型穿越机局促的机架安装空间，将重量较大的主控板安置在机架重心区域，仅将体积小巧的镜头模组布置在机头视角位置，既能够优化整机的重量分布，降低机头位置的负重，提升飞行操控的灵活性，也能避免主控板工作发热对镜头成像效果产生干扰，同时分体排线的连接方式也能让镜头的安装角度调整更加灵活，适配不同机架的前倾安装需求。从功能特性来看，该摄像模组支持高清画面采集，能够适配多种制式的视频传输信号，搭配大容量存储模块可实现飞行过程的画面录制，镜头采用大视场角光学设计，能够覆盖更广的飞行视野，减少飞行过程中的视觉盲区，外壳采用高强度轻质铝合金材质加工，既能够为内部感光元件提供可靠的防护，抵御飞行过程中的轻微碰撞与震动，也能辅助主控芯片进行散热，保证长时间飞行工作的稳定性。在安装边界设计上，镜头模组采用方块式紧凑外形，侧边预留标准的安装孔位，能够直接适配市面上绝大多数主流穿越机机架的摄像头安装座，安装孔距符合通用航模配件的安装标准，无需额外改装即可完成固定；主控板部分采用规整的矩形布局，板边预留标准的接线焊盘，能够方便飞手连接飞控、图传等周边设备，板载的存储卡槽采用侧置布局，即使在主控板固定完成后也能方便地插拔存储介质，分体连接排线采用柔性耐折设计，能够适应飞行过程中的震动拉扯，避免长期使用出现接触不良的问题。整体设计充分考虑了航模飞行场景下的轻量化、抗震动、易安装需求，在紧凑的体积内整合了画面采集、处理、存储的全流程功能，分体式的结构也为装机时的布局调整提供了更高的自由度，能够适配不同尺寸、不同布局的FPV机架安装需求，在竞速穿越、花式飞行、低空航拍等场景下都能提供稳定清晰的第一视角画面支持。
