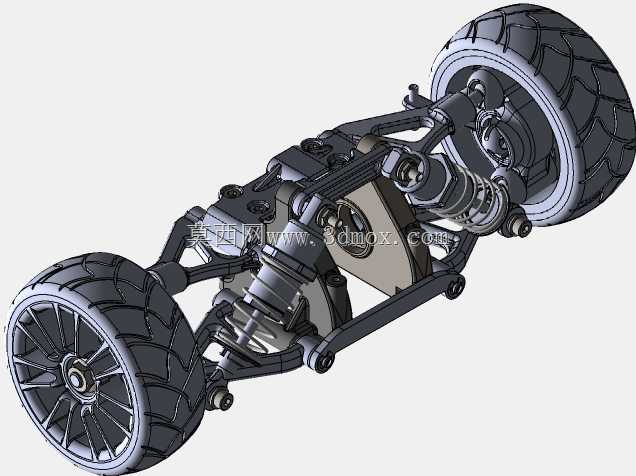

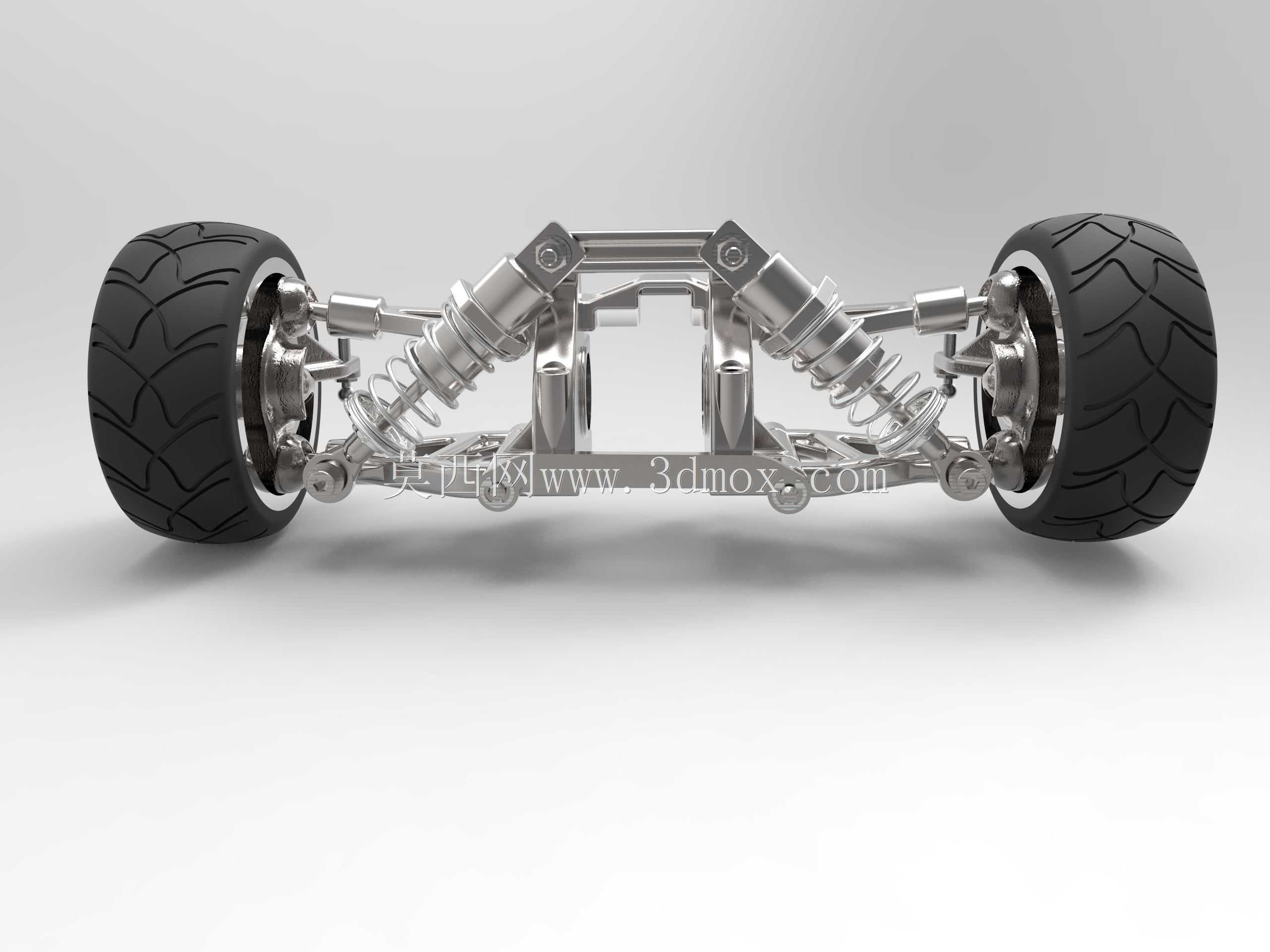

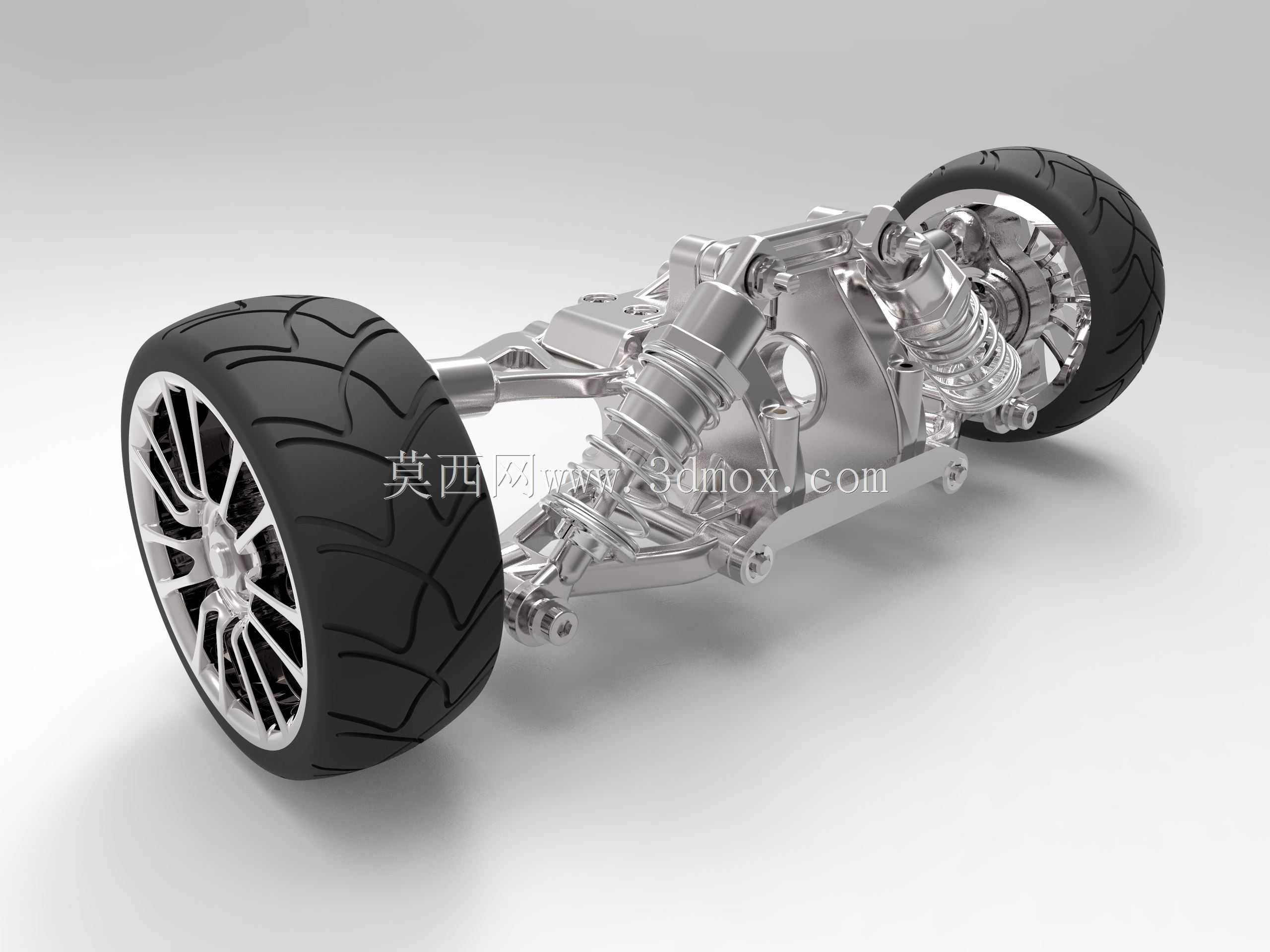

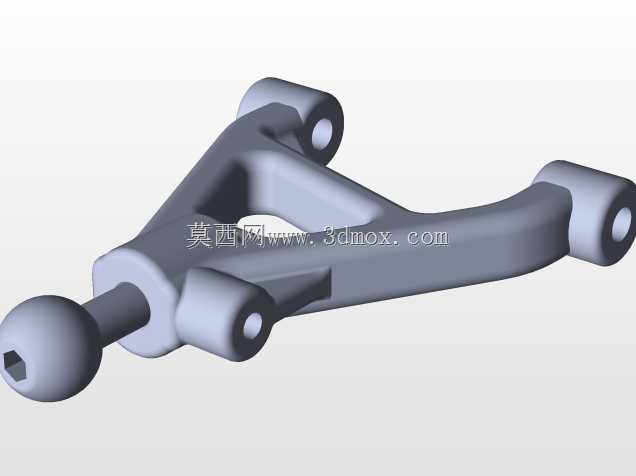

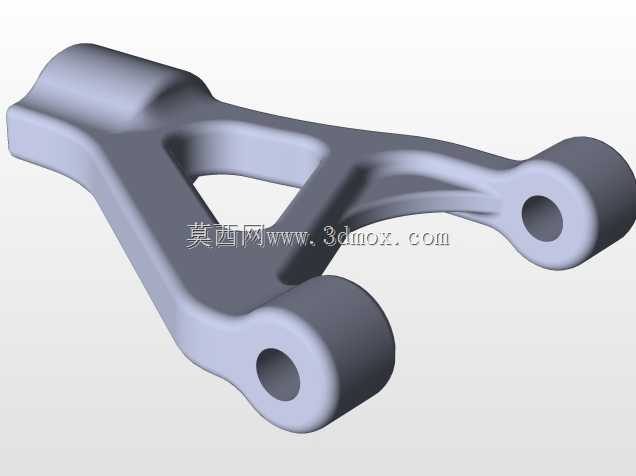

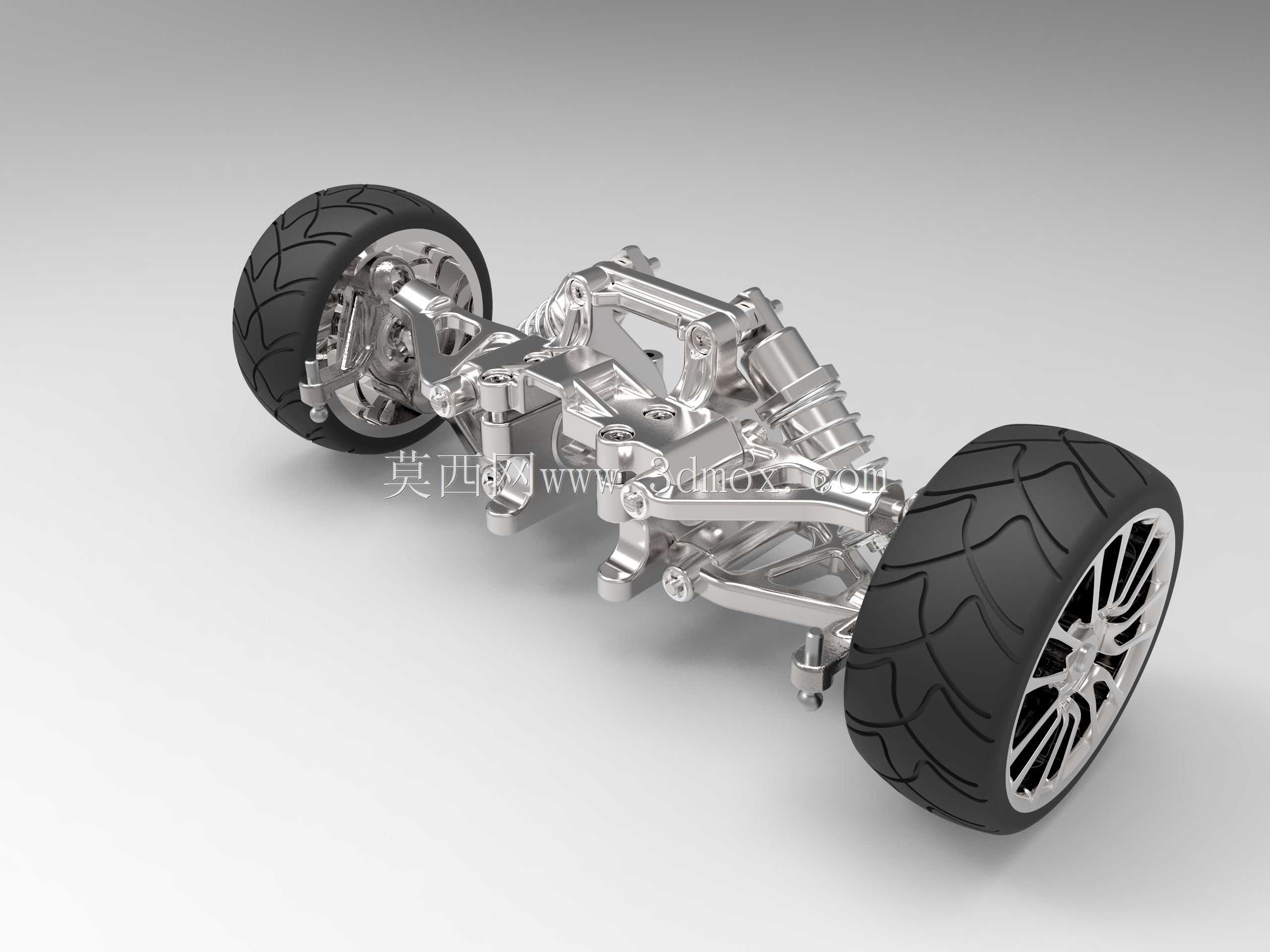

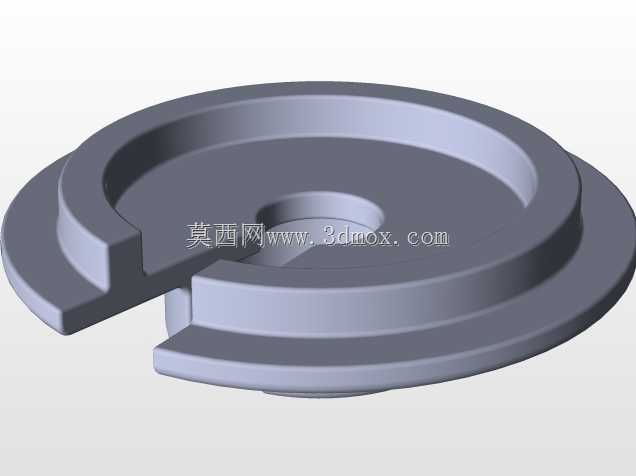

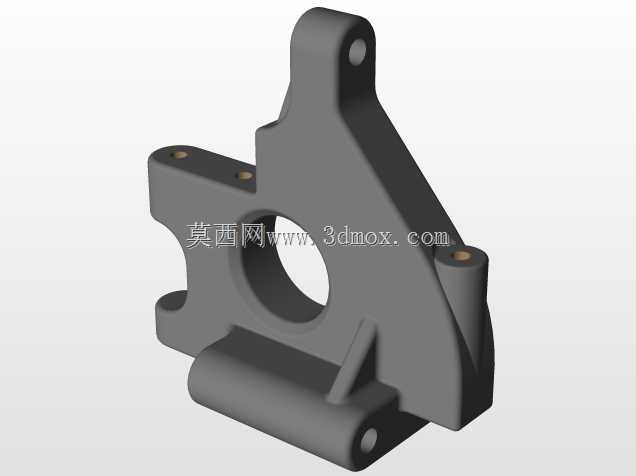

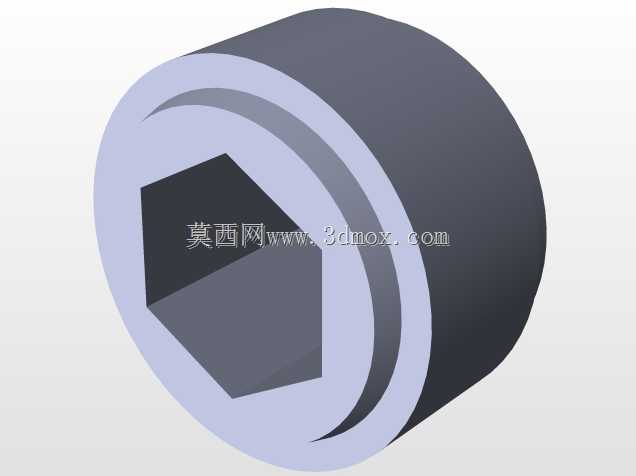

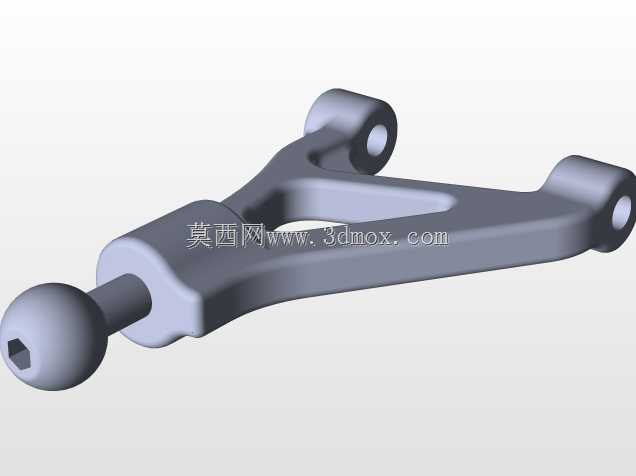

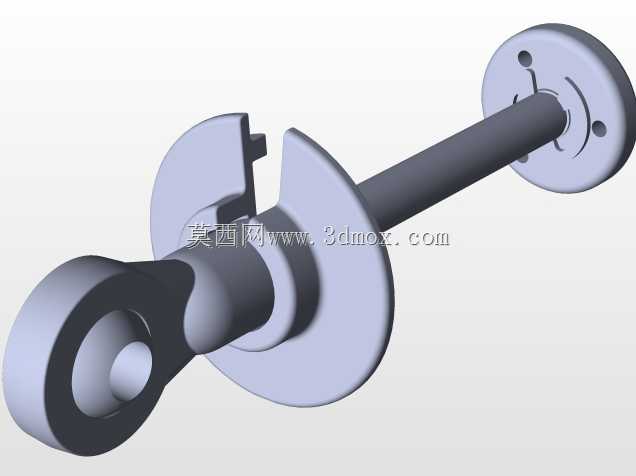

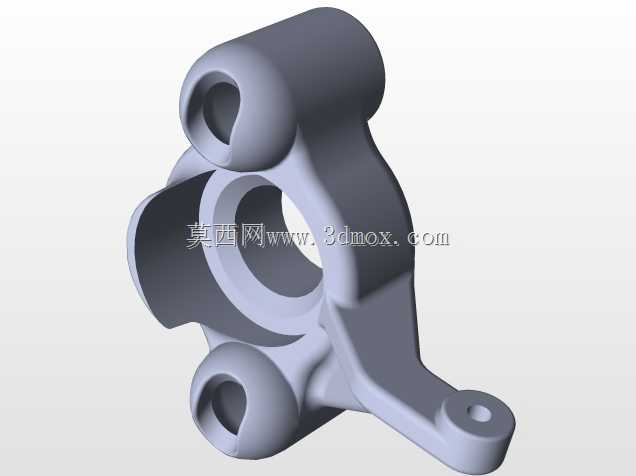

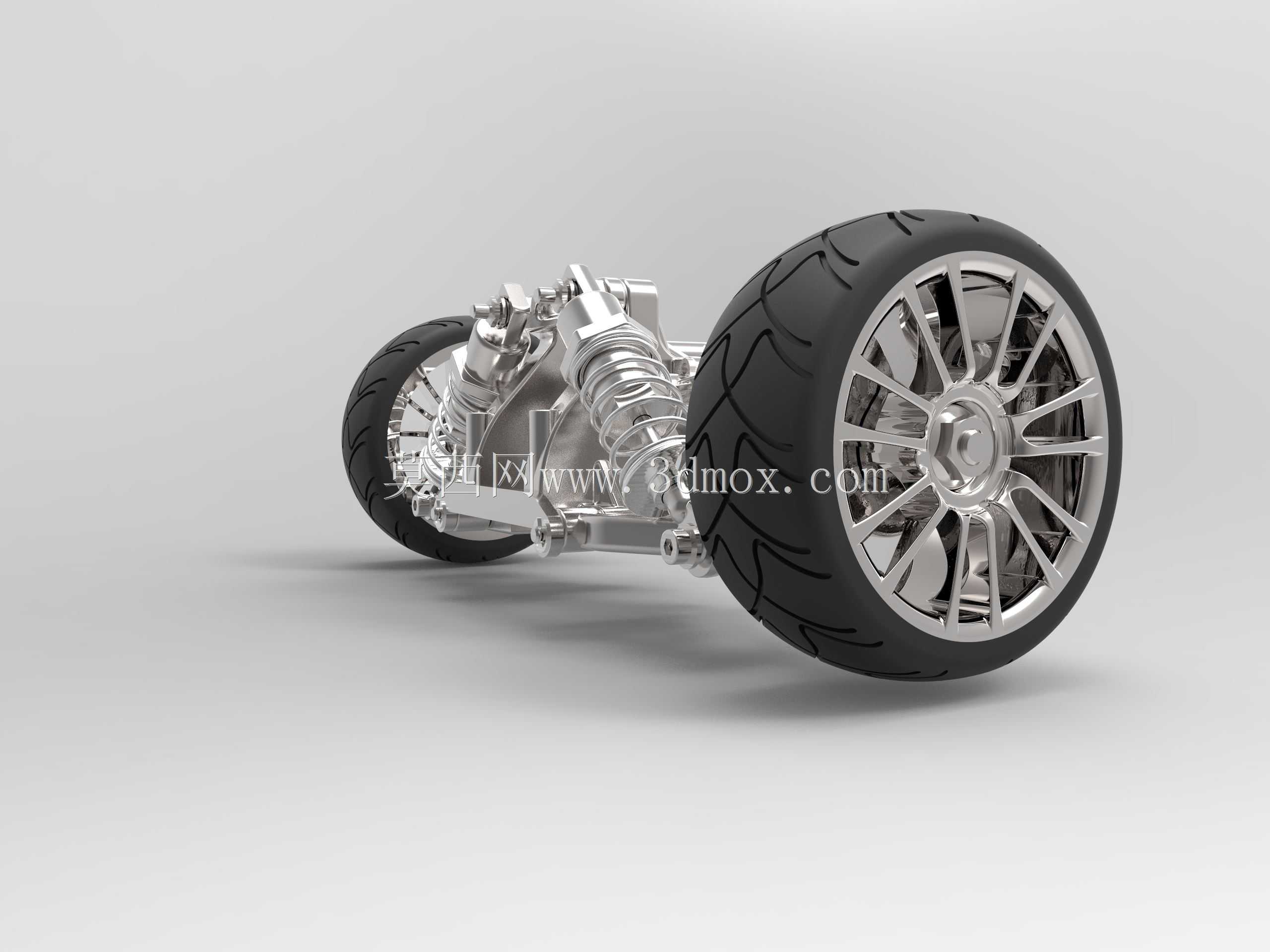

这套悬架结构主要应用于乘用车辆的底盘行走系统,作为连接车轮与车身承载结构的核心部件,承担着传递路面作用力、缓冲行驶冲击、保障车轮定位参数稳定的核心作用,可适配紧凑型家用轿车、小型电动代步车等多种车型的底盘布置需求,在日常铺装路面行驶、轻度非铺装路面通行场景下,都能为车辆提供可靠的行驶支撑与操控基础。从实际用途来看,该悬架能够在车辆经过颠簸路面时,通过减震器与弹性元件的配合吸收路面传来的竖向冲击,避免冲击力直接传递至车身造成乘员不适,同时在车辆转向、变道过程中,通过多组摆臂的约束作用保持车轮与地面的最佳接触角度,保障轮胎抓地力稳定,减少侧倾幅度,提升行驶安全性与操控质感。在功能特性上,该结构采用双横臂式独立悬架布局,上下摆臂通过铰接点分别连接转向节与副车架安装位,螺旋弹簧与筒式减震器采用倾斜布置方案,既能够节省底盘布置空间,又可以精准匹配悬架运动过程中的刚度变化曲线,避免悬架压缩或拉伸行程中出现运动干涉;转向节集成了轮毂安装位、刹车系统固定点,可适配常规盘式刹车结构,轮毂采用多辐式轻量化设计,搭配常规民用子午线轮胎,能够满足日常行驶的承载与抓地需求。设计思路上,整套结构优先考虑了运动轨迹的合理性,在初始设计阶段通过运动学仿真反复校核了悬架上下跳动过程中的车轮前束、外倾角变化参数,确保全行程内车轮定位参数始终处于合理区间,减少轮胎异常磨损;同时各铰接点均预留了标准衬套安装位,可通过更换不同刚度的衬套适配不同调校风格的车型需求,兼顾舒适性与运动性的平衡。在外形尺寸与安装边界方面,整套悬架单侧结构横向宽度适配常规16-18英寸轮毂的安装需求,上下摆臂的安装孔位按照主流乘用车型的副车架安装间距设计,减震器上端安装座预留了与车身轮拱内侧连接的固定点位,悬架最大压缩行程与拉伸行程均控制在民用车型常规的120毫米范围内,不会在极限跳动情况下与轮拱、副车架等周边部件发生干涉,整体结构紧凑,可直接适配多数前置前驱车型的前桥布置需求,也可经过小幅调整后用于后桥独立悬架结构。
