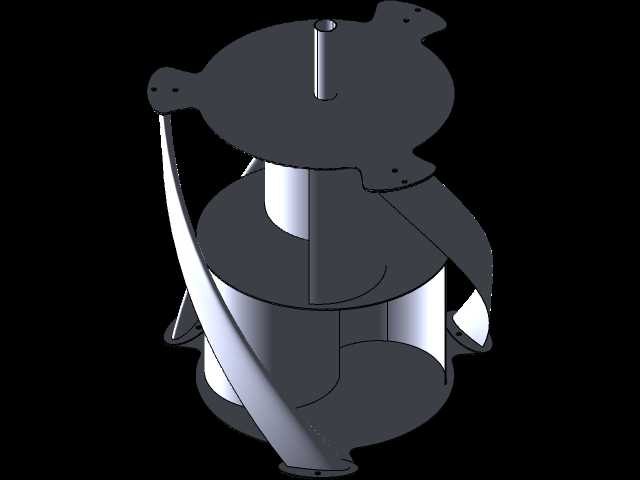

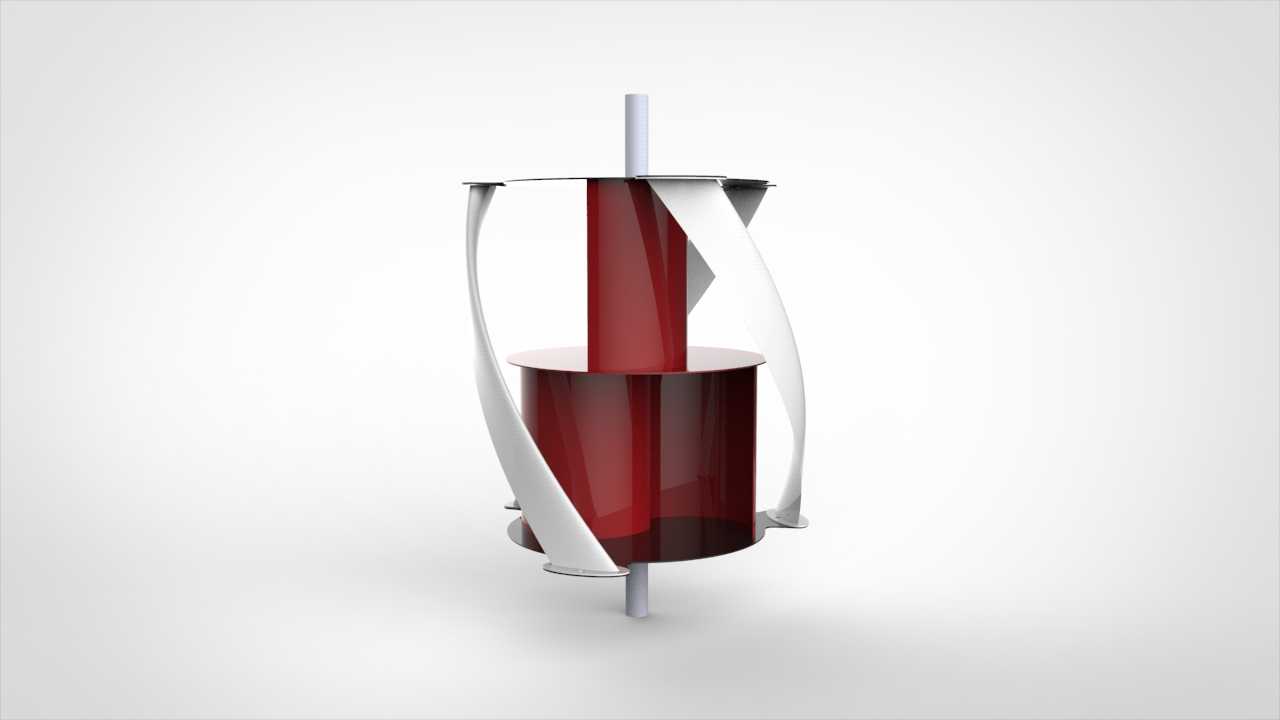

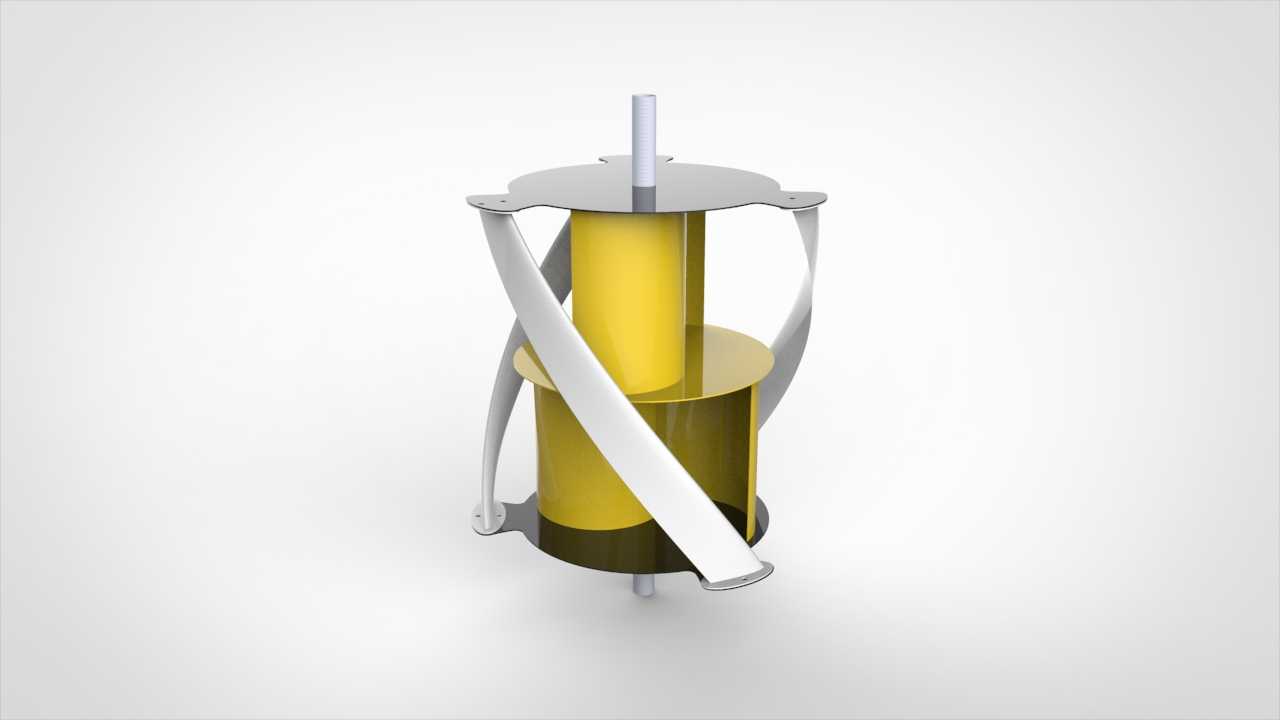

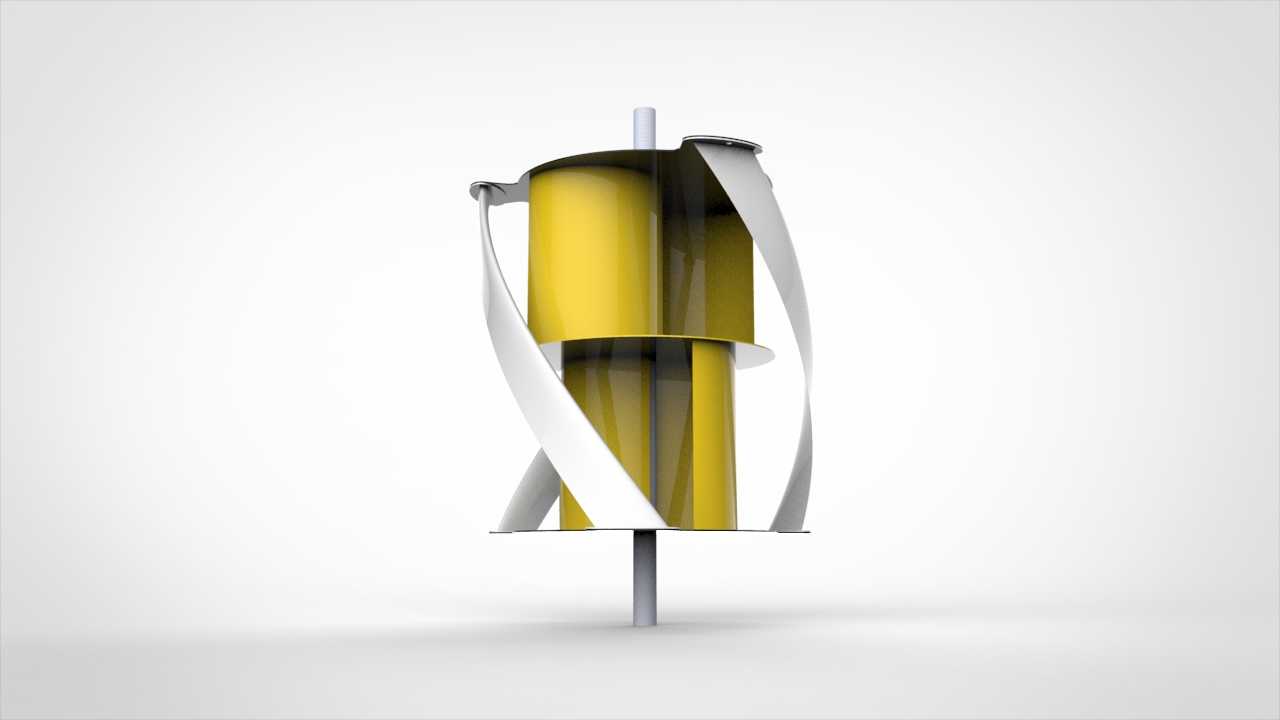

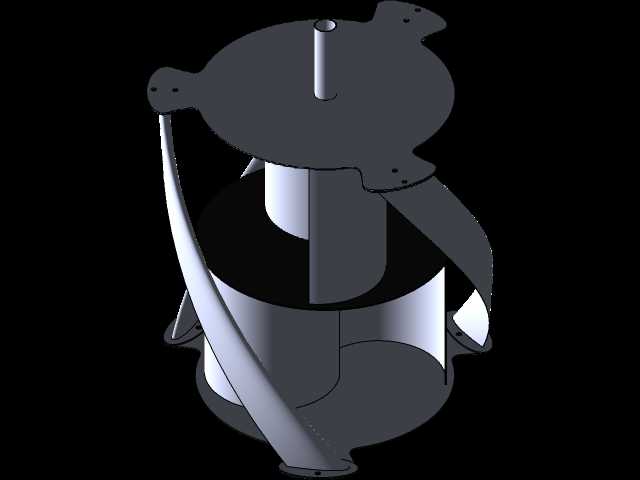

Gorlov与Savonius组合式垂直轴风力涡轮结构

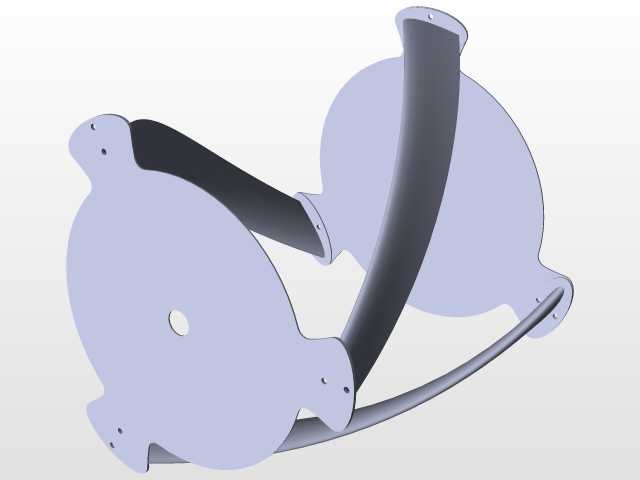

这款组合式垂直轴风力涡轮，是针对传统单一结构垂直轴风机启动性能差、风能利用区间窄的痛点开发的叶轮结构，核心应用场景覆盖分布式离网供电、城市建筑配套微风电系统、偏远区域小型独立供电站点、景观式风能利用装置等领域，尤其适配风向多变、低风速占比高的城市近地面与乡村零散风能资源开发场景，可独立为小型照明设备、环境监测传感器、户外通讯中继装置提供稳定电力供给，也可多组并联接入小型微电网补充清洁能源供给。设备实际用途是将不同风速区间的来流风能转化为旋转机械能，进而驱动后端发电模块完成电能输出，相比单一结构的垂直轴风机，该组合结构有效拓宽了有效工作风速范围，降低了设备启动所需的最低风速阈值，同时提升了中高风速段的风能捕获效率，减少了紊流风况下的叶轮扭矩波动，让后端发电模块的输入转速更平稳，降低发电系统的调控压力与部件损耗。产品功能特性上，该结构整合了两类垂直轴叶轮的气动优势，内层Savonius式阻力型叶轮负责捕捉低风速来流，依靠曲面兜风结构在低风速下即可产生足够启动扭矩，解决传统升力型垂直轴风机低风速难以自启动的问题；外层Gorlov式螺旋升力型叶轮负责在中高风速段捕获风能，螺旋扭曲的叶片结构让叶轮在旋转全周期内都能获得持续的升力分量，减少扭矩脉动，同时降低叶轮旋转过程中的气动噪音，适配对噪音控制有要求的城市场景安装需求。产品设计思路围绕垂直轴风机无需对风、结构简单的核心优势展开，将两类叶轮沿同轴串联布置，共用中心支撑轴与上下端固定盘，既保留了垂直轴风机无需偏航机构、结构紧凑的特点，又通过气动特性互补弥补了单一叶轮的性能短板；叶片曲面经过气动优化，螺旋叶片的扭曲角度经过匹配设计，可让来流在经过外层叶片后仍能有效作用于内层阻力叶轮，减少两层叶轮之间的气动干扰，提升整体风能利用效率；上下端的圆形挡盘既可以固定叶片端部，减少叶片端部的气动损失，也能阻挡径向溢出的气流，引导气流沿叶轮轴向区间内作用于叶片，进一步提升风能捕获率。外形尺寸与安装边界方面，该叶轮整体为同轴圆柱式结构，径向最大尺寸由外层螺旋叶片的旋转外径决定，整体径向占用空间紧凑，安装时无需预留大范围的旋转避让空间，适合在建筑屋顶、路灯杆顶部、监控立杆侧边等狭小安装位部署；中心轴为通长实心支撑结构，上下两端预留标准安装接口，可直接适配常规小型垂直轴风机的支撑塔架与发电模块连接端，安装时无需对现有塔架结构做大规模改造；叶轮整体重心沿中心轴均匀分布，旋转过程中动平衡表现优异，可降低支撑结构的疲劳载荷，提升整套设备的长期运行稳定性，适配长期户外无人值守的运行场景。
