滚轮柱塞式行程限位开关结构设计

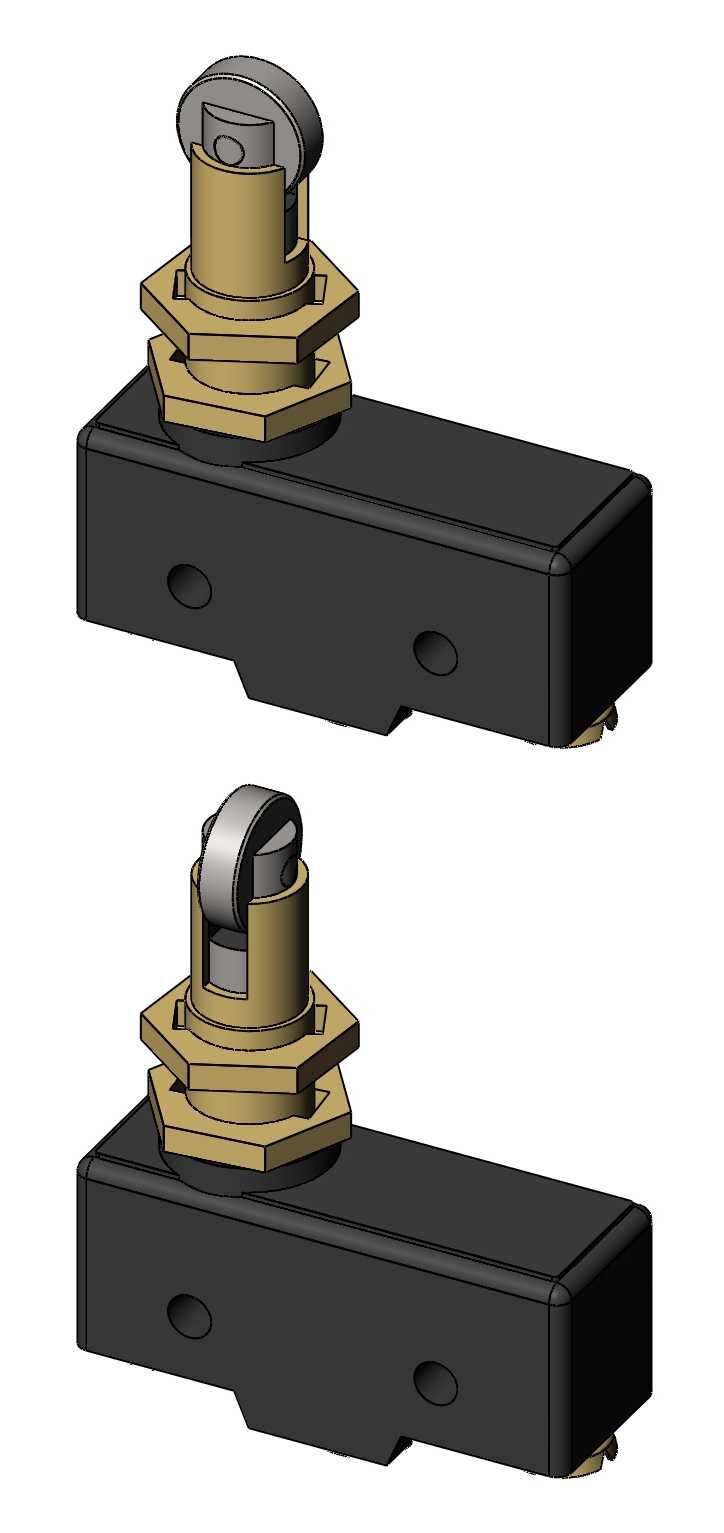

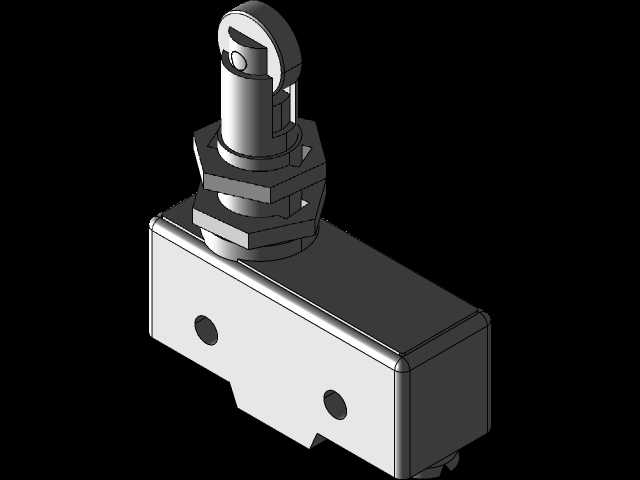

这款滚轮柱塞式限位开关是工控系统中常用的位置检测与行程保护元件，广泛应用在自动化生产线、机床设备、输送系统、起重机械、包装设备等场景中，承担设备运动部件的位置限位、行程终点保护、工位到位检测的核心作用，能够在设备运动部件抵达预设位置时触发电信号切换，切断或切换控制回路，避免设备超程运行引发碰撞、过载等故障，是工业设备安全防护与逻辑控制不可或缺的基础元件。从功能特性来看，这款产品采用顶部滚轮柱塞的触发结构，相比直动式开关，滚轮结构能够将滑动摩擦转化为滚动摩擦，大幅降低触发过程中与运动部件的接触磨损，延长元件使用寿命，同时柱塞式的传动结构具备稳定的触发行程，触发压力一致性好，能够适配不同速度的运动部件触发需求，开关本体采用绝缘阻燃的工程塑料壳体，具备良好的电气绝缘性能与结构强度，能够适配常规工业车间的温湿度、粉尘环境使用。在设计思路上，这款开关采用分体式的结构布局，顶部的触发传动单元与下方的触点基座通过螺纹安装结构连接，用户可以根据实际安装面板的厚度调整锁紧螺母的位置，适配不同厚度的设备安装面板，触发端的滚轮采用金属材质，具备良好的耐磨性能与抗冲击能力，能够承受运动部件的反复碰撞触发，基座部分预留了两个对称的安装孔位，既可以通过面板螺纹锁紧安装，也可以通过基座的孔位采用螺丝直接固定在设备机架上，适配多种安装场景。从安装边界来看，开关整体为长条形扁平基座，长度方向尺寸紧凑，宽度方向占用空间小，适合在设备内部狭窄空间内布置，顶部柱塞的伸出长度可通过螺纹结构微调，能够适配不同的触发间隙需求，接线端位于基座尾部，预留了充足的接线操作空间，方便现场布线作业，安装时需要注意触发方向与运动部件的运动轨迹匹配，保证滚轮能够被运动部件平稳压下，避免侧向受力损坏柱塞结构，同时要预留足够的超程余量，避免运动部件过压损坏开关内部触点结构。
