俄标ВПК2112БУ2行程限位开关结构

　　这款摆杆式行程限位开关，核心应用场景覆盖工业自动化生产线的位置边界检测、起重设备的行程限位保护、机床运动轴的硬限位触发、输送线的工位到位检测，也可适配俄系进口工业设备的备件替换场景，在高低压电气控制柜、移动工程机械的安全联锁回路中也能见到同结构器件的应用。实际使用中，这类器件通过外部机械结构触碰摆杆，带动内部触点通断，实现回路的切换，既可以作为设备运行的工位到位信号触发元件，也能作为超程保护的安全元件，避免运动部件超出设计行程引发碰撞、设备损坏甚至安全事故，相比光电类非接触检测元件，这类机械触发式开关抗粉尘、抗油污、抗电磁干扰能力更强，在冶金、矿山、港口起重这类工况恶劣的场景下可靠性更突出。从结构设计来看，

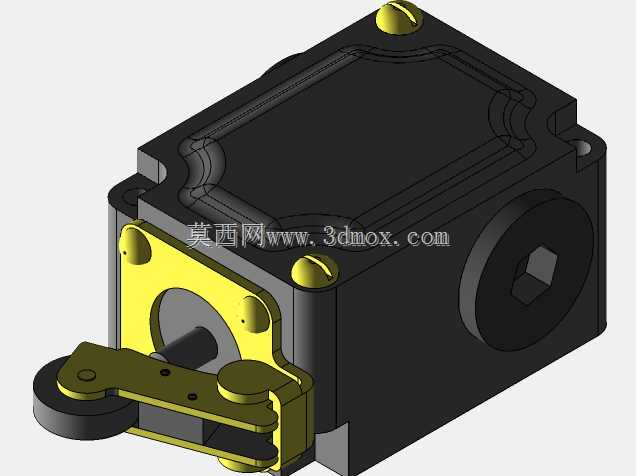

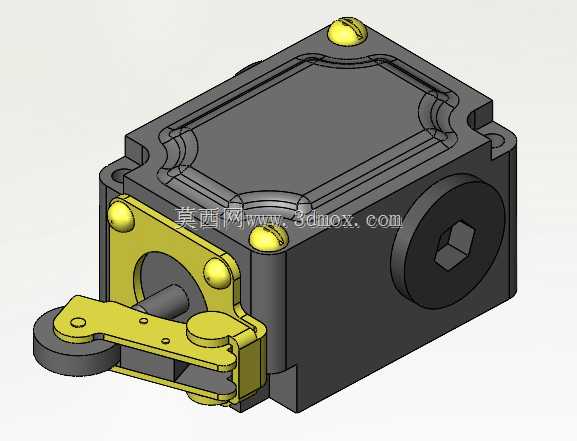

　　主体采用方形压铸壳体作为承载基础，壳体边角做了圆弧过渡处理，既避免安装过程中锐边划伤操作人员，也能提升壳体的抗冲击强度，壳体上预留的内六角调节孔，可在安装完成后微调内部触发机构的动作行程，适配不同触发角度的安装需求。顶部的四个黄色固定铆钉采用黄铜材质，兼顾防锈性能与装配紧固性，将上盖与底座牢牢压合，配合壳体接缝处的密封槽设计，可满足常规工业场景的防尘防溅要求，避免车间内的切削液、粉尘进入壳体内部造成触点接触不良。前端的触发摆杆采用弯折式钣金结构，摆杆上预留的两个安装孔可根据现场触发位置的需求，加装延伸触杆或者滚轮，调整触发的灵敏度与触发行程，摆杆与内部转轴的连接部位采用铆接加固，长期往复触发不会出现松旷移位，

　　摆杆下方的圆形缓冲垫采用耐油橡胶材质，在摆杆复位时起到缓冲作用，避免金属硬碰撞产生的噪音与结构磨损，延长器件的机械寿命。从安装边界来看，这款开关采用底部法兰式安装结构，安装孔位的间距符合俄标工业器件的通用安装尺寸，可直接替换同型号的进口备件，无需重新加工安装孔位；整体外形紧凑，方形壳体的侧边预留的走线槽结构，可适配侧面进线与底部进线两种走线方式，满足不同控制柜内部的布线需求，安装时需要注意摆杆的触发方向与运动部件的行进方向匹配，避免侧向受力导致摆杆弯折断裂。设计过程中，首先要明确触发力矩与动作行程的匹配关系，摆杆的长度直接决定触发所需的外力，过长的摆杆会导致误触发，过短则会出现触发不到位的情况，因此摆杆上的安装孔位经过反复校核，

　　既满足常规安装的触发需求，也预留了扩展调整的空间；内部的触点机构采用速动结构，不管摆杆被推动的速度快慢，触点都能快速完成通断切换，避免拉弧烧蚀触点，提升电气寿命；壳体的壁厚经过强度校核，在承受1kg重物1米高度的冲击时不会出现开裂，满足工业场景的抗冲击要求。实际选型适配时，需要注意这款开关的触点容量、触发行程与现场工况的匹配，对于触发频率较高的场景，需要定期检查摆杆的磨损情况与固定铆钉的紧固状态，及时更换磨损严重的部件，避免出现限位失效的问题；在有防爆要求的场景下，这类普通结构的开关不能直接使用，需要搭配防爆外壳使用。
