LRS-75开关电源外壳结构设计

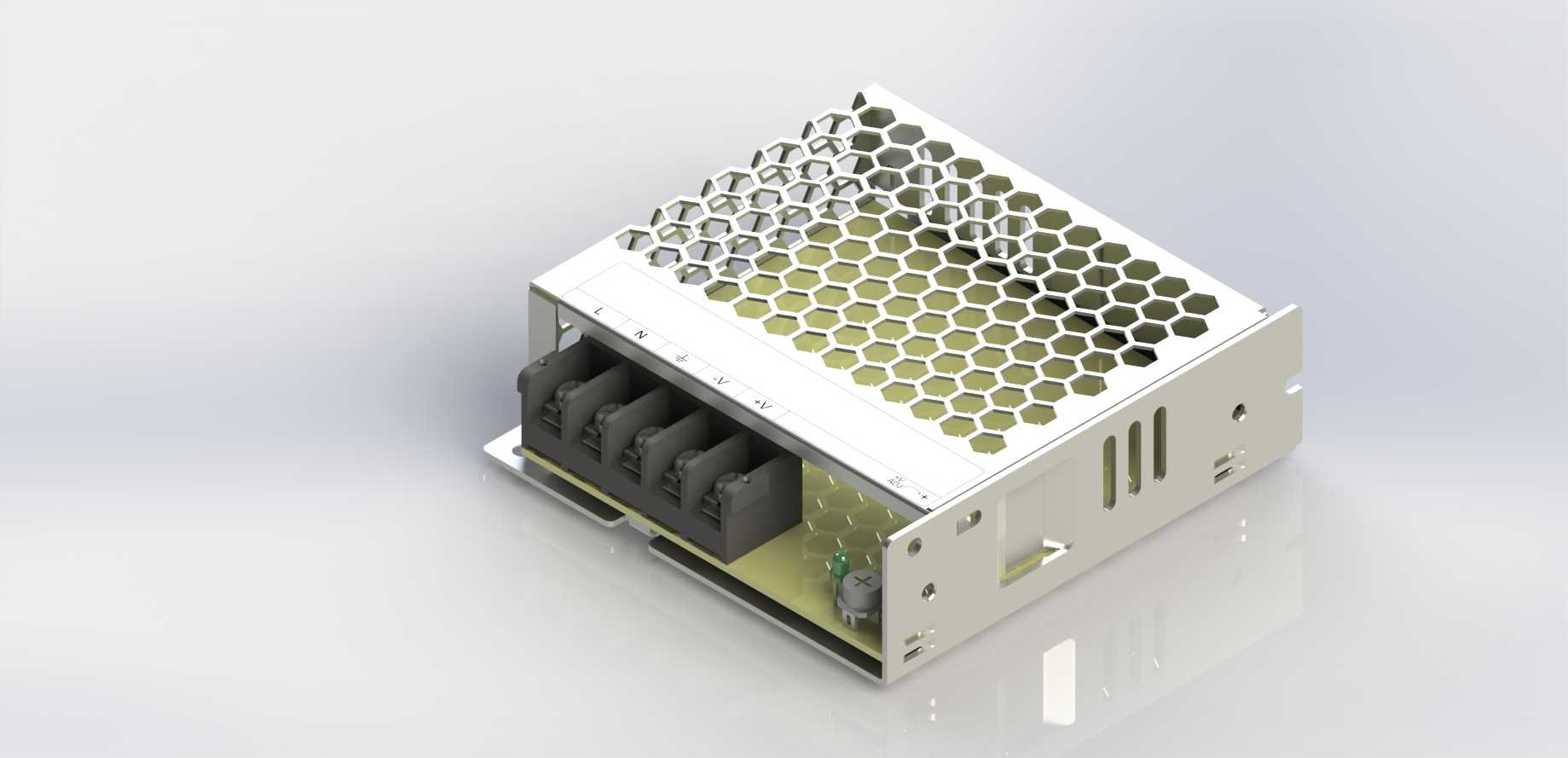

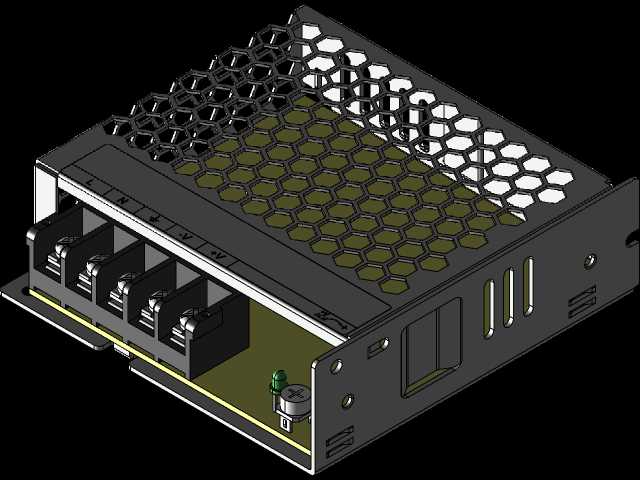

这款LRS-75开关电源的结构设计，主要面向工业自动化控制、小型机电设备供电、民用电子设备配套等多类应用场景，作为小功率直流供电单元，它能够为各类负载提供稳定的直流输出，常见于工控柜内部集成、小型通讯设备供电、LED驱动配套、桌面型电子装置供电等场景，适配对供电稳定性、安装紧凑度有一定要求的使用环境。从实际用途来看，该产品承担着交流转直流的电能转换载体功能，外壳作为内部电路、功率器件、接线端子的承载防护结构，既要满足内部元器件的排布容纳需求，也要兼顾使用过程中的散热、安装固定、接线操作、安全防护等多重实际需求。在功能特性设计上，外壳顶部采用六边形蜂窝状通风孔阵列，这种开孔形式在保证壳体结构强度的前提下，最大化了通风散热面积，能够让内部功率器件工作产生的热量快速通过开孔散出，避免热量堆积导致元器件性能衰减；壳体侧面预留了多组条形通风槽，配合顶部蜂窝孔形成上下贯通的散热风道，进一步提升空气对流效率；接线端采用开放式端子排布设计，预留了充足的接线操作空间，方便现场施工时的导线压接与检修操作，壳体侧边预留的安装固定孔位，适配标准导轨安装与螺丝固定两种安装方式，能够适配不同柜体内的安装需求。设计思路上，整体采用薄钣金折弯拼接的结构形式，在保证壳体结构刚性的同时尽可能压缩整体体积，适配小功率供电场景下的紧凑安装需求；外壳边缘做了折边包边处理，避免安装操作时的锐边划伤，同时提升壳体的抗形变能力；内部预留的元器件安装位，精准匹配功率板、滤波电容、接线端子排的排布尺寸，让内部走线空间充裕，避免元器件与壳体发生接触短路。外形尺寸与安装边界方面，整体采用长方体紧凑型布局，长宽高比例适配常规75W功率等级开关电源的通用安装尺寸，安装孔位间距符合行业通用的安装规范，能够直接替换同功率等级的同类型产品，无需重新调整柜体安装位；接线端的伸出长度经过精准核算，保证接线完成后导线不会突出壳体整体轮廓，不会额外占用柜内的布线空间，壳体底部的平整设计能够让产品贴合安装面，减少安装后的晃动间隙，提升长期使用的结构稳定性。
