工业开关电源RS-100结构设计

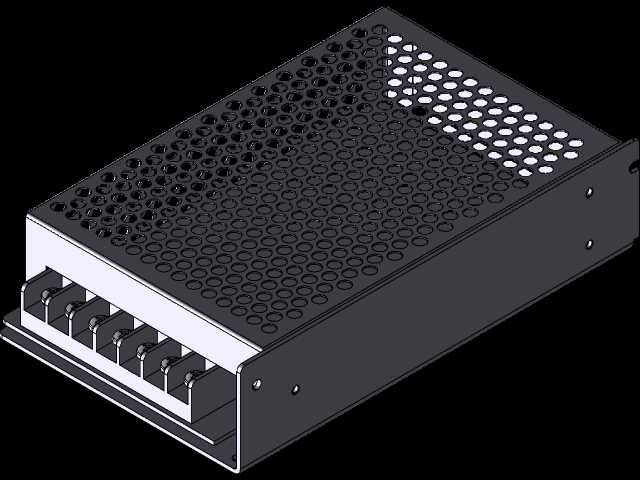

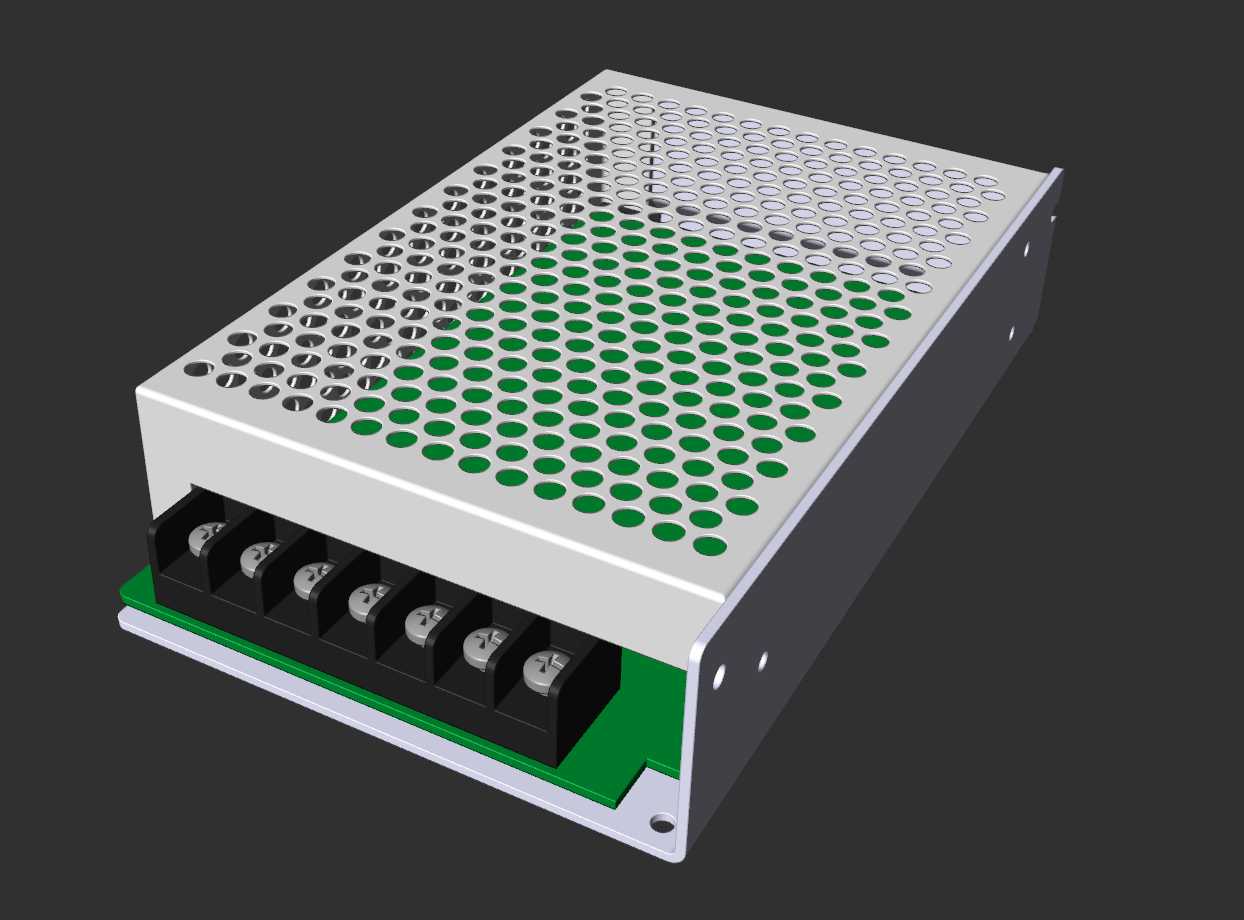

这款RS-100系列开关电源是工业自动化场景中应用极为广泛的直流供电转换部件，主要承担将工业现场通用的交流市电转换为稳定低压直流输出的功能，可直接为PLC控制模块、工业传感器、小型执行机构、低压工控仪表、LED工业照明模组等设备提供可靠的供电支持，在流水线控制柜、小型自动化设备、通讯基站配套机柜、户外工业监测终端等场景中都能见到这类电源的身影，是低压工控供电链路里的核心基础部件。从功能特性来看，该款电源采用封闭式金属壳体设计，顶面排布了密集的冲孔散热网孔，能够在不额外加装散热风扇的前提下，依靠自然对流带走内部功率器件工作产生的热量，既避免了风扇积灰、寿命短的问题，又能满足工业场景长期连续运行的可靠性要求，同时金属壳体还能起到电磁屏蔽的作用，减少内部功率电路对外的电磁辐射，也能抵御外界电磁信号对电源转换电路的干扰，保障输出电压的稳定性。在设计思路上，这款电源充分考虑了工业现场的安装与使用需求：前端设置的栅栏式接线端子排，区分了交流输入、接地保护、直流输出的不同接线位，端子采用带螺丝锁紧的压线结构，能够适配不同线径的工业导线，接线后抗拉扯能力强，不会因为设备运行的轻微震动出现接线松脱的问题；壳体侧面预留了标准的安装固定孔位，既可以采用螺丝直接固定在设备内部的安装板上，也能搭配标准导轨卡扣实现DIN导轨的快速卡装，适配不同机柜的安装习惯。从安装边界来看，该款电源属于紧凑型100W功率段的供电产品，整体外形方正规整，壳体边角做了钝化处理避免安装时划伤操作人员，接线端朝前的布局让后期运维接线、检测电压时无需拆卸设备其他部件，顶面的散热孔排布避开了内部核心发热器件的正上方落灰路径，减少长期使用时灰尘堆积在电路板上引发短路的风险，底部露出的PCB板边缘做了绝缘防护处理，安装时即使紧贴金属安装面也不会出现电路短路的问题，整体结构设计完全贴合工业场景对供电部件耐用、易装、稳定的核心要求。
