SC30UU箱式直线轴承滑块结构设计

　　做自动化设备结构设计的同行，对箱式直线滑块这类部件肯定不陌生，SC30UU这个规格的滑块，在30mm轴径的光轴导向场景里，出镜率一直很高。先从实际应用场景说起，这类滑块最常出现在各类非标自动化的线性运动工位，比如小型移栽机构的滑台承载座、点胶设备的Z轴导向支撑、包装生产线的推料往复单元，甚至很多DIY数控雕刻机的移动轴座，也会选用这个规格的滑块，核心原因就是它的安装兼容性强，采购成本可控，维护门槛低，不需要复杂的导轨拼接校准，搭配同直径的硬轴就能直接组装成线性导向副。

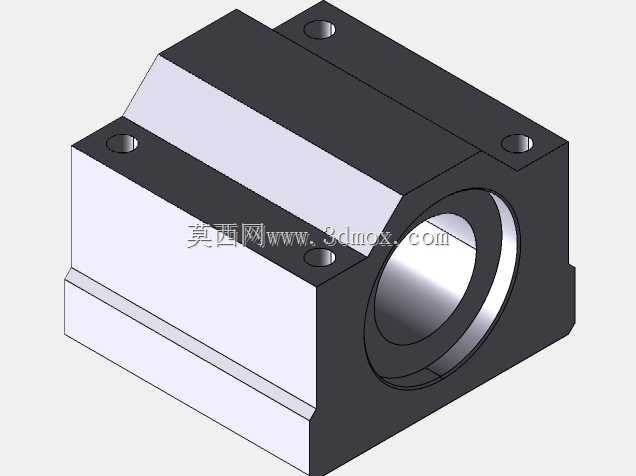

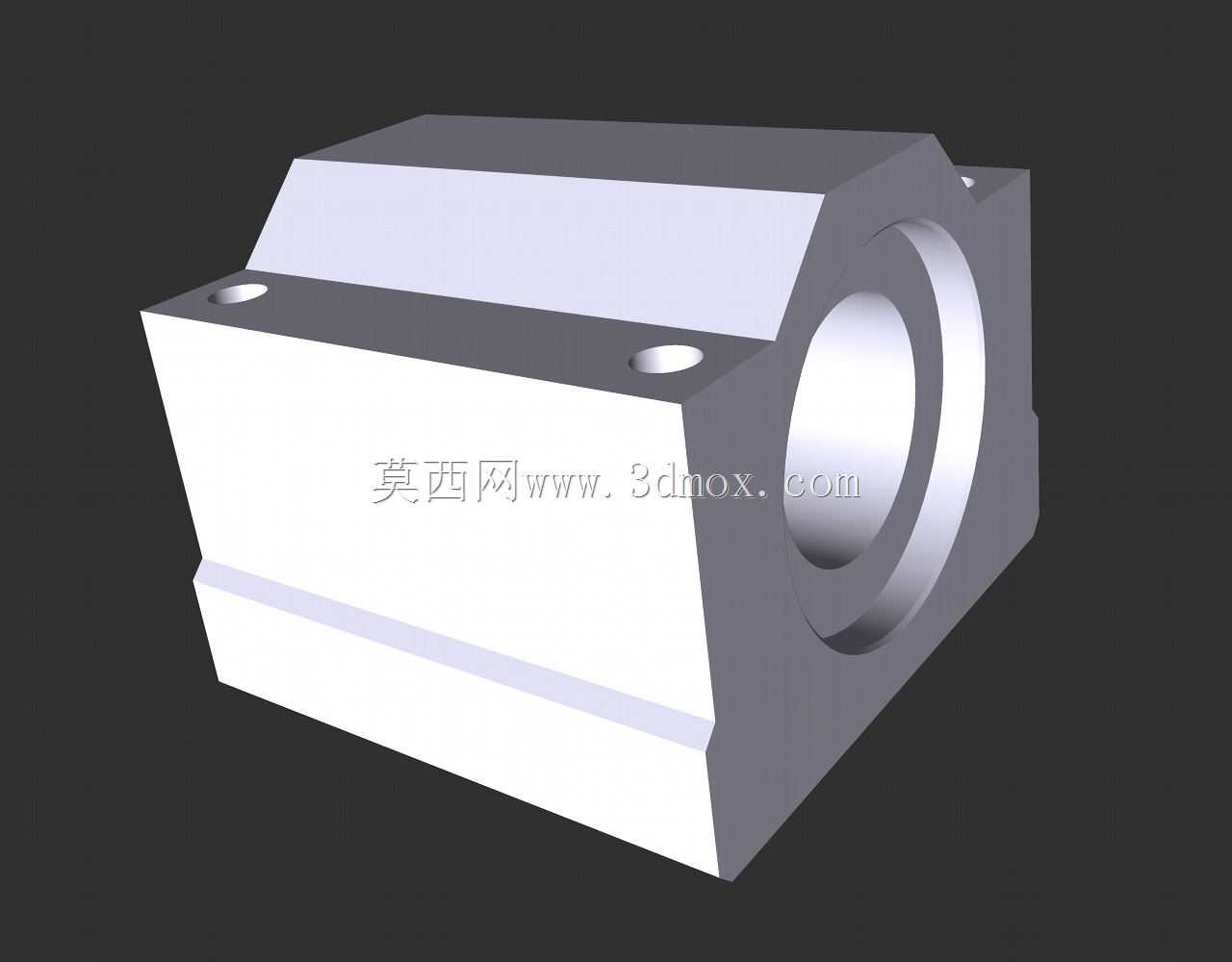

　　从功能特性来看，SC30UU属于开口型箱式直线滑块的标准款，内部集成了带保持架的直线轴承衬套，滑块本体采用铝合金压铸成型后做精密机加工，既保证了整体的结构刚性，又控制了自身重量，相比同规格的钢制滑块，运动惯量更低，更适合中低速、中等负载的往复运动场景。滑块顶部设计有两个对称的安装沉孔，是用来直接锁附负载安装板的，沉孔的深度刚好能容纳内六角圆柱头螺钉的头部，不会出现螺钉头突出干涉负载安装面的问题，这也是很多新手建模时容易忽略的细节——如果沉孔深度做浅了，安装时螺钉头顶住安装板，会导致滑块和负载之间出现间隙，运动时产生抖动，甚至会憋坏内部的轴承衬套。

　　再说到设计思路，这个滑块的结构完全是围绕“降低安装调试难度”来做的，本体的中心孔和内部轴承的同轴度是核心管控尺寸，建模时需要先确定中心通孔的基准轴线，所有安装孔、端面的加工基准都要和这个轴线重合，才能保证组装后轴承内圈和光轴的配合间隙均匀，不会出现卡滞。滑块两侧的切边设计不是为了好看，一方面是压铸时的工艺拔模需求，另一方面是给安装位的侧边挡块留出避让空间，很多设备的光轴两端会做支撑座固定，滑块运动到行程端点时，两侧的切边刚好能避开支撑座的凸台，不用额外做避让结构，能压缩整个线性模组的总长度。滑块侧面的锁紧结构（虽然这个视角看不到开口侧的锁紧缝），是用来调整轴承和光轴的预紧力的，建模时要注意锁紧螺钉的孔位要正对开口缝的中心，这样拧紧螺钉时，开口的收缩量才会均匀作用在轴承外圈上，不会出现轴承偏斜的问题。

　　关于外形尺寸和安装边界，这个规格的滑块总长度、总宽度、安装孔距都有行业通用的互换尺寸，中心通孔直径30mm，适配公称直径30mm的直线光轴，顶部两个安装孔的中心距是固定值，不管哪个厂家生产的同型号滑块，这个孔位尺寸都是统一的，这也是为什么这类标准件能在设备维修替换时直接互换，不用重新加工安装板。建模时要注意滑块底部的平面度要求，这个面是和安装基准面贴合的，如果平面度超差，安装后滑块会出现倾斜，导致光轴和轴承的配合出现偏载，轻则运动阻力变大，重则轴承提前磨损、光轴表面拉出沟痕。另外，滑块两端的轴承孔端面有倒角，这个倒角一方面是压装轴承时的导向，另一方面是预留密封圈的安装位，标准款的SC30UU滑块两端都会带防尘密封圈，能阻挡车间里的粉尘、切屑进入轴承内部，延长使用寿命，建模时不能漏掉这个密封圈的安装槽，不然做出来的模型和实际零件会有尺寸差，组装时会出现干涉。

　　很多刚入行的工程师做线性模组选型时，容易只看负载参数选滑块，忽略了安装边界的干涉问题，比如滑块运动到极限位置时，和周边的管线拖链、传感器支架的安全距离，这个滑块的外形轮廓是方正的，没有突出的凸台，计算安全距离时只要按最大外轮廓预留2-3mm的间隙就足够，相比带法兰的滑块，它的横向占用空间更小，适合安装空间比较紧凑的工位。还有一点要注意，这类滑块的承载方向是垂直于安装面的，侧向承载能力比较弱，如果设计的工位有较大的侧向负载，就不能直接用这个滑块，需要考虑加配辅助导向轴，或者选用带法兰的重载型滑块，不然长期运行会出现轴承磨损过快、运动精度下降的问题。

　　从建模的细节来说，这个滑块的所有棱角都做了小倒角处理，没有尖锐的边角，一方面是压铸工艺的要求，避免应力集中导致滑块开裂，另一方面是安装操作时不会划伤操作人员，这些小的工艺倒角在建模时最好也做出来，不要直接做直角，不然导出工程图或者做装配仿真时，会和实际生产的零件有偏差，影响后续的工装设计。内部的轴承衬套是带滚珠循环槽的，不过如果是做设备整体的装配建模，不需要把内部的滚珠保持架都画出来，只要把外部的安装尺寸、配合尺寸做准确就足够，毕竟标准件建模的核心是保证装配干涉检查的准确性，不需要把所有内部细节都还原，不然会占用过多的模型内存，打开大装配体时会卡顿。
