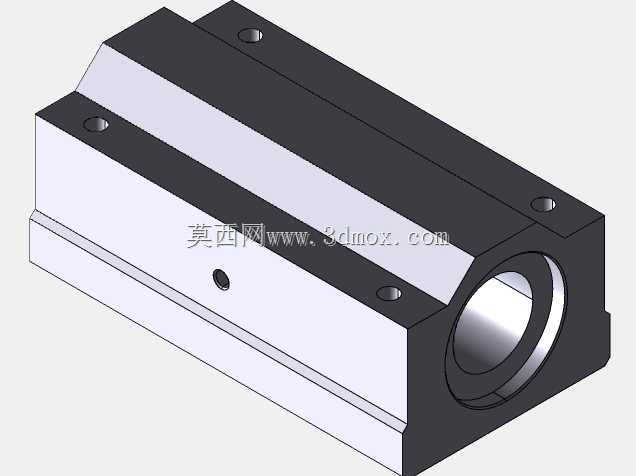

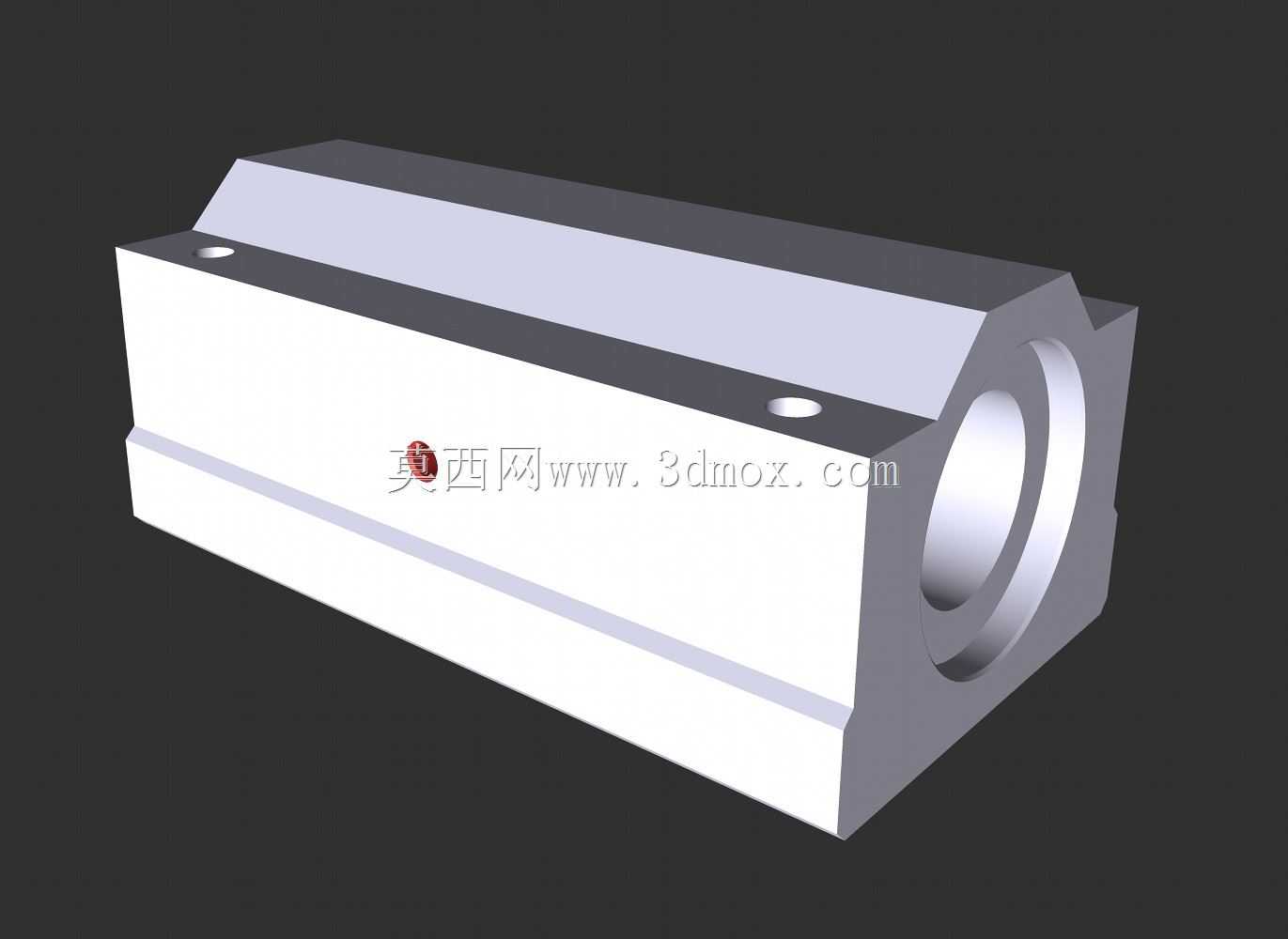

SC30LUU箱式直线轴承滑块结构设计

　　在自动化输送线、点胶设备、小型数控雕刻机这类需要精准直线往复运动的设备里，这类箱式直线滑块是承担导向承载的核心基础部件，日常做设备改型或者新机型结构设计时，经常会用到这类标准规格的线性导向单元。不同于开口型直线轴承直接搭配光轴裸露安装的形式，这款箱式结构把轴承内芯完全包裹在铝合金壳体内部，自身带两个安装沉孔，不需要额外加工轴承座，直接通过螺栓就能固定在移动台板上，安装效率比分体式结构高不少，也能避免现场装配时不同轴带来的卡滞问题。从结构设计逻辑来看，壳体采用的是铝合金挤压成型后精加工安装面与轴承孔的工艺，整体重量比钢制轴承座轻三分之二左右，在中低速、轻载的直线运动场景里，既能保证安装基准的平面度，又不会给驱动端增加过多的负载负担。

　　壳体两端的轴承孔位做了同轴度公差约束，内置的直线轴承和壳体之间采用过盈配合压装，不会出现运行过程中轴承内芯跟转的问题，轴承内部的保持架可以均匀分布钢球循环路径，保证光轴穿过之后，钢球在滚道内顺畅循环，不会出现卡顿或者局部磨损过快的情况。实际选型时首先要确认安装边界，这款滑块适配直径30mm的标准直线光轴，壳体的总长度、宽度以及安装孔的孔距都遵循行业通用的安装尺寸，不管是替换旧设备上的磨损件，还是新设备设计时直接套用安装位，都不需要额外调整周边的结构尺寸。安装面的平面度要求控制在0.02mm以内，如果安装面翘曲，会导致滑块压装之后轴承内孔变形，运行阻力陡增，严重时还会出现钢球卡滞、光轴表面拉伤的问题。日常设备维护时，

　　只需要通过壳体上预留的注油孔定期补充润滑脂，就能保证钢球滚道的润滑状态，延长整体使用寿命，不需要频繁拆解滑块内部结构。在3C产品组装流水线的移栽工位，这类滑块通常搭配两根平行光轴使用，单根轴上配置两个滑块承载移动工装板，运行速度控制在1m/s以内时，整体的运动平稳性完全能满足组装工位的定位精度要求，不会出现工装板晃动导致的组装对位偏差。在小型桌面级数控铣床的Z轴结构里，这类滑块也能承担主轴头的上下导向负载，因为壳体自身的刚性足够，切削过程中产生的径向力可以通过壳体均匀分散到两根光轴上，不会出现主轴低头的问题。做三维建模的时候，要特别注意安装沉孔的深度，不能把孔打穿壳体壁厚，否则螺栓锁紧时会挤压到内部的轴承外圈，导致轴承内孔变形，

　　运行阻力变大。另外壳体底部和台板接触的定位面要做退刀槽设计，避免机加工时的毛刺导致安装面贴合不实，影响整体的导向精度。滑块两端的密封结构是内嵌在壳体端口的，建模时要留出密封毡圈的安装槽位，防止设备运行过程中切削液、粉尘进入轴承内部，磨损钢球和滚道表面。很多新手工程师做设计时容易忽略滑块的行程限位，要注意滑块运行到光轴端部时，不能让壳体直接和轴端挡圈硬碰撞，要在行程两端预留缓冲垫的安装位置，避免硬冲击导致轴承内部钢球移位，影响运动精度。在包装机械的横封工位，这类滑块带动热封刀做往复直线运动，因为每天的往复频次能达到几十万次，选型时要确认滑块的额定动负载满足工况要求，这款规格的滑块额定动负载足够应对横封工位的冲击负载，长期运行也不会出现壳体变形或者轴承提前失效的问题。不同于直线导轨搭配滑块的导向形式，这类光轴搭配箱式滑块的结构成本更低，安装调试更简单，对安装面的加工精度要求比线性导轨低一个等级，在一些对定位精度要求不是特别高的中低速自动化设备里，性价比优势非常明显，不需要像线性导轨那样需要严格控制两根导轨的平行度，只要两根光轴的平行度控制在0.1mm/m以内，就能顺畅运行，大幅降低了设备的加工和装配成本。
