电子实验用无焊面包小试验板结构设计

这款小试验板是电子电路原型验证阶段的核心基础配件，广泛应用于电子工程研发、教学实验、创客项目开发、产品前期功能验证等场景，能够在无需焊接的前提下快速完成电路的临时搭建与功能测试，大幅降低原型验证阶段的物料损耗与时间成本，是电子实验室、高校电类专业实训台、个人创客工作台上的常备基础工具。

从实际用途来看，该试验板可支持各类直插式电子元器件的快速插接，包括电阻、电容、二极管、三极管、集成电路芯片、跳线等，使用者可根据电路设计需求灵活调整元器件位置与接线走向，完成从简单的点亮LED电路到复杂的单片机最小系统、传感器信号采集电路等各类原型电路的搭建测试，无需对元器件引脚进行焊接处理，既能够避免高温焊接对元器件造成的损伤，也可实现元器件的重复利用，尤其适合需要反复调整电路参数、验证拓扑结构的前期研发环节。

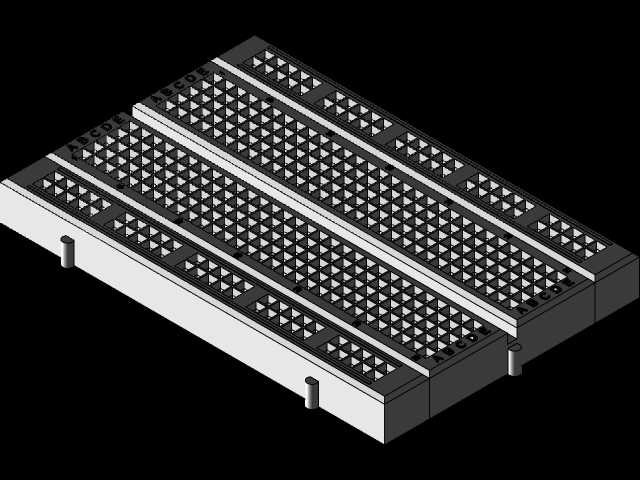

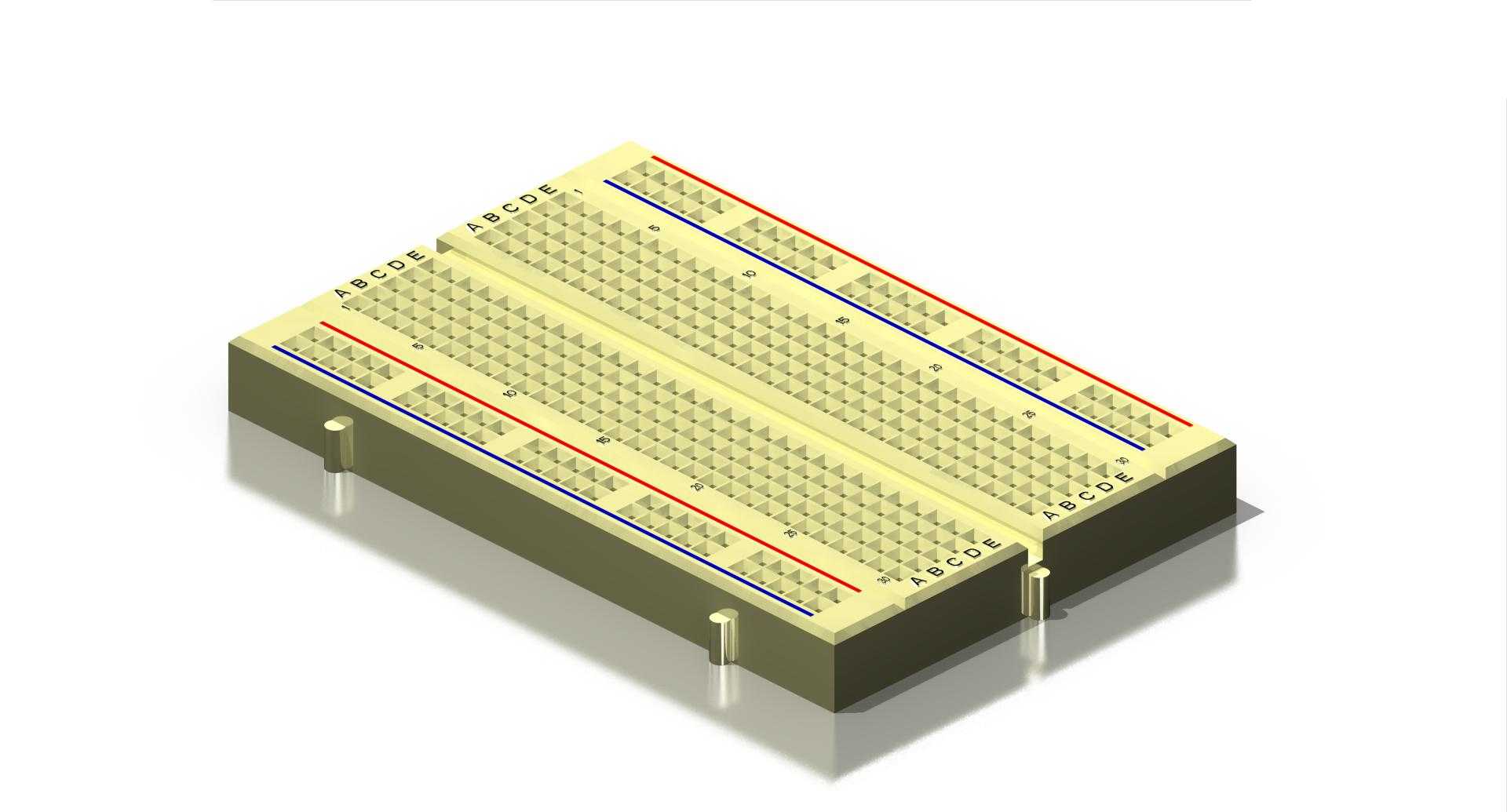

在功能特性设计上，该试验板采用双组独立主接线区搭配两侧电源总线的布局，中间区域设置标准间距的插接孔位，孔位间距匹配通用直插元器件的引脚间距，可稳定夹持0.4-0.7mm线径的元器件引脚与跳线；两侧的红蓝标识总线分别对应电源正负极与接地回路，清晰的标识能够减少接线错误概率，提升电路搭建效率。板体内部采用高弹性导电簧片结构，簧片经过抗氧化处理，能够保证多次插拔后仍具备稳定的接触电阻，避免出现接触不良导致的电路故障；板体基座采用绝缘阻燃工程塑料材质，具备良好的机械强度与绝缘性能，可耐受常规实验环境下的温度变化与轻微磕碰，底部设置的支撑柱可将板体抬离安装台面，避免底部引脚意外接触造成短路。

从设计思路来看，该试验板的孔位排布遵循通用电子实验的使用习惯，中间区域的孔位以5孔为一组进行内部连通，每组孔位可同时接入一个元器件引脚与多根跳线，满足电路分支接线的需求；两侧电源总线沿板体长度方向全程连通，也可根据使用需求通过跳线进行分段隔离，适配多电源供电的复杂电路场景。在外形尺寸与安装边界上，该试验板为小型化规格，整体长宽尺寸适配桌面小型实验场景，既可以单独放置在实验台面上使用，也可通过底部的定位结构与同规格试验板拼接扩展，搭建更大规模的电路验证平台；板体边缘无突出尖锐结构，整体厚度控制在合理范围，不会占用过多的台面垂直空间，可轻松收纳于实验器材箱内，方便外出携带开展现场测试工作。
