CEE三芯阴角工业连接器插座结构设计

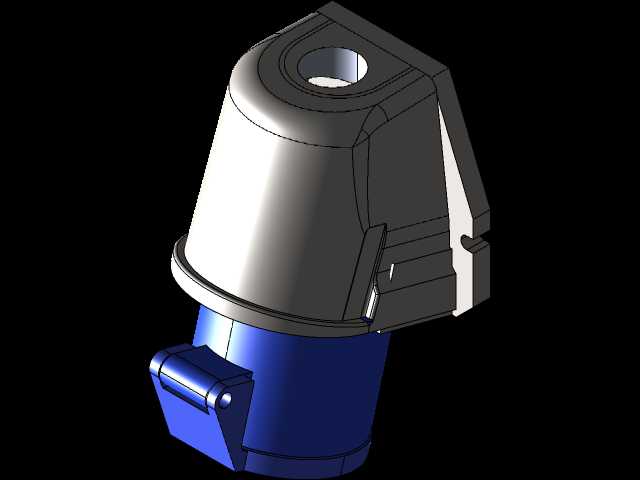

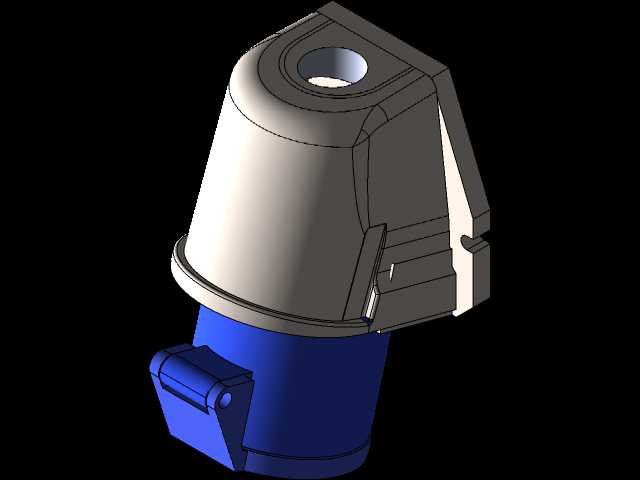

这款三芯阴角工业连接器插座，主要面向工业场景下的临时供电、固定设备接驳、户外作业配电等使用需求，常见于生产车间工位配电、展会临时供电回路、港口码头设备接驳、户外施工临时取电等场景，作为供电侧的接驳端，为带对应公头的用电设备提供稳定的电力连接，适配220V电压等级、32A额定电流的供电回路，2P+PE的极数配置可同时满足火线、零线的电力传输与接地保护需求，从结构上规避接反、虚接带来的用电安全隐患。产品采用阴角式的结构设计，外壳上半部分为带弧度的锥台造型，顶部预留线缆穿入的过孔，线缆接入后可通过内部的压线结构完成紧固，避免线缆受外力拉扯导致接线松脱；下半部分为插接配合端，蓝色的绝缘基座将三个导电接插部件完全隔离，相邻极之间设置足够的爬电距离，满足工业环境下的绝缘防护要求，插接时可通过外壳侧边的导向结构与公端插头完成对位，避免插错、插偏导致的接插件损坏。外壳采用上下分瓣的扣合结构，侧边设置卡扣式的锁紧结构，装配时无需额外紧固件即可完成外壳的闭合，日常维护拆解也十分便捷，外壳外侧的加强筋结构既提升了整体的抗冲击性能，也可作为插拔时的受力点位，方便操作人员完成插拔操作。从安装边界来看，这款插座整体为立式锥台结构，占用的安装平面尺寸较小，可适配墙面暗装、明装接线盒、设备侧壁内嵌等多种安装方式，阴角的造型可贴合墙面转角、设备边角的安装位置，不会在安装面外形成突出的磕碰点位，适配工业场景下复杂的安装空间；接插端的配合尺寸符合行业通用的CEE接插件标准，可与同规格的公端插头实现通用互换，无需担心适配性问题。外壳选用具备耐候性的绝缘工程塑料，可抵御日常使用中的油污、粉尘、轻度溅水影响，适配车间、户外等复杂使用环境，内部导电部件采用高导电率的铜质基材，表面做镀覆处理，降低接插部位的接触电阻，避免大电流工况下接插部位过热，长期使用也不会出现氧化锈蚀导致的接触不良问题，接地极的设置长度长于火线与零线极，插接时可先完成接地连接再导通电路，拔插时先断开带电回路再断开接地，从结构上保障用电操作的安全性。
