16mm带锁金属按钮式电源开关结构设计

这款带锁按钮式电源开关是工业电控系统、小型机电设备、仪器仪表面板中极为常用的手动通断控件，主要应用在需要保持电源通断状态、避免误触断电的设备场景中，比如小型工控机柜、测试仪器、车载电控单元、改装机电设备、桌面型加工设备的电源主控回路，承担回路通断控制、设备启停保持的核心作用，相比无锁自复位按钮，它可以在按下后保持导通或断开的锁定状态，无需操作人员持续按压，适配需要长期维持工作状态的设备使用需求。

从功能特性来看，这款开关采用钥匙式锁止结构，只有配套钥匙插入后才能完成通断状态的切换，可有效避免非授权人员随意操作设备，提升设备使用的安全性与管控性，金属外壳结构具备优秀的抗磨损、抗腐蚀性能，能够适应工业现场多粉尘、轻度油污、常规温湿度变化的使用环境，尾部插片式接线端子适配常规导线压接接线方式，接线牢固不易松脱，接触电阻低，大电流通断下不易出现发热烧蚀的问题，可满足小功率机电设备的主电源通断载流需求。

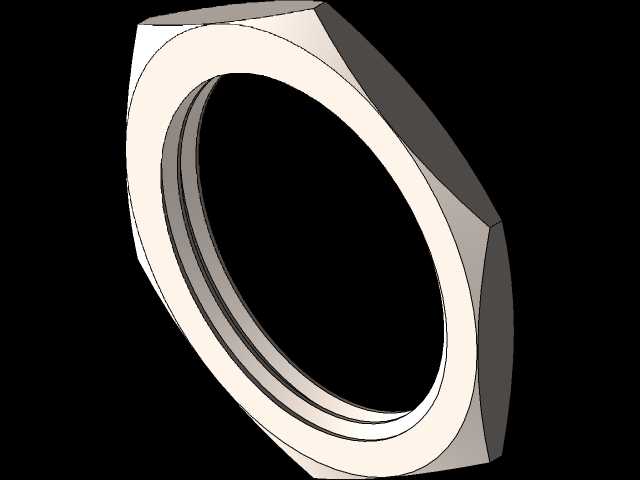

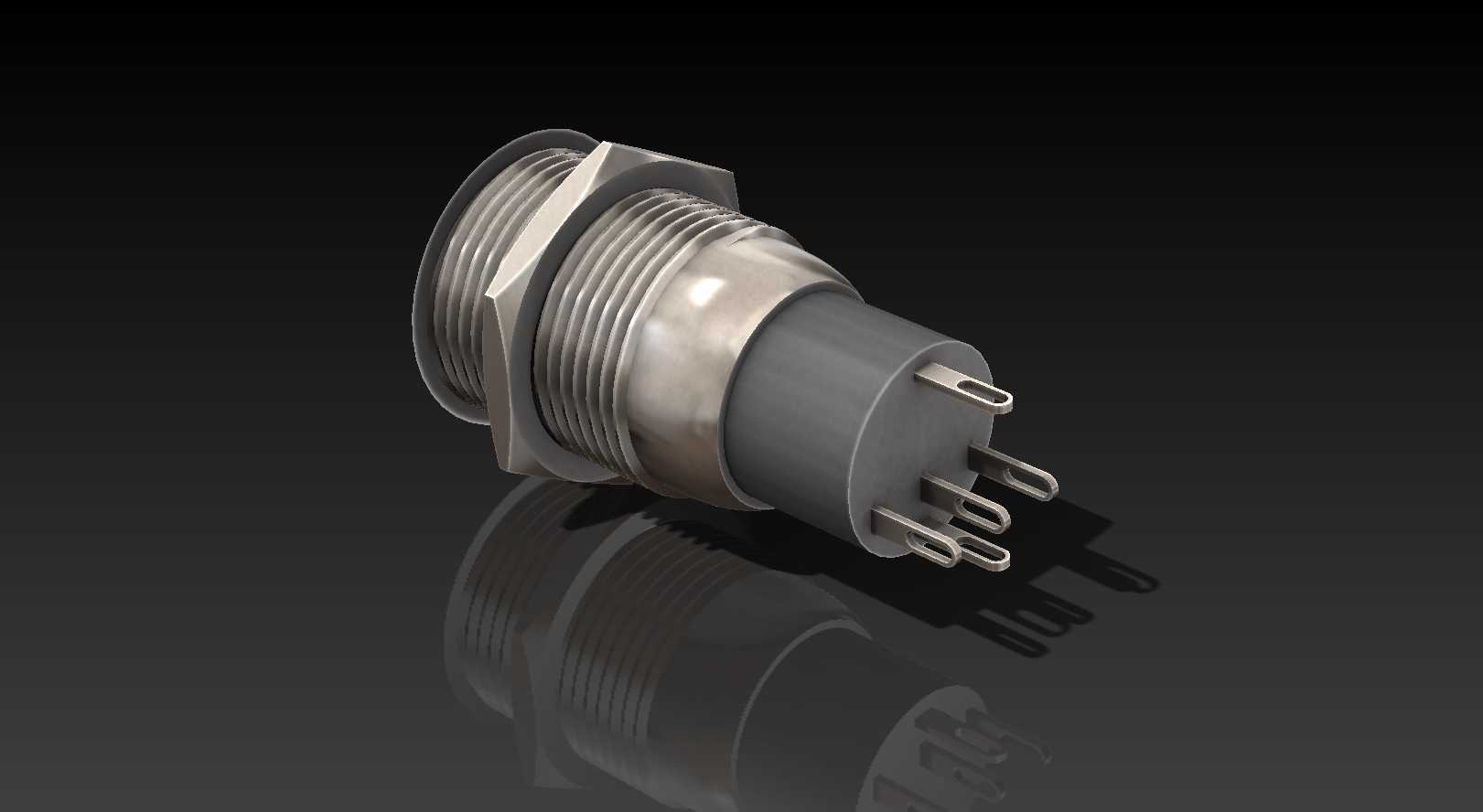

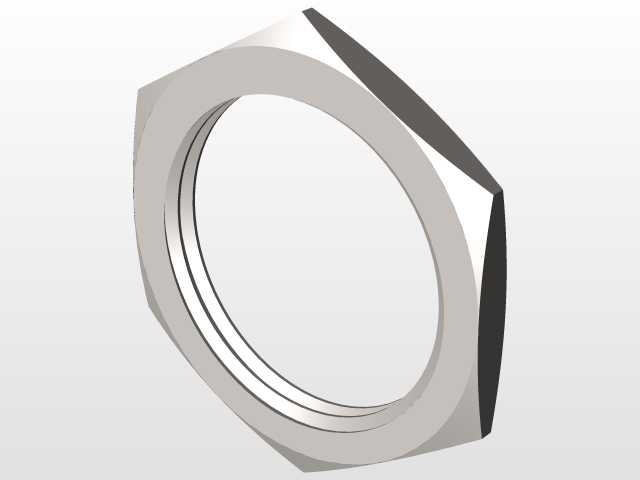

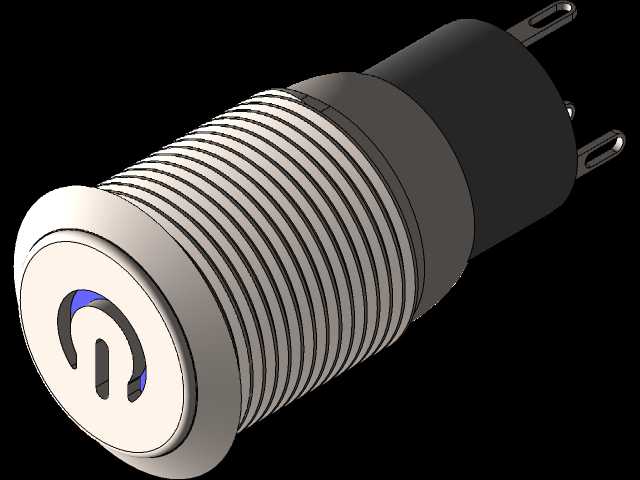

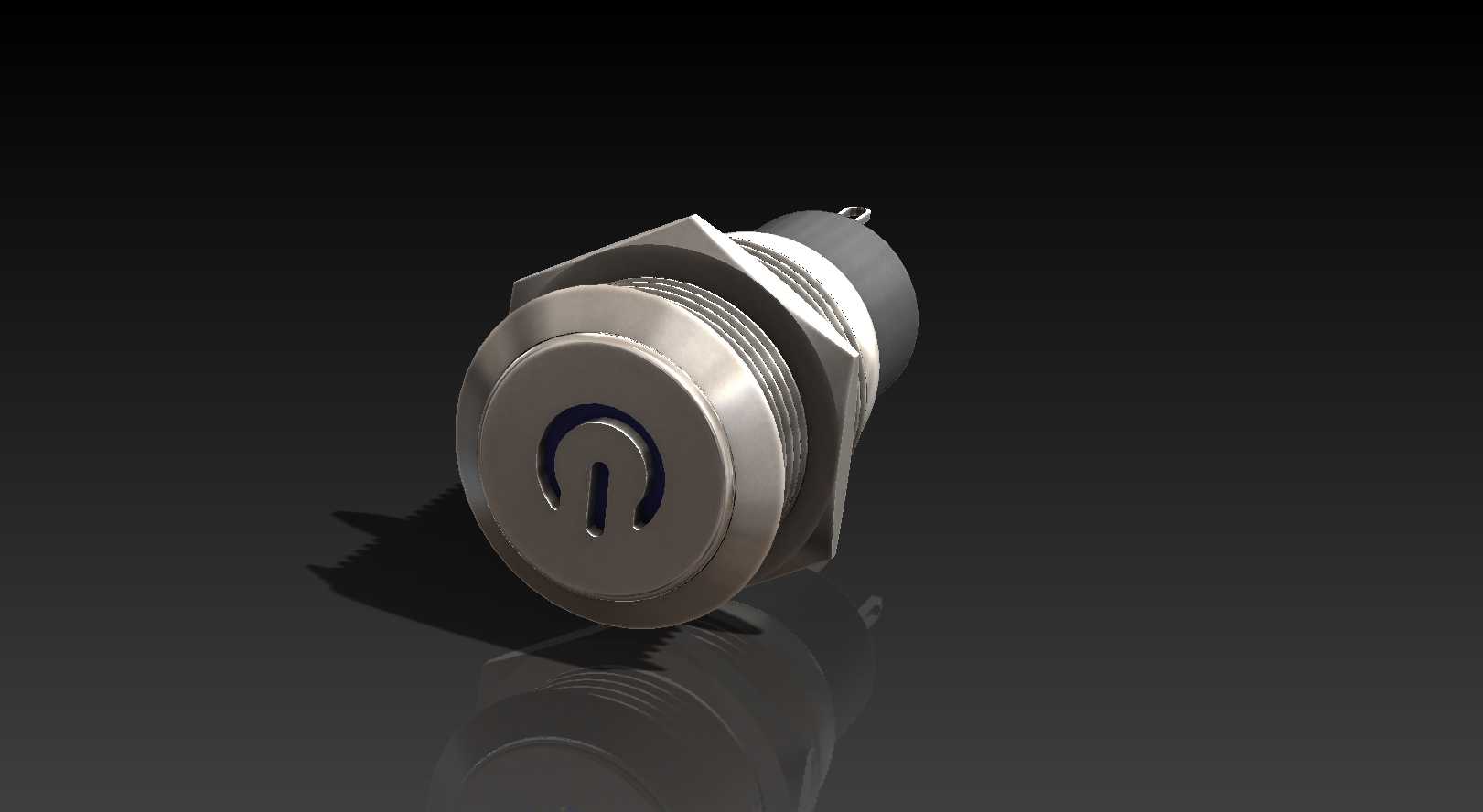

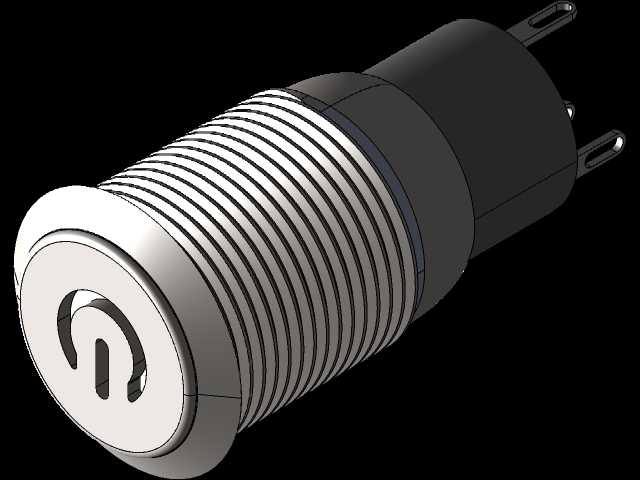

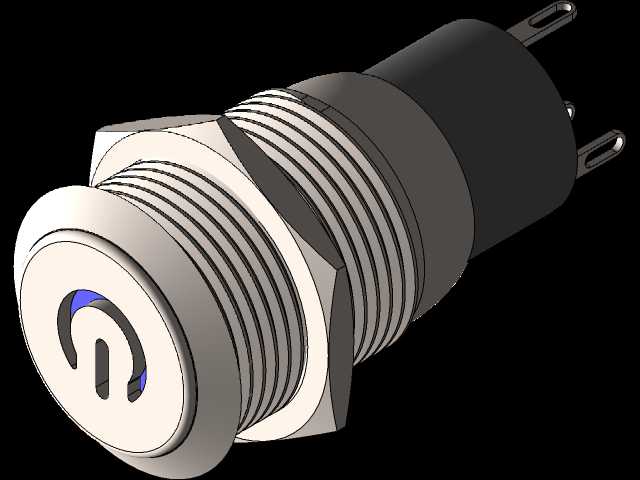

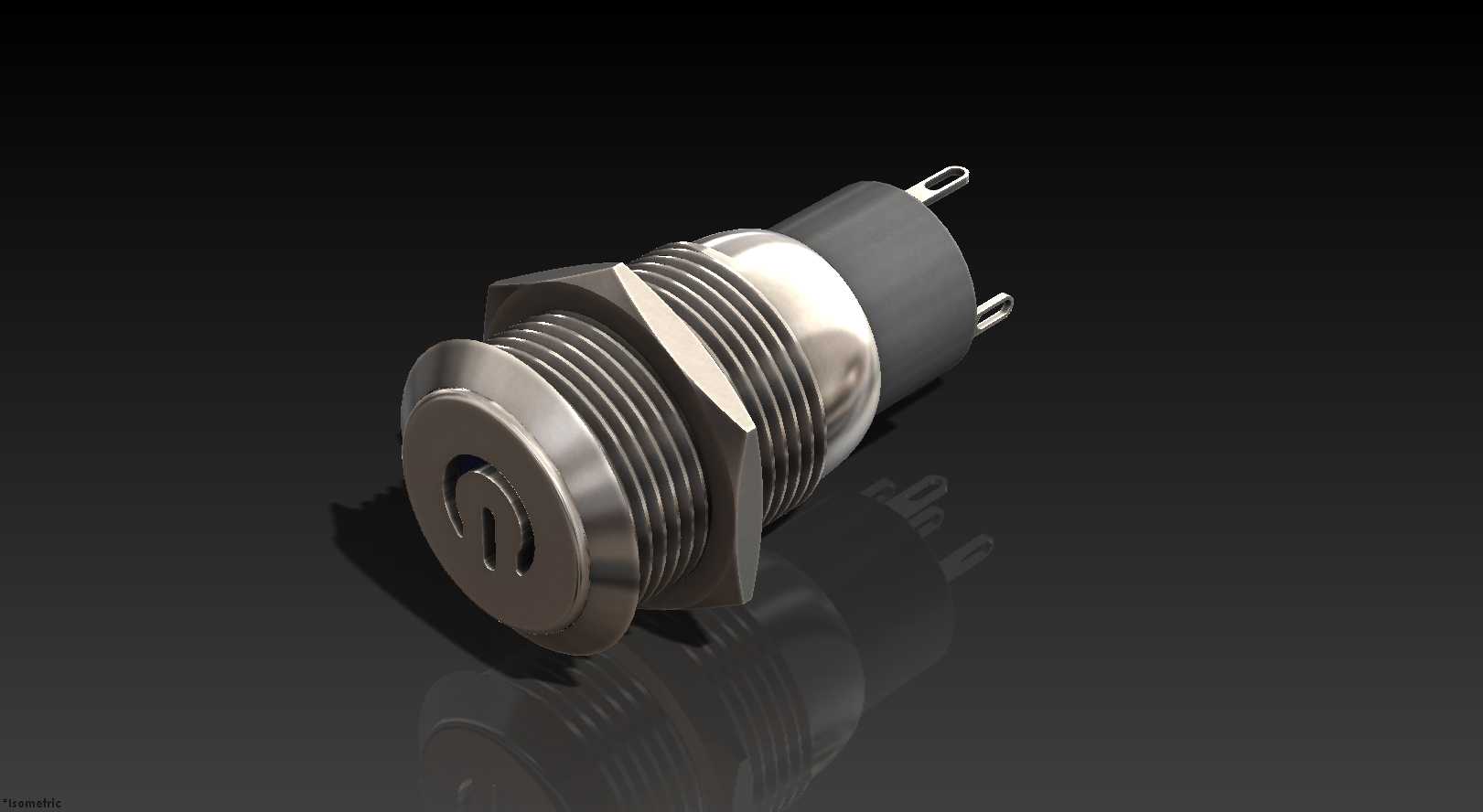

在设计思路上，这款开关优先考虑了面板安装的适配性与操作的可靠性，整体采用螺纹式安装结构，主体外壳带有标准安装外螺纹，配套六角锁紧螺母可以从面板背面完成紧固，安装后开关与面板贴合紧密，不易出现松动移位；前端操作头采用金属倒角设计，既提升了操作触感，也避免锐边划伤操作人员；锁芯结构采用精准的弹子卡位设计，钥匙转动卡位清晰，切换状态时有明确的手感反馈，不会出现虚位、卡滞的问题；内部接触件采用弹性铜质构件，保证多次通断操作后仍能保持稳定的接触压力，延长开关的实际使用寿命。

从外形尺寸与安装边界来看，这款开关的面板安装开孔直径为16mm，属于行业通用的标准安装尺寸，可直接适配市面上多数标准电控面板、设备外壳的预留开孔，无需额外扩孔或改孔；开关整体轴向长度适配厚度1-5mm的面板安装需求，锁紧螺母的调节范围可以覆盖不同厚度的安装面板；尾部接线端子的伸出长度与间距符合常规电气布线的安全间距要求，接线后不会与面板内部的其他构件产生干涉，安装后开关前端操作面突出面板高度适中，既方便钥匙插入操作，也不会因为突出过多容易受到外物碰撞误触发。
